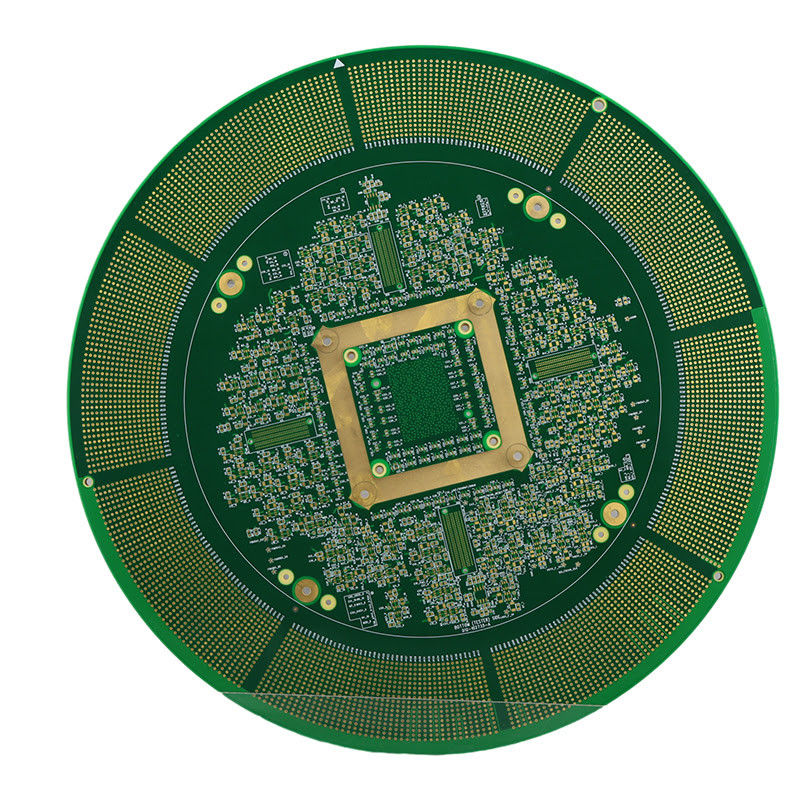

고밀도 상호 연결 고층 PCB 0.1mm 미니 솔더 마스크 클리어런스

제품 설명:

특징:

• 제품 이름:고층 PCB
• 계층 수:높은 층
• 솔더 마스크 색상:녹색, 파란색, 검은색, 빨간색, 노란색, 흰색
• 임페던스 제어:네
• 최소선 너비/간격:3 밀리 / 3 밀리
• 구리 두께:1/3 온스 ~ 2 온스
• 주요 특징:
  • 고밀도 상호 연결 PCB
  • 고층 인쇄 회로판
  • 고층 PCB 보드
  • HDI PCB

기술 매개 변수:

응용 프로그램:

하이 레이어 멀티 레이어 보드 (High Layer Multilayer Board) 라고도 알려진 하이 레이어 멀티 레이어 PCB는 여러 층의 전도성 물질을 가진 복잡한 회로에 설계된 인쇄 회로 보드 (PCB) 의 일종입니다.이 첨단 PCB 기술은 다양한 응용 분야에서 널리 사용됩니다, 소비자 전자제품, 의료기기, 산업 장비 등등.

고층 PCB를 사용하면 더 높은 회로 밀도, 더 나은 신호 무결성, 그리고 전자 장치의 더운 관리를 향상시킬 수 있습니다.이것은 효율적이고 신뢰할 수있는 작동을 필요로하는 고성능 애플리케이션에 대한 이상적인 선택으로 만듭니다..

• 진행 시간:3 ~ 5 일
• 실크스크린 색상:흰색, 검은색, 노란색
• 계층 수:높은 층
• 표면 마감:HASL, ENIG, OSP, 몰입 은, 몰입 진
• 판 두께:00.2mm ~ 6.0mm

고층 PCB는 특히 고밀도 상호 연결이있는 복잡한 회로를 필요로하는 응용 분야에서 유용합니다. 이러한 유형의 일반적인 응용 시나리오 중 일부는 다음과 같습니다.

• 소비자 전자제품:고층 PCB는 스마트 폰, 노트북 및 태블릿과 같은 소비자 전자제품에 널리 사용되며, 공간이 제한되어 복잡한 회로가 컴팩트한 디자인으로 포장되어야합니다.
• 의료기기:의료기기에서는 고층 PCB를 사용하여 정밀하고 정확한 작업을 수행 할 수있는 정교한 회로를 만듭니다. 이것은 MRI 기계, 심장 박동기,초음파 장비.
• 산업용 장비:로봇, 자동화 시스템, 제어 패널과 같은 산업 장비는 효율적이고 신뢰할 수 있는 작동을 위해 고밀도의 상호 연결을 가진 복잡한 회로를 필요로 합니다.고층 PCB는 그러한 응용 프로그램에 대한 이상적인 선택입니다.

고층 PCB는 대량 생산 전에 회로의 기능과 성능을 테스트하기 위해 프로토 타입을 만들 수 있습니다.이것은 회로 설계가 복잡하고 최적화를 위해 여러 번 반복이 필요한 응용 프로그램에서 특히 유용합니다.고층 PCB 프로토타입은 엔지니어들이 최종 제품이 제조되기 전에 설계 결함을 식별하고 필요한 변경 사항을 수행 할 수 있습니다.이것은 비용이 많이 드는 오류의 위험을 줄이고 최종 제품이 원하는 사양을 충족시키는 것을 보장합니다..

전체적으로, 고층 PCB는 고밀도 상호 연결을 가진 복잡한 회로에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다. 빠른 납품 시간, 다양한 실크 스크린 색상 옵션,그리고 다양한 표면 가공을 선택할 수 있습니다., 고층 PCB는 다양한 산업에 대한 다재다능하고 수요가 높은 제품입니다.

사용자 정의:

우리는 고층 PCB를 위한 맞춤형 솔루션을 제공합니다. 고밀도 인터 커넥트 보드 또는 고밀도 인터 커넥트 PCB로도 알려져 있습니다..우리의 서비스는 업계에서 가장 높은 품질과 신뢰성을 제공하기 위해 설계되었습니다.

• 최소선 너비/간격:3 밀리 / 3 밀리
• 로스 컴플라이언스:네
• 진행 시간:3 ~ 5 일
• 표면 마감:HASL, ENIG, OSP, 몰입 은, 몰입 진
• 소재:FR-4

우리의 숙련된 전문가 팀은 최신 기술과 기술을 사용하여 고층 PCB가 정확한 사양을 충족하는지 확인합니다.우리는 고밀도 인터 커넥트 보드의 정확성과 정확성의 중요성을 이해, 우리는 당신의 프로젝트에 최고의 결과를 제공하기 위해 최선을 다하고 있습니다.

우리의 사용자 정의 가능한 서비스로, 당신은 당신의 필요에 가장 적합한 재료, 표면 완공 및 납품 시간을 선택할 수 있습니다.우리의 효율적인 프로세스 및 최첨단 장비는 우리가 당신의 주문을 할 수 있도록 하 고층 PCB를 시간 및 최고 품질로.

고층 PCB를 위한 우리의 맞춤형 서비스에 투자하고 성능과 신뢰성의 차이를 경험하십시오. 프로젝트를 논의하고 요금을 받기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

고층 PCB는 고객들에게 안전한 배달을 보장하기 위해 조심스럽게 포장되고 배송됩니다.우리의 포장 과정은 산업 표준과 최상의 관행을 따라 운송 중에 섬세한 회로 보드를 보호합니다..

각 하이 레이어 PCB는 먼저 정전성 방출 및 구성 요소에 대한 손상을 방지하기 위해 반 정적 거품으로 포장됩니다.그 다음 충격 흡수 를 위해 추가 로 포장 된 견고한 고지 상자 에 넣는다이 박스는 PCB가 운송 중에 안전하게 유지되도록 고품질 포장 테이프로 봉인됩니다.

국제 운송을 위해, 우리는 추가적인 보호와 안정성을 제공하기 위해 맞춤 제작 된 나무 상자를 사용합니다. 상자는 거친 취급과 극한 날씨 조건에 견딜 수 있도록 설계되었습니다.PCB가 완벽한 상태로 도착하는 것을 보장합니다..

우리의 배송 파트너는 패키지 배달의 신뢰성과 효율성을 위해 신중하게 선택됩니다. 우리는 고객의 요구를 충족시키기 위해 다양한 배송 옵션을 제공합니다.긴급 주문에 대한 익스프레스 배달 포함.

배송 후, 고객은 그들의 패키지의 진행 상황을 모니터링하기 위해 추적 번호를 받게 됩니다. 우리의 고객 서비스 팀은 또한 모든 배송 문의 또는 우려에 도움을 줄 수 있습니다.

우리는 고층 PCB를 포장하고 배송하는 데 큰 주의를 기울여 고객들에게 순수한 상태로 도달하도록 보장합니다.

FAQ:

• Q: 고층 PCB의 주요 목적은 무엇입니까?
• A: 고층 PCB의 주요 목적은 복잡한 전자 장치에 대한 더 컴팩트하고 효율적인 회로 디자인을 제공하는 것입니다.
• Q: 고층 PCB를 사용하는 몇 가지 장점은 무엇입니까?
• A: 고층 PCB를 사용하는 몇 가지 장점은 구성 요소의 더 높은 밀도, 장치의 크기와 무게를 줄이고 신호 무결성을 향상시키는 것입니다.
• Q: 고층 PCB는 일반적으로 몇 개의 층을 가지고 있습니까?
• A: 고층 PCB는 일반적으로 6개 이상의 계층을 가지고 있지만, 매우 복잡한 디자인에서는 50개 이상의 계층을 가질 수 있습니다.
• Q: 고층 PCB에는 어떤 재료가 사용됩니까?
• A: 고층 PCB는 일반적으로 유리 섬유, 구리 및 에록시 또는 폴리마이드와 같은 다양한 종류의 합금으로 만들어집니다.
• Q: 어떤 종류의 전자 장치에서 일반적으로 고층 PCB가 사용됩니다?
• A: 고층 PCB는 일반적으로 스마트 폰, 컴퓨터, 의료 장치, 항공 우주 장비 및 기타 복잡한 전자 장치에서 사용됩니다.
