| 기술 매개 변수 | 옵션 |
|---|---|
| 선행 시간 | 3 ~ 5 일 |
| 표면 마감 | HASL, ENIG, OSP, 몰입 은, 몰입 진 |
| 소재 | FR-4 |
| 최소 용매 마스크 면허 | 00.1mm |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 |
| 임페던스 제어 | 그래요 |
| 구멍 크기 | 00.2mm |
| 계층 수 | 높은 층 |
| 구리 두께 | 1/3 온스 ~ 2 온스 |
| 솔더 마스크 색상 | 녹색, 파란색, 검은색, 빨간색, 노란색, 흰색 |
| 핵심 단어 | 고층 PCB 보드, 고층 다단계 PCB, 고층 인쇄 와이어링 보드 |

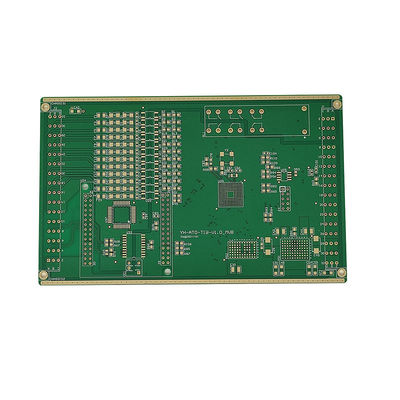

고층 PCB, 고층 다층 PCB, 고층 PCB 보드, 고층 인쇄 회로 보드 또는 고층 회로 보드로도 알려져 있습니다.높은 계층 수를 가진 인쇄 회로 보드 (PCB) 의 일종그것은 그것의 우수한 디자인과 기능 때문에 다양한 전자 응용 프로그램에서 널리 사용됩니다.
고층 PCB는 흰색, 검은색, 노란색을 포함한 다양한 실크스크린 색상으로 제공됩니다. 실크스크린 층은 구성 요소 지명자, 로고, 기호,그리고 게시판에 있는 다른 중요한 정보색상 선택은 고객의 선호와 PCB의 응용에 달려 있습니다.
고층 PCB의 계층 수는 보통 8~40개, 혹은 그 이상입니다.이 높은 계층 수는 더 복잡한 회로 디자인을 허용하고 하나의 보드에 여러 기능을 통합 할 수 있습니다.이것은 고층 PCB를 고성능 및 밀집 된 전자 장치에 대한 이상적인 선택으로 만듭니다.
고층 PCB의 보드 두께는 레이어 수와 응용 요구 사항에 따라 0.2mm에서 6.0mm까지 다양합니다. 보드의 두께는 딱딱함과 유연성에 영향을 미칩니다.그리고 전자 장치의 특정 필요에 따라 신중하게 선택됩니다..
하이 레이어 PCB는 전자 제품에서 특정 위험한 물질의 사용을 제한하는 위험 물질 제한 (ROHS) 지침을 준수합니다.이것은 다양한 전자 애플리케이션에 대한 안전하고 환경 친화적인 옵션으로 하이 레이어 PCB를 만듭니다..
하이 레이어 PCB의 최소 실크 스크린 클리어런스는 0.15mm이며, 모든 필요한 정보가 판에 명확하고 정확하게 인쇄되도록 보장합니다.이것은 구성 요소를 쉽게 식별하고 조립 할 수 있습니다., 더 효율적인 생산 과정으로 이어집니다.
하이 레이어 PCB는 전자 산업에서 광범위한 응용 프로그램을 가지고 있습니다. 일반적인 응용 프로그램 중 일부는 다음과 같습니다.
높은 계층 수, 우수한 디자인 및 산업 표준 준수로, 고층 PCB는 다양한 전자 응용 프로그램에 대한 신뢰할 수 있고 효율적인 솔루션입니다.복잡한 회로를 통합하기 위한 안정적인 플랫폼을 제공합니다, 더 빠르고 신뢰할 수 있는 전자 장치로 이어집니다.
우리의 고층 PCB는 고밀도의 상호 연결과 고급 기능을 전자 프로젝트에 제공합니다.당신은 당신의 특정 필요에 맞게 고층 PCB를 가질 수 있습니다.
우리는 당신의 프로젝트에 대한 신속한 배달의 중요성을 이해합니다. 그래서 우리의 고층 PCB 사용자 정의 서비스는 3-5 일만 납품 시간을 가지고 있습니다.이것은 당신이 적시에 사용자 정의 PCB를받을 수 있도록 보장합니다.
우리의 하이 레이어 PCB는 RoHS 규정을 준수하고, 그것은 당신의 프로젝트에 사용 하기 위해 환경 친화적이고 안전하다는 것을 보장합니다.
우리는 흰색, 검은색, 노란색을 포함한 다양한 실크스크린 색상 옵션을 제공합니다. 이것은 디자인 및 브랜드 요구 사항에 가장 적합한 색상을 선택할 수 있습니다.
우리의 고층 PCB는 1/3 온스에서 2 온스까지의 구리 두께로 사용자 정의 할 수 있습니다. 이것은 PCB가 프로젝트의 특정 요구를 처리 할 수 있음을 보장합니다.
고객의 다양한 요구를 충족시키기 위해 우리는 HASL, ENIG, OSP, 몰입 은, 몰입 틴을 포함하여 우리의 고층 PCB에 대한 다양한 표면 마무리 옵션을 제공합니다.이것은 당신이 당신의 프로젝트 요구 사항에 가장 적합한 표면 마무리 선택 할 수 있습니다.
우리의 고층 PCB 사용자 정의 서비스로, 당신은 당신이 당신의 프로젝트에 대한 고품질 및 맞춤 PCB를받을 것이라고 확신 할 수 있습니다. 시작하기 위해 지금 저희에게 연락하십시오.
우리의 고층 PCB 제품은 신중하게 포장되어 고객에게 안전한 배달을 보장합니다.
각 고층 PCB는 운송 중에 정전 전압 방출으로부터 보호하기 위해 개별적으로 반 정적 포장에 포장됩니다. 포장 된 PCB는 단단한 고지판 상자에 배치됩니다.추가 포장 및 완충 재료로, 운송 중에 손상을 방지하기 위해.
더 큰 주문을 위해 우리는 팔렛을 사용하여 PCB를 안전하게 포장합니다. 각 팔렛은 수축 포장되어 제품 및 배송 정보로 표시되어 쉽게 식별 및 취급됩니다.
우리는 우리의 고객의 필요와 선호에 맞게 다양한 운송 옵션을 제공합니다. 우리의 표준 운송 방법에는 항공 화물 및 해상 화물,모든 주문에 대한 추적 정보와 함께.
또한 긴급 한 주문 에 대한 신속 한 배송 을 제공 합니다. 추가 요금 이 부과 됩니다. 우리 팀 은 신뢰할 수 있는 배송 파트너 와 긴밀 히 협력 하여 당분간 과 신뢰성 있는 제품 배달 을 보장 합니다.
국제 주문에 대해, 고객은 적용되는 모든 관세 및 관세 수수료에 대한 책임이 있습니다. 우리는 원활한 관세 처리를 위해 필요한 모든 문서를 제공합니다,그리고 우리의 팀은 발생할 수 있는 모든 문의 또는 문제에 도움을 제공할 수 있습니다.
우리의 고층 PCB 제품을 선택 주셔서 감사합니다. 우리는 당신의 만족을 보장하기 위해 최고의 포장 및 배송 서비스를 제공하기 위해 최선을 다하고 있습니다. 추가 질문이나 우려에 대한 경우,저희에게 연락하는 것을 주저하지 마십시오..
