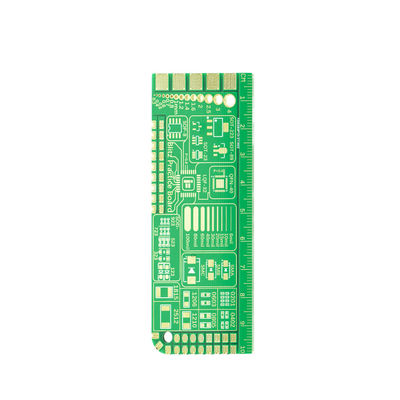

0.2mm-6.0mm의 다층 인쇄 회로 보드 구리 1/3 Oz에서 2 Oz

제품 설명:

우리의 고밀도 상호 연결 PCB는 최고 산업 표준을 충족하도록 설계되었으며 Rohs 컴플라이언스이며 모든 응용 프로그램에서 사용하기에 안전하다는 것을 보장합니다.고층 PCB는 최고의 재료와 최신 제조 기술로 만들어집니다최고의 성능과 신뢰성을 보장합니다.

하이 레이어 PCB는 0.15mm의 최소 실크 스크린 클리어런스로 설계되어 게시판의 다양한 구성 요소를 쉽게 읽고 식별 할 수 있습니다.최소 라인 너비와 간격은 3 밀리 / 3 밀리입니다. 보드가 품질이나 성능을 잃지 않고 가장 복잡하고 복잡한 디자인을 수용 할 수 있음을 보장합니다..

우리의 고층 PCB는 복잡한 전자 시스템이나 간단한 회로를 설계하든가 다음 프로젝트를 위한 완벽한 솔루션입니다. 3-5일간의 납품 시간으로,당신은 당신의 PCB를 손에 들고 사용할 준비가 될 수 있습니다.

왜 기다려야 할까요? 오늘 초층 인쇄 회로판을 주문하고 우리의 초층 회로판이 다음 프로젝트에서 가져올 수 있는 변화를 경험하세요.

특징:

• 제품명: 고층 PCB 보드
• 실크 스크린 색상: 흰색, 검은색, 노란색
• 최소선 너비/간격: 3mm/3mm
• 구리 두께: 1/3 온스 ~ 2 온스
• 계층 수: 높은 계층 다층 보드
• 로스 컴플라이언트: 예

기술 매개 변수:

응용 프로그램:

하이 레이어 멀티 레벨 PCB는 일반적으로 고속 컴퓨팅, 항공우주, 의료 장치 및 군사 응용 분야에서 사용됩니다.보드는 높은 신뢰성을 보장하기 위해 첨단 재료와 기술로 설계되었습니다, 성능 및 내구성. 보드의 구조는 복수의 회로 층을 수용 할 수 있으므로 복잡한 전자 장치에 적합합니다.

하이 레이어 멀티 레이어 PCB는 고성능 전자 장치의 요구 사항을 충족하도록 설계되었습니다. 이 유형의 PCB는 최소 실크 스크린 클리어런스가 0.15mm 및 최소 용접 마스크 클리어먼트 0.1mm 최소 구멍 크기는 0.2mm이고 최소 선 너비/격차는 3mil/3mil입니다.이 사양은 보드가 현대 전자 장치의 복잡한 회로를 지원 할 수 있는지 확인하는 데 중요합니다..

하이 레이어 멀티 레이어 PCB는 데이터 서버, 라우터 및 기타 네트워크 장치와 같은 고속 데이터 전송을 요구하는 응용 프로그램에서 일반적으로 사용됩니다.또한 높은 정확성 과 정확성 을 필요로 하는 의료기기 에서 사용 됩니다또한, 고층 다층 PCB는 레이더 및 통신 시스템과 같은 군사 응용 분야에 사용됩니다.

하이 레이어 멀티 레이어 PCB는 FR-4와 같은 첨단 재료로 설계되었으며 전기 간섭을 방지하기 위해 우수한 단열 특성을 제공합니다.보드는 또한 회로가 높은 성능을 위해 최적화되도록 높은 수준의 정확성과 정확도로 설계되었습니다.이 보드는 또한 높은 온도 및 다른 환경 요인에 견딜 수 있도록 설계되어 있으며, 이는 극단적인 조건에서 사용하기에 적합합니다.

전반적으로, 고층 다층 PCB는 높은 성능, 정확성 및 신뢰성을 필요로하는 현대 전자 장치의 중요한 구성 요소입니다. 기술이 계속 발전함에 따라이 유형의 PCB에 대한 수요는 계속 증가 할 것입니다., 그리고 복잡한 전자 장치의 개발에서 필수 요소로 남아있을 것입니다.

사용자 정의:

• 실크 스크린 색상: 흰색, 검은색, 노란색
• 판 두께: 0.2mm ~ 6.0mm
• 재료: FR-4
• 구리 두께: 1/3 온스 ~ 2 온스
• 솔더 마스크 색상: 녹색, 파란색, 검은색, 빨간색, 노란색, 흰색

우리의 서비스는 최고 품질의 제품을 제공하기 위해 고밀도 인터 커넥트 보드 및 멀티 레이어 PCB의 사용자 정의 요구를 충족시킵니다.

지원 및 서비스:

우리의 고층 PCB 제품 기술 지원 및 서비스는 다음을 포함합니다:

• 디자인 검토 및 최적화
• 프로토타입 개발 및 시험
• 생산 컨설팅 및 지침
• 품질 관리 및 검사
• 수리 및 유지보수 서비스
• 기술 문서 및 교육

우리는 경험 많은 엔지니어와 기술자들로 구성된 팀을 보유하고 있습니다. 그들은 고객에게 최고 수준의 기술 지원과 서비스를 제공하기 위해 헌신합니다.복잡한 PCB를 설계하거나 생산 문제를 해결하는 데 도움이 필요한 경우, 우리는 당신이 모든 단계에 도움을 줄 것입니다.

포장 및 운송:

제품 패키지:

• 하이 레이어 PCB 제품은 안전한 운송을 보장하기 위해 견고한 고지판 상자에 포장됩니다.
• PCB는 정적 전기에 의한 손상을 방지하기 위해 정적 방지 가방에 배치됩니다.
• 패키지는 내구성 있는 테이프로 봉쇄되어 운송 중에 안전하게 보관됩니다.

제품 배송:

• 주문이 확정되면 2~3일 이내에 고층 PCB 제품이 배송됩니다.
• 상품은 신뢰할 수 있는 택배 서비스를 통해 배송됩니다.
• 추적 번호는 고객에게 배송 상태를 추적하기 위해 제공됩니다.

FAQ:

A: 고층 PCB 제품은 최대 30층이 있을 수 있습니다.

A: 고층 PCB 제품의 표준 구리 두께는 1 온스입니다.

A: 고층 PCB 제품의 최소 흔적 너비와 간격은 3mil입니다.

A: 고층 PCB 제품에 사용할 수있는 최대 보드 크기는 20 인치 × 20 인치입니다.

A: 고층 PCB 제품의 납품 시간은 일반적으로 5-7 일입니다.
