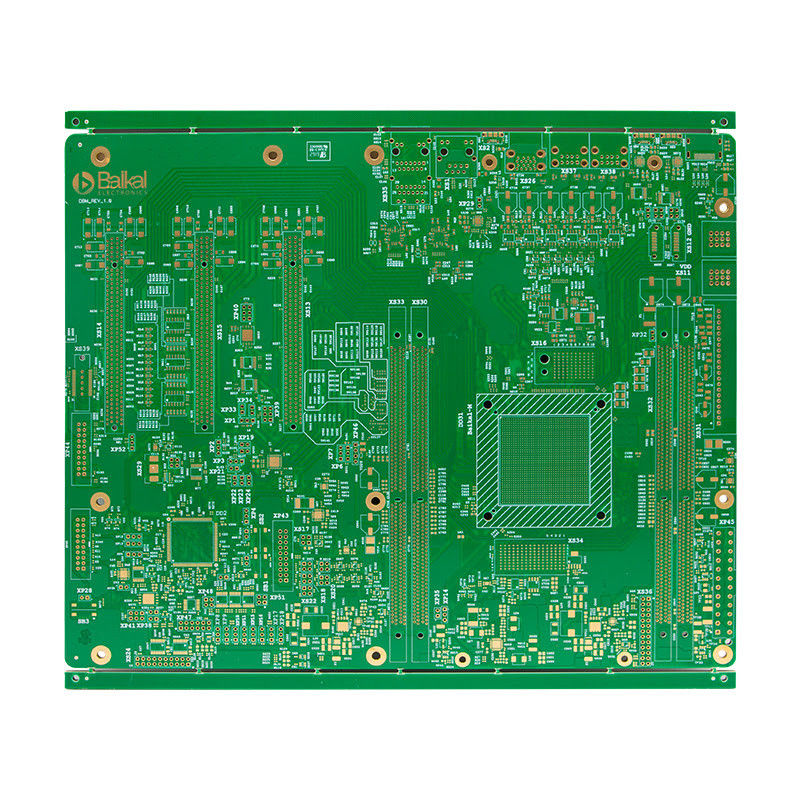

FR 4 Hdi 멀티 레이어 PCB와 몰입 은 표면 마무리

제품 설명:

고층 PCB는 고밀도 연결판입니다. 고성능 애플리케이션을 위해 설계되었습니다. 최신 기술과 재료로,이 보드는 복잡하고 까다로운 디자인을 처리 할 수 있습니다., 항공우주, 통신 및 의료 장비와 같은 산업의 최우선 선택이됩니다.

하이 레이어 PCB는 구리 흔적의 여러 층으로 구성된 다층 보드입니다. 단열 층과 함께 laminated. 이 층은 회로의 더 높은 밀도를 허용합니다.하나의 보드에 더 많은 구성 요소와 연결을 장착할 수 있도록 하는 것이것은 더 작고 더 컴팩트한 보드를 가져오면서도 높은 성능을 유지할 수 있습니다.

하이 레이어 PCB는 다양한 응용 요구 사항을 충족시키기 위해 다양한 표면 마무리 옵션으로 제공됩니다.

• HASL (고온 공기 용매 평준화)
• ENIG (전기 없는 니켈 몰입 금)
• OSP (Organic Soldability Preservative) 는 유기 용접성 보존제입니다.
• 몰입 은
• 침수 틴

각 표면 마감 옵션은 더 나은 용접성, 부식 저항성 및 비용 효율성과 같은 자신의 이점을 제공합니다.

하이 레이어 PCB는 또한 라벨 및 식별 목적으로 다양한 실크 스크린 색상 옵션을 제공합니다. 여기에는 다음과 같습니다.

• 흰색
• 검은색
• 노란색

이 색상들은 눈에 잘 띄고 오래 지속되므로 판에 명확하고 쉽게 읽을 수 있는 표시를 보장합니다.

하이 레이어 PCB는 0.2mm에서 6.0mm까지 다양한 보드 두께에서 사용할 수 있습니다. 이것은 설계의 유연성과 다른 응용 프로그램에 대한 특정 요구 사항을 충족 할 수있는 능력을 제공합니다.

하이 레이어 PCB를 사용하면 임피던스 제어가 가능하며 신호 전송의 정확성과 안정성을 보장합니다. 이것은 특히 고 주파수 애플리케이션에서 중요합니다.임피던스에서 작은 변동이 신호 왜곡을 일으킬 수 있습니다..

고층 PCB는 RoHS (위험 물질 제한) 규정을 준수하며 납, 수은 및 캐드미엄과 같은 위험한 물질이 없음을 보장합니다.이는 환경 친화적이고 다양한 산업에서 사용하기에 안전합니다..

• 높은 계층 수는 더 복잡하고 컴팩트한 디자인을 가능하게합니다.
• 고밀도 상호 연결을 통해 성능을 향상시킵니다.
• 표면 마감 및 실크 스크린 색상 선택의 폭
• 유연한 판 두께 옵션
• 정확한 신호 전송을 위한 임페던스 제어
• 환경 안전에 대한 RoHS 준수

고층 PCB는 컴팩트하고 신뢰할 수 있는 보드가 필요한 고성능 애플리케이션에 완벽한 선택입니다.그리고 업계 규정을 준수,이 보드는 예외적인 품질과 성능을 제공합니다. 다음 프로젝트를 위해 고층 PCB를 선택하고 그것이 만들 수있는 차이를 경험하십시오.

특징:

1. 제품명: 고층 PCB
2. 계층 수: 높은 계층
3. 구리 두께: 1/3 온스 ~ 2 온스
4. 최소 용접 마스크 클리어런스 0.1mm
5. 실크스크린 클리어런스: 0.15mm
6. 로스 컴플라이언트: 네

기술 매개 변수:

응용 프로그램:

하이 레이어 프린트 회로 보드 또는 하이 레이어 프린트 회로 보드라고도 알려진 하이 레이어 PCB는 전자 장치의 세계를 변화시키는 최첨단 제품입니다.첨단 기능과 뛰어난 성능으로, 그것은 다양한 산업의 엔지니어, 디자이너 및 제조업체의 선택입니다.

• 판 두께:우리의 고층 PCB는 0.2mm에서 6.0mm까지 두께의 범위에서 제공되며 광범위한 응용 분야에 적합합니다.회로판의 딱딱함과 안정성을 결정하기 때문에 보드의 두께는 결정적입니다.
• 구멍 크기:0.2mm의 최소 구멍 크기로, 우리의 고층 PCB는 정확하고 정확한 굴착을 제공하여 구성 요소에 완벽한 적합성을 보장합니다. 이것은 또한 보드에 더 높은 구성 요소 밀도를 허용합니다.복잡한 디자인에 적합합니다..
• 실크 스크린 마이너스:우리의 하이 레이어 PCB는 0.15mm의 최소 실크 스크린 클리어런스를 갖추고 있으며, 보드에 가독하고 정확한 인쇄를 보장합니다.이것은 엔지니어와 기술자가 판에 다른 구성 요소를 식별하고 작업하는 것을 더 쉽게합니다..
• 실크스크린 색상:우리는 흰색, 검은색, 노란색을 포함한 다양한 실크스크린 색상을 제공합니다. 이것은 보드의 배경에 대한 더 나은 대조를 허용합니다.회로 레이아웃을 더 쉽게 읽고 이해할 수 있도록.
• 구리 두께:우리의 고층 PCB는 구리 두께가 1/3 온스에서 2 온스까지 다양합니다. 이것은 보드가 처리할 수 있는 전류의 양과 신호의 무결성을 유지할 수 있는 수준을 결정합니다.다양한 전자 애플리케이션에 적합하도록.

첨단 기능과 뛰어난 성능 덕분에 고층 PCB는 광범위한 응용 프로그램을 가지고 있으며 다양한 시나리오에서 사용할 수 있습니다. 일반적인 응용 프로그램 및 시나리오 중 일부는 다음과 같습니다.

1. 소비자 전자제품:하이 레이어 PCB는 스마트 폰, 노트북, 태블릿 및 게임 콘솔과 같은 소비 전자제품에 널리 사용됩니다.그리고 뛰어난 성능은 이러한 장치에 이상적인.
2. 자동차 산업:차량에 전자 시스템의 사용 증가와 함께, 고층 PCB는 자동차 산업에서 필수적입니다.이 보드는 차량의 다양한 부품에 사용됩니다..
3. 산업용 장비:제어판, 전원 공급 장치 및 센서와 같은 산업 장비는 신뢰할 수 있고 견고한 회로 보드가 필요합니다.산업 부문에서 인기있는 선택으로.
4. 의료기기:의료 산업은 고품질의 정밀 전자 기기를 요구하고 있으며, 고층 PCB는이 요구 사항에 완벽하게 적합합니다. 그들은 MRI 기계와 같은 다양한 의료 기기에 사용됩니다.초음파 기계, 환자 모니터링 시스템
5. 항공우주 및 국방:고층 PCB는 항공우주 및 국방 산업에서도 광범위하게 사용됩니다.엄격한 품질 표준과 높은 성능 요구 사항으로 인해 항공기의 전자 시스템에서 선호되는 선택입니다., 위성, 군사 장비

결론적으로, 하이 레이어 PCB는 경기의 변화를 일으키는 제품입니다. 선진적인 기능과 뛰어난 성능으로 회로보드 기술의 세계에 혁명을 일으킵니다.그것은 산업과 응용의 광범위한 선택입니다보드 두께, 구멍 크기, 실크 스크린 색상 및 구리 두께와 같은 사용자 정의 가능한 옵션은 다양한 디자인 및 성능 요구 사항에 적합합니다.기술 발전이 계속됨에 따라, 고층 PCB는 우리의 세계를 움직이는 전자 장치에 전력을 공급하는 데 결정적인 역할을 계속할 것입니다.

사용자 정의:

이 커스터마이징 가능한 고층 PCB (고밀도 인터커넥트 보드) 는 복잡한 전자 설계에 대한 고밀도 인터커넥트 솔루션을 제공합니다.이 PCB는 높은 전류를 처리하고 훌륭한 열 방출을 제공합니다.최소 선 너비와 3mm/3mm의 간격은 정확하고 복잡한 회로를 허용합니다. 그리고 Rohs를 준수하는 제품으로, 당신은 환경 친화적이라고 확신 할 수 있습니다.

• 구리 두께: 1/3 온스 ~ 2 온스
• 고밀도 인터 커넥트 보드
• 최소선 너비/간격: 3mm/3mm
• 로스 준수
• 표면 가공: HASL, ENIG, OSP, 몰입 은, 몰입 진
• 실크스크린 클리어런스: 0.15mm

우리의 하이 레이어 PCB 사용자 정의 서비스로, 당신은 HASL, ENIG, OSP, 몰입 은, 몰입 틴을 포함하여 다양한 표면 마무리 중에서 선택할 수있는 옵션이 있습니다.이것은 당신이 당신의 특정 응용 프로그램 및 요구 사항에 대한 최고의 마무리 선택 할 수 있습니다또한, 0.15mm의 최소 실크스크린 클리어런스는 PCB에 명확하고 정확한 라벨링을 보장합니다.

우리의 고밀도 인터커넥트 보드는 고층 다단계 PCB 설계에 이상적입니다. 복잡한 회로에 필요한 밀도와 연결성을 제공합니다.우리는 당신의 정확한 사양과 요구 사항을 충족하는 고품질과 신뢰할 수있는 고층 PCB를 제공할 것을 신뢰.

포장 및 운송:

우리의 고층 PCB는 신중하게 포장되어 고객에게 안전한 배달을 보장합니다.

• 각 고층 PCB는 정전 전압 방출으로부터 보호하기 위해 개별적으로 정전 방지에 포장됩니다.
• 그 후 포장 된 PCB 는 견고한 고판 상자 에 충격 흡수 부피 가 된 거품 을 넣어 운송 도중 손상을 방지 한다.
• 또한, 우리는 PCB를 운송 중 환경 요인으로부터 보호하기 위해 습기에 저항하는 포장재를 사용합니다.
• 더 큰 주문을 위해, 우리는 안전하게 PCB를 쌓고 운송하기 위해 팔렛을 사용합니다.

우리는 당신의 필요를 충족시키기 위해 다양한 배송 옵션을 제공합니다:

• 표준 운송: 우리의 기본 운송 방법은 목적지에 따라 항공 또는 해상 화물입니다. 이 옵션은 더 오래 걸릴 수 있지만 더 비용 효율적입니다.
• 익스프레스 배송: 긴급 한 주문 을 위해, 우리는 가속 배송 서비스를 제공합니다. 이 옵션 은 더 빠르지만 추가 요금이 발생할 수 있습니다.
• 국제 배송: 우리는 우리의 고층 PCB를 전 세계로 배송하여 글로벌 고객을 수용합니다.

주문이 배송되면 추적 번호를 제공하여 배송 진행 상황을 확인할 수 있습니다.우리의 팀은 배송 파트너와 긴밀히 협력하여 귀하의 주문을 신속하고 효율적으로 전달합니다..

하이 레이어 PCB에서 우리는 제품을 포장하고 배송하는 데 큰 주의를 기울여 완벽한 상태로 도착하는지 확인합니다. 우리는 고객에게 최고의 품질과 서비스를 제공하기 위해 최선을 다합니다.

FAQ:

• Q: PCB란 무엇인가요?
• A: PCB는 인쇄 회로판을 뜻합니다. 전기적 구성 요소를 전도선으로 연결하는 전자 기본 보드입니다.
• Q: 고층 PCB란 무엇인가요?
• A: 고층 PCB는 여러 층의 전도선으로 구성된 PCB의 일종이며 일반적으로 4층 이상입니다.
• Q: 고층 PCB의 장점은 무엇입니까?
• A: 고층 PCB는 회로 밀도가 증가하고 신호 무결성이 향상되고 전자기 간섭이 감소합니다. 또한 더 복잡하고 컴팩트한 디자인을 허용합니다.
• Q: 고층 PCB의 응용 프로그램은 무엇입니까?
• A: 고층 PCB는 컴퓨터, 스마트 폰 및 의료 장비와 같은 첨단 전자 장치에서 일반적으로 사용됩니다.
• Q: 고층 PCB는 어떻게 제조됩니까?
• A: 고층 PCB는 에칭, 드릴링 및 라미네이션 프로세스의 조합을 사용하여 제조됩니다.고층 PCB 생산에 전문 장비와 숙련 된 기술자가 필요합니다..
