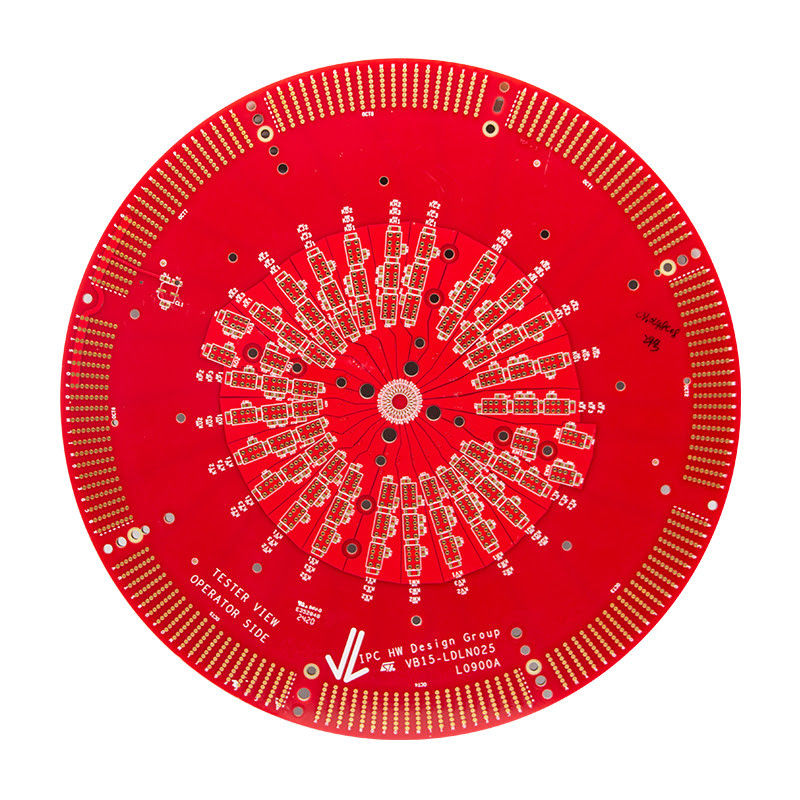

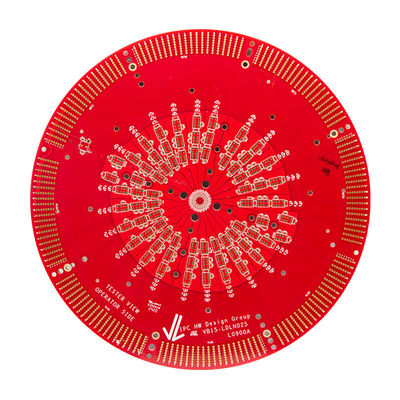

HASL 표면 마무리 PCB 인쇄 회로 보드 높은 층 FR-4 재료

제품 설명:

고층 PCB는 첨단 전자 장치의 까다로운 요구를 충족하도록 설계된 최고 수준의 인쇄판입니다. 이 고품질 제품은 FR-4 재료로 만들어집니다.전자 프로젝트의 내구성 및 신뢰성을 보장합니다..

우리의 하이 레이어 PCB는 여러 층의 회로를 허용하는 하이 레이어 디자인을 자랑합니다. 복잡하고 빠른 전자 애플리케이션에 적합합니다.이 첨단 설계 는 또한 더 나은 신호 무결성 을 보장 하고 간섭 을 줄여 준다, 더 나은 성능을 제공합니다.

임피던스 제어 기술을 사용하여, 우리의 고층 PCB 회로의 전기적 특성에 대한 정확한 통제를 제공합니다. 이것은 일관성 있고 정확한 신호 전송을 허용,전자 장치의 고품질 및 안정적인 작동을 보장합니다.

미세 구멍 크기는 미생물 설계에 0.2mm

우리의 하이 레이어 PCB는 최소 0.2mm의 구멍 크기로 설계되어 미세한 디자인을 정확하게 구현할 수 있습니다.이것은 성능에 타협하지 않고 소형적이고 고밀도 전자 장치의 제작을 가능하게합니다..

최소 0.1mm의 솔더 마스크 클리어런스 최적 보호

고 정밀과 복잡한 디자인 외에도, 우리의 고층 PCB는 또한 0.1mm의 최소 용매 마스크 클리어런스를 제공합니다.이것은 솔더 브리딩에 대한 최적의 보호를 제공하며 전자 장치의 신뢰성과 수명을 보장합니다..

품질 보장 을 위한 첨단 생산

우리의 고층 PCB는 첨단 생산 기술과 최첨단 장비를 사용하여 제조됩니다.이것은 최고 수준의 품질 통제를 보장하고 모든 제품이 우리의 엄격한 우수성 표준을 충족한다는 것을 보장합니다..

오늘 고층 PCB를 구입하세요

고품질 PCB의 경우, 우리의 고층 PCB는 전자 산업의 전문가들에게 최고의 선택입니다.그것은 당신의 고성능 전자 프로젝트에 대한 완벽한 솔루션입니다지금 주문하고 우리의 고층 PCB와 품질과 성능의 차이를 경험하십시오.

특징:

• 제품명: 고층 PCB
• 솔더 마스크 색상:
  • 녹색
  • 파란색
  • 검은색
  • 빨간색
  • 노란색
  • 흰색
• 계층 수: 높은 계층
• 표면 마감:
  • HASL
  • ENIG
  • OSP
  • 몰입 은
  • 침수 틴
• 구리 두께: 1/3 온스 ~ 2 온스
• 구멍 크기: 0.2mm
• 주요 특징:
  • 높은 수준의 인쇄 회로 보드
  • 상층 인쇄판
  • 프리미엄 레벨 PCB

기술 매개 변수:

응용 프로그램:

고층 PCB (High layer PCB, Superior printed wiring board) 는 정밀 전자 및 고속 신호 전송을 위해 설계된 인쇄 회로 보드의 일종이다.전자 산업의 필수 요소가 되었습니다.다양한 전자 장치에 대한 신뢰할 수 있고 효율적인 플랫폼을 제공하기 때문입니다.

첨단 기능과 기능으로, 고층 PCB는 다양한 응용 프로그램 및 시나리오에서 널리 사용됩니다. 가장 일반적인 응용 프로그램 및 시나리오 중 일부를 자세히 살펴 보겠습니다.

고층 PCB는 스마트 폰, 노트북 및 게임 콘솔과 같은 고급 전자 장치의 상층 인쇄판으로 종종 사용됩니다.그 우수한 디자인 과 건축 으로 이 첨단 장치 들 을 사용 하기 위해 완벽한 선택 이다고층 PCB의 고속 신호 전송을 처리 할 수있는 능력과 정확한 배선으로 이러한 장치의 원활한 작동을 보장합니다.

산업 부문에서는 고층 PCB가 장비 및 기계의 상층 인쇄 회로로 널리 사용됩니다.고품질의 건설 및 신뢰할 수있는 성능은 산업용 응용을위한 이상적인 선택● 고층 PCB는 극한 온도, 진동 및 기타 혹독한 조건에 견딜 수 있으며 다양한 산업 환경에서 사용하기에 적합합니다.

고층 PCB의 또 다른 중요한 응용 분야는 의료 산업입니다.정밀 한 배선 및 고속 신호 전송 능력 은 초음파 기계 와 같은 의료 기기 들 에 완벽한 선택 이 된다고층 PCB의 복잡하고 민감한 데이터를 처리하는 능력은 정밀 의료 장비의 필수 부품으로 만듭니다.

고층 PCB는 5G 및 광섬유 네트워크와 같은 고속 통신 네트워크에서도 널리 사용됩니다.초고속 신호 전송을 처리 할 수있는 능력과 낮은 신호 손실이 이러한 네트워크에 대한 선호 된 선택이됩니다.고층 PCB의 설계는 또한 더 빠른 데이터 전송을 허용하며 이러한 네트워크의 원활한 기능에 매우 중요합니다.

항공우주 및 국방 산업에서, 고층 PCB는 다양한 전자 시스템 및 장비의 기능에 중요한 역할을합니다.높은 성능과 신뢰성 때문에 항공기 사용에 이상적 인 선택고층 PCB의 극한 조건에 견딜 수 있는 능력과 정확한 배선으로 이러한 응용 분야에 필수적입니다.

결론적으로, 고층 PCB의 용접 마스크 색상, 녹색, 파란색, 검은색, 빨간색, 노란색, 흰색을 포함하여, 0.2mm의 최소 구멍 크기와 함께, 0.2mm에서 6.0mm의 보드 두께,최소 실크 스크린 클리어먼트 및 용접 마스크 클리어먼트 0.15mm 및 0.1mm 각각, 전자 산업에서 다재다능하고 많이 찾는 제품입니다.그 응용 분야는 고급 소비자 전자제품에서 중요한 산업 및 의료 장비까지 다양합니다., 정밀 전자 및 고속 신호 전송의 세계에서 그 중요성과 영향력을 증명합니다.

사용자 정의:

하이 레이어 PCB에서는 고품질의 인쇄 회로 보드에 대한 최고 수준의 사용자 정의 서비스를 제공합니다.우리의 전문가 팀은 당신에게 최고의 품질과 성능을 제공하는 데 전념하고 있습니다.

• 솔더 마스크 색상:녹색, 파란색, 검은색, 빨간색, 노란색, 흰색
• 구멍 크기:00.2mm
• 최소선 너비/간격:3 밀리 / 3 밀리
• 구리 두께:1/3 온스 ~ 2 온스
• 계층 수:높은 층

고도의 인쇄 회로 보드를 통해, 우리는 당신의 특정 요구 사항을 충족시키기 위해 다양한 사용자 정의 옵션을 제공합니다.

우리의 사용자 정의 서비스 중 일부는 다음과 같습니다:

• 사용자 지정 용접 마스크 색상 옵션
• 더 작은 구멍 크기 옵션
• 더 좁은 선 너비와 간격 옵션
• 두께가 더 크거나 더 얇은 구리
• 추가 계층 옵션

경험 많은 엔지니어 팀에서 귀하의 고유 한 요구를 이해하고 고품질 PCB에 대한 최상의 솔루션을 제공 할 수 있습니다.

고층 PCB를 선택하면 품질, 신뢰성 및 성능을 선택한다는 것을 의미합니다. 우리를 선택하는 주요 이유 중 일부는 다음과 같습니다.

• 최첨단 기술과 장비
• 최고 품질 기준을 보장하기 위한 엄격한 품질 관리 프로세스
• PCB에 대한 광범위한 지식을 가진 엔지니어와 기술자의 경험이 풍부한 팀
• 맞춤형 제품의 효율적이고 신속한 배달
• 품질에 타협하지 않고 경쟁력 있는 가격

우리는 당신이 당신의 고급 PCB 필요에 대한 최고의 사용자 정의 서비스를 제공 할 것입니다. 당신의 요구 사항을 논의하고 우리의 서비스에 대한 인용을 얻기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

제조 및 테스트 후, 고층 PCB는 고객에게 안전하게 전달되도록 신중하게 포장됩니다. 포장 과정에는 다음 단계가 포함됩니다.

• 먼저, PCB는 전자기 충전으로부터 보호하기 위해 반 정적 거품 포장으로 포장됩니다.
• 다음으로, 포장 된 PCB 는 견고한 고지 상자에 배치 됩니다.
• 박스는 폼이나 다른 완충 물질로 채워질 것입니다. 운송 중에 PCB가 움직이지 않도록 하기 위해서요.
• 마지막으로, 상자는 밀폐되고 고객의 배송 정보로 표시됩니다.

한 번 포장 된 후, 고층 PCB는 신뢰할 수있는 배송 방법을 사용하여 고객에게 배송됩니다. 배송 과정에는 다음 단계가 포함됩니다.

• 패키지는 안전하고 기후 조절된 운송 컨테이너에 탑재됩니다.
• 컨테이너가 가장 가까운 공항이나 항구로 운반됩니다.
• 공항이나 항구에서는 목적지에 따라 항공기, 선박 또는 트럭에 포장됩니다.
• 운송 중에, 패키지는 추적되고 감시되어 신속하고 안전하게 도착합니다.
• 배달 후, 고객은 수신을 확인하기 위해 패키지에 서명해야합니다.

우리의 신중한 포장과 신뢰할 수 있는 운송 방법, 우리는 고층 PCB가 완벽한 상태로 목적지에 도착 할 것을 보장합니다.

FAQ:

• Q: 보통 고층 PCB에는 몇 개의 층이 있습니까?
• A: 고층 PCB는 일반적으로 4층 이상이지만 설계의 복잡성에 따라 20층 이상으로 구성될 수 있습니다.
• Q: 고층 PCB를 사용하는 장점은 무엇입니까?
• A: 높은 레이어 PCB는 전자 부품의 밀도가 높고 전체 PCB의 크기와 무게가 감소하고 신호 무결성과 성능을 향상시킵니다.
• Q: 어떤 종류의 전자 장치에서 높은 층 PCB가 일반적으로 사용됩니다?
• A: 고층 PCB는 일반적으로 스마트 폰, 태블릿, 컴퓨터 및 의료 장비와 같은 첨단 전자 장치에서 사용됩니다.
• Q: 고층 PCB의 일반적인 두께는 무엇입니까?
• A: 고층 PCB의 일반적인 두께는 0.062에서 0.093 인치 (1.57에서 2.36 밀리미터) 사이입니다.
