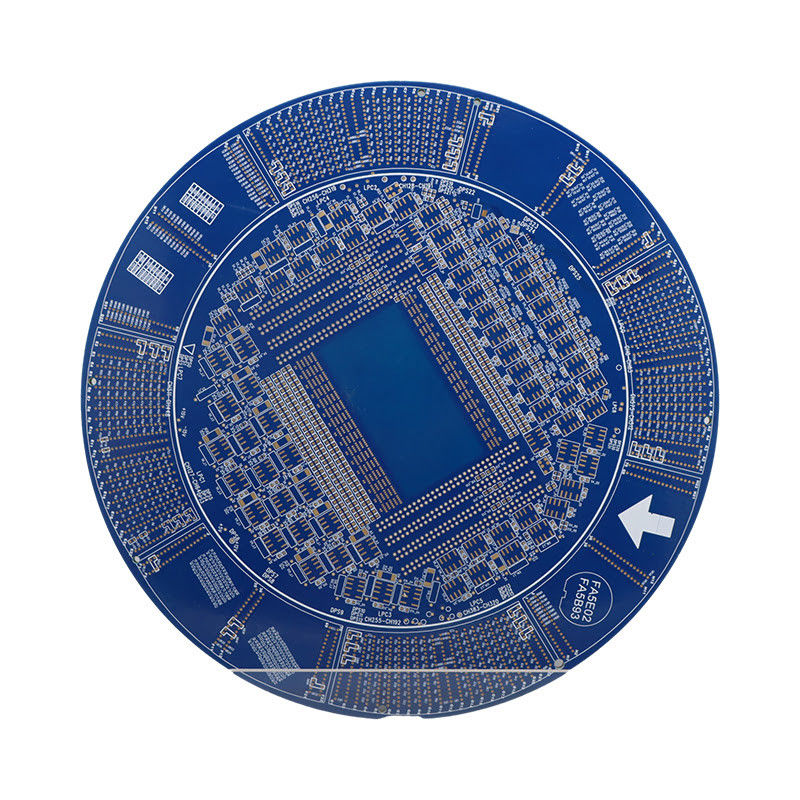

몰입 은 고층 PCB 다층 회로판 OSP 표면

제품 설명:

상층 인쇄 회로 또는 고층 회로 보드라고도 알려진 하이 레이어 PCB는 고급 회로 설계에 설계된 우수한 인쇄 배선 보드입니다.

하이 레이어 PCB는 높은 레이어 수를 자랑하며 복잡하고 고성능 전자 장치에 이상적입니다.이 PCB는 고속 신호를 처리하고 신뢰할 수있는 성능을 제공합니다.

하이 레이어 PCB의 주요 특징 중 하나는 임피던스 제어입니다. 이것은 회로의 전기 특성이 유지되도록 보장합니다.신호 간섭을 최소화하고 최적의 성능을 보장합니다.

고층 PCB는 또한 RoHS를 준수하며 환경 및 안전 규정을 충족합니다. 이것은 전자 장치에 대한 지속 가능하고 안전한 선택이됩니다.

선 너비와 간격에 관해서는, 고층 PCB는 두 가지 모두에 대해 최소 3mm로 높게 설정합니다. 이것은 더 정확하고 컴팩트한 회로를 허용합니다.소형 전자 장치에 적합합니다..

하이 레이어 PCB의 솔더 마스크 색상 옵션에는 녹색, 파란색, 검은색, 빨간색, 노란색 및 흰색이 포함됩니다.이것은 미적 인 매력을 추가 할뿐만 아니라 다른 회로를 식별하고 조직하는 데 도움이됩니다.

요약하자면, 하이 레이어 PCB는 높은 레이어 수, 임피던스 제어, RoHS 준수 및 정확한 라인 너비 및 간격을 제공하는 최고 수준의 제품입니다.첨단 회로 설계 로 인해 까다로운 전자 애플리케이션 에서 우월 한 선택 이다, 엔지니어와 디자이너들에게 선택의 대상이 됩니다.

특징:

• 제품명: 고층 PCB
• 최소 용접 마스크 클리어런스 0.1mm
• 표면 마감:
  • HASL
  • ENIG
  • OSP
  • 몰입 은
  • 침수 틴
• 선행 시간: 3-5 일
• 실크스크린 색상:
  • 흰색
  • 검은색
  • 노란색
• 재료: FR-4

주요 특징:

• 첨단 레이어 PCB 설계
• 우수한 인쇄 전선판
• 고품질 PCB 물질
• 정밀한 회로를 위한 얇은 용매 마스크 클리어먼스
• 특정 필요에 맞는 다양한 표면 마감 옵션
• 효율적인 생산을 위한 짧은 수명
• 브랜딩을 위해 사용자 정의 할 수 있는 실크 스크린 색상
• 신뢰성 높은 성능을 위한 내구성 있는 FR-4 재료

기술 매개 변수:

응용 프로그램:

첨단 레이어 PCB로도 알려진 하이 레이어 PCB는 고성능 전자 장치를 위해 설계된 정교한 라미네트 보드입니다.엘리트 레이어 회로 보드와 고밀도 상호 연결 기술로, 이 제품은 최고 수준의 정확성과 신뢰성을 요구하는 산업 중 인기있는 선택이되었습니다.

하이 레이어 PCB는 다양한 산업에서 널리 사용되고 있으며, 특히 고속 신호 전송 및 복잡한 회로를 요구하는 산업에서 사용된다. 가장 일반적인 응용 시나리오 중 일부는 다음과 같습니다.

• 통신 산업:하이 레이어 PCB는 라우터, 스위치 및 허브와 같은 장치에서 고속 데이터 전송을 위해 통신 산업에서 널리 사용됩니다.
• 자동차 산업:현대 차량에서 전자 부품의 사용이 증가함에 따라 고층 PCB는 고급 운전자 보조 시스템, 인포테인먼트 시스템 및 기타 전자 제어 장치에 사용됩니다.
• 항공우주산업:하이 레이어 PCB는 항공우주 산업에서 필수적입니다. 항공기와 우주선에서 탐사, 통신 및 제어 시스템에 높은 성능의 전자 장치가 필요합니다.
• 의료 산업:의료 산업에서, 고층 PCB는 MRI 기계, 심장이 움직이는 장치 및 탈주기와 같은 의료 장비에 사용됩니다. 정확성과 신뢰성이 가장 중요합니다.

고층 PCB는 예외적인 품질과 첨단 기술로 알려져 있습니다. 주요 기능 중 일부는 다음과 같습니다.

• 높은 계층 수:이름에서 알 수 있듯이, 고층 PCB는 8에서 24 층까지의 높은 계층 수를 가지고 있습니다. 이것은 복잡한 회로와 고밀도의 상호 연결을 허용합니다.첨단 전자 장치에 적합하도록 만드는.
• 구리 두께:고층 PCB는 다양한 설계 요구 사항을 충족시키기 위해 1/3 Oz에서 2 Oz까지 다양한 구리 두께 옵션을 제공합니다.
• 실크스크린 색상:하이 레이어 PCB의 실크 스크린 색상 옵션은 흰색, 검은색 및 노란색을 포함하며 설계에 유연성을 제공하며 게시판의 다른 구성 요소를 더 쉽게 식별 할 수 있습니다.
• 최소 용접 마스크 면허:하이 레이어 PCB는 0.1mm의 최소 용접 마스크 클리어런스를 가지고 있으며, 작은 부품에도 정확하고 정확한 용접을 보장합니다.
• 임페던스 제어:고층 PCB에서 임피던스 제어 기술을 사용하는 것은 안정적이고 신뢰할 수있는 신호 전송을 보장하며 고속 데이터 전송에 적합합니다.

하이 레이어 PCB는 다양한 산업의 고성능 전자 장치의 기능에 중요한 역할을 합니다.이 제품은 정밀성을 필요로 하는 산업의 선택이 되었습니다.고밀도 상호 연결 및 복잡한 회로에 관해서, 고층 PCB는 전 세계 엔지니어와 디자이너의 최고의 선택입니다.

사용자 정의:

우리의 고층 PCB는 복잡한 고성능 전자 설계에 완벽한 솔루션입니다.우리는 당신에게 당신의 특정 요구 사항을 충족하는 정교한 라미네이트 보드를 제공할 수 있습니다.

• HASL (고온 공기 용매 평준화)
• ENIG (전기 없는 니켈 몰입 금)
• OSP (Organic Soldability Preservative) 는 유기 용접성 보존제입니다.
• 몰입 은
• 침수 틴

우리의 고층 PCB는 최소 0.2mm의 구멍 크기의 작고 정확한 구성 요소를 수용 할 수 있습니다. 이것은 전자 장치에 대한 더 큰 설계 유연성과 기능을 증가시킵니다.

• 흰색
• 검은색
• 노란색

우리의 하이 레이어 PCB는 고밀도와 복잡한 회로 설계에 특별히 설계되어 있으며, 레이어 수는 6~40층입니다.이는 공간을 보다 효율적으로 사용하고 신호 무결성을 향상시킬 수 있습니다..

우리는 최저선 너비와 간격 3mm/3mm를 달성하기 위해 첨단 생산 기술과 장비를 사용합니다.우수한 인쇄 전선 보드를 생성합니다..

우리의 고층 PCB 사용자 정의 서비스와 함께, 당신은 당신의 가장 까다로운 응용 프로그램을 위해 고품질과 신뢰할 수있는 회로 보드를 기대할 수 있습니다.귀하의 특정 요구 사항을 충족 할 수있는 방법에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오..

포장 및 운송:

고층 PCB는 민감한 전자 제품으로 고객에게 안전하게 도착할 수 있도록 특별한 포장과 운송이 필요합니다.다음은 우리가 포장하고 높은 층 PCB를 배송하는 단계입니다:

• 먼저, 높은층 PCB의 모든 구성 요소는 잘 작동하는지 확인하기 위해 신중하게 검사되고 테스트됩니다.
• 다음으로, PCB는 정적 전기에 의한 손상을 방지하기 위해 반 정적 가방에 배치됩니다.
• 그 다음 PCB는 거품으로 덮인 상자에 배치되어 운송 중에 완충 및 보호를 제공합니다.
• PCB에 취약한 구성 요소가 있는 경우, 각각의 구성 요소를 거품으로 포장하고 상자에 넣습니다.
• 그 다음 상자 는 테이프 로 봉인 되고 제품 이름 과 배송 정보 로 표시 된다.

우리는 높은 층 PCB를 배송하는 데 매우 주의를 기울여 안전하고 적시에 도착하도록합니다.

• 상품이 포장되면 신뢰할 수 있는 배송 파트너에게 전달됩니다.
• 우리의 배송 파트너는 안전하고 신뢰할 수있는 운송 방법을 사용하여 제품을 고객의 주소로 배달합니다.
• 우리는 고객들에게 추적 번호를 제공하여 그들이 그들의 운송물의 상태를 모니터링 할 수 있습니다.
• 배송이 완료되면 배송을 확인하고 상품이 좋은 상태로 도착하는 것을 보장하기 위해 고객의 서명이 필요합니다.

우리의 신중한 포장과 신뢰할 수 있는 운송 방법으로, 고객은 높은 층 PCB가 완벽한 상태로 도착할 것이라고 확신할 수 있습니다.

FAQ:

• 설계 유연성 증가: 높은 층 PCB는 더 많은 층으로 인해 더 복잡하고 컴팩트한 디자인을 허용합니다.
• 신호 무결성 향상: 더 많은 계층으로 신호 간의 교란 및 간섭이 적어 전체적인 성능이 향상됩니다.
• 더 높은 밀도: 고층 PCB는 더 작은 영역에 더 많은 구성 요소를 수용 할 수 있으며 소형 장치에 이상적입니다.
• 더 나은 열 관리: 추가 계층은 더 많은 열 분산 공간을 제공하여 더 나은 온도 제어와 신뢰성을 보장합니다.
• 소음 감소: 여러 층이 방패 역할을 하며 소음 수준을 줄이고 신호 품질을 향상시킵니다.

• 신호 무결성: 높은 품질의 통신을 유지하기 위해 설계는 신호 간의 최소한의 간섭을 보장해야합니다.
• 열 관리: 열을 효과적으로 분산시키기 위해 구성 요소의 적절한 간격과 적절한 배치가 고려되어야합니다.
• 전력 분배: 전력 분배 네트워크는 모든 구성 요소에 안정적이고 충분한 전력을 공급하도록 신중하게 설계되어야 합니다.
• 크로스 스토크: 지상 평면과 신호 라우팅 기술을 사용하는 것과 같은 신호 간의 크로스 스토크를 최소화하기 위한 조치를 취해야 한다.
• 제조 가능성: 설계는 효율적인 생산을 위해 최적화되어 비용을 줄이고 고품질의 생산을 보장해야합니다.
