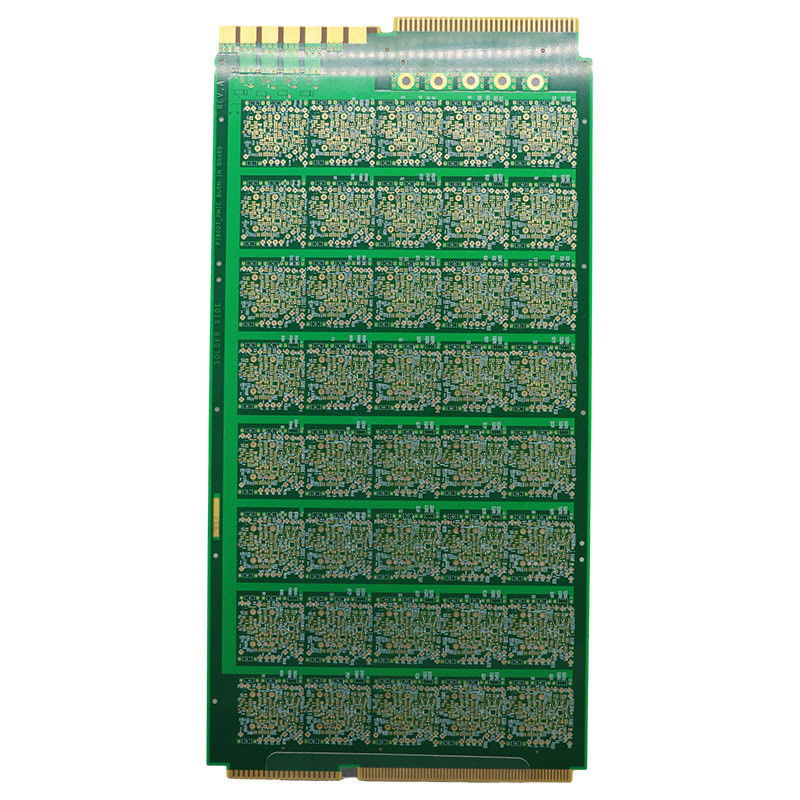

반짝이는 녹색 고속 PCB FR4 로저스 HASL LF-HAL 표면 완화

제품 설명:

하이 스피드 PCB는 고속 PCB를 위해 설계된 빠른 회로 보드입니다. 그것은 FPGA 고속 PCB에 대한 매우 효율적이고 신뢰할 수있는 솔루션입니다.첨단 재료 종류와 표면 가공 옵션,이 제품은 초고속 전자 필요에 우수한 성능과 내구성을 제공합니다.

우리의 하이 스피드 PCB는 다음과 같은 다양한 재료 유형으로 제공됩니다.

• FR4는 다양한 응용 분야에 적합한 비용 효율적이고 다재다능한 옵션입니다.
• 로저스 - 낮은 다이 일렉트릭 손실과 높은 열 전도성으로 알려진 고성능 물질
• 알루미늄 기반 - 우수한 열 특성으로 인해 고 전력 애플리케이션에 이상적입니다.
• 이솔라 - 낮은 신호 손실과 높은 신뢰성을 가진 고품질 재료.
• PI - 엄격한 공간 제약과 응용에 적합한 유연한 재료.

우리는 우리의 고속 PCB에 대한 3 개의 표면 마무리 옵션을 제공합니다:

• LF-HAL - 납 없는 뜨거운 공기 평준화 마감으로 안정적인 용접을 위해 평평하고 부드러운 표면을 제공합니다.
• HASL - 비용 효율이 높고 잘 굽힐 수있는 뜨거운 공기 용접 평준화 마무리.
• 금 - 탁월 한 전도성, 부식 저항성, 내구성 으로 알려진 우수한 완성품 이다.

우리의 고속 PCB는 성능과 수명을 향상시키기 위해 표면 처리 과정을 거칩니다. 우리는 단단한 금 5U 표면 처리를 제공합니다.얇고 견고한 금층을 제공하여 전도성을 향상시키고 부식 및 마모로부터 보호합니다..

하이 스피드 PCB는 FPGA 고속 애플리케이션을 위해 특별히 설계되었습니다. 첨단 재료와 표면 마무리 옵션은 고속 PCB 조립에 이상적인 선택이됩니다.그것은 다양한 산업에 적합합니다., 통신, 항공, 자동차, 그리고 더 많은 것을 포함하여.

하이 스피드 PCB는 10 GHz에서 0.0013의 낮은 분산 요인을 가지고 있으며, 고속 애플리케이션에 매우 효율적이고 신뢰할 수있는 옵션입니다.이 낮은 분산 요인은 최소한의 신호 손실과 간섭을 보장합니다, 성능과 정확도가 향상됩니다.

• 고속 회로 보드
• 고속 인쇄판
• 고속 PCB 조립
• 첨단 재료 종류
• 여러 표면 마무리 옵션
• 향상 된 성능을위한 표면 처리
• 낮은 분비 요인
• 다양 한 사용 방법

우리의 고속 PCB를 고속 전자 필요에 맞게 선택하고 우수한 성능, 내구성 및 신뢰성을 경험하십시오.우리의 제품과 그것이 당신의 비즈니스에 어떻게 도움이 될 수 있는지에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오..

특징:

• 제품명: 고속 PCB
• 표면 가공: LF-HAL, HASL, 금
• 실크 스크린 색상: 흰색, 검은색, 노란색
• 가공 기술: 전해질 엽
• 생산 방식: SMT
• 표면 처리: 단단한 금 5U
• 빠른 PCB
• 고속 성능
• 효율적인 생산 과정

기술 매개 변수:

응용 프로그램:

고속 PCB, 고주파 회로 보드라고도 알려져 있으며, 고속 신호 전송을 위해 설계된 인쇄 회로 보드 (PCB) 의 일종입니다. 다양한 산업 분야에서 널리 사용됩니다.전기통신하이 스피드 PCB는 빠른 처리 속도, 높은 신뢰성 및 고급 디자인으로 알려져 있으며 많은 전자 장치의 필수 부품입니다.

하이 스피드 PCB는 다양한 전자 장치의 고속 및 고 주파수 요구 사항을 충족하도록 설계되었습니다. 주요 응용 프로그램은 FPGA (Field Programmable Gate Array) 설계 분야에서 있습니다.FPGA는 특정 기능을 수행하도록 프로그래밍 할 수있는 통합 회로 유형입니다., 그것은 매우 다재다능하고 광범위한 응용 프로그램에 적합합니다.

고속 PCB는 빠른 신호 전송 및 처리를 허용하여 FPGA를 더 효율적이고 신뢰할 수 있으므로 FPGA 설계에 필수적입니다.이것은 다양한 산업에서 중요한 구성 요소가됩니다., 통신, 항공우주 및 의료 장비 포함

고속 PCB 사용 현장은 산업 및 응용 분야에 따라 다를 수 있습니다. 통신 산업에서 고속 PCB는 고속 데이터 전송 장치,라우터와 스위치항공우주산업에서는 항공기 및 위성의 통신 및 탐색 시스템에 사용됩니다. 의료 분야에서고속 PCB는 고속 신호 처리가 필요한 의료 영상 장비 및 기타 의료 장치에서 사용됩니다..

이러한 모든 상황에서 고속 PCB는 전자 장치의 원활하고 효율적인 작동을 보장하는 데 중요한 역할을합니다.빠른 처리 속도 와 높은 신뢰성 으로 인해 많은 첨단 기술 제품 들 에서 필수 요소 로 사용 된다.

하이 스피드 PCB는 특정 요구 사항에 따라 PCB를 제조 및 조립하는 전문 OEM (원래 장비 제조업체) PCBA 공급 업체에서 제공됩니다.그것은 표면 장착 기술 (SMT) 과정을 사용하여 생산됩니다., PCB에 작고 복잡한 구성 요소를 배치 할 수 있도록하여 컴팩트하고 높은 기능을 갖춘 디자인을 제공합니다.

고속 PCB의 구리 두께는 응용 프로그램의 요구 사항에 따라 1oz에서 12oz까지 다양합니다. 또한 하드 골드 5U 표면 처리로 처리됩니다.내구성이 높고 부식 저항성 가공이 가능하며, 가혹한 환경에서 사용하기에 적합합니다.

결론적으로, 고속 PCB는 특히 FPGA 분야에서 고속 전자 장치의 설계 및 생산에 중요한 요소입니다. 빠른 처리 속도, 높은 신뢰성,그리고 첨단 디자인으로 인해 다양한 산업에 필수적인 제품입니다.기술의 지속적인 발전으로, 고속 PCB의 수요는 증가 할 것으로 예상되며, 전자 시장에서 매우 수요 된 제품입니다.

사용자 정의:

당신은 당신의 FPGA 프로젝트를 위해 고성능 인쇄 회로 보드를 찾고 계십니까? 더 이상 찾지 마십시오! 우리의 고속 PCB 조립에 대한 맞춤형 서비스는 귀하의 모든 요구를 충족하기 위해 여기에 있습니다.

우리의 고속 PCB는 하드 골드 5U의 표면 처리를 가지고 있습니다. 고속 애플리케이션에 대한 우수한 전도성과 내구성을 보장합니다.

• FR4: 높은 강도와 단열 특성으로 널리 사용되는 재료입니다.
• 로저스: 높은 주파수와 높은 전력 애플리케이션에 이상적입니다.
• 알루미늄 기반: 우수한 열 분산과 가벼운 디자인을 제공합니다.
• 아이졸라: 극한 환경에서의 높은 성능과 신뢰성으로 유명합니다.
• PI: 유연하고 가벼운 디자인에 적합합니다.

우리의 고속 PCB는 0의 낮은 분산 요인을 가지고 있습니다.0013, 최대 10GHz의 주파수에서 최소 신호 손실과 높은 신호 무결성을 보장합니다.

우리는 OEM PCBA 공급 업체입니다. 고속 PCB 요구 사항에 대한 고품질 맞춤형 솔루션을 제공합니다.

우리의 고속 PCB는 FPGA 애플리케이션을 위해 특별히 설계되어 있으며, 프로젝트에 대한 최고의 성능과 신뢰성을 제공합니다.

우리의 고속 PCB 사용자 정의 서비스를 선택 하 고 고속 애플리케이션에 대한 품질, 성능 및 신뢰성에서 최고를 경험 합니다. 시작하기 위해 지금 저희에게 연락!
