고속도 PCB
Created with Pixso.

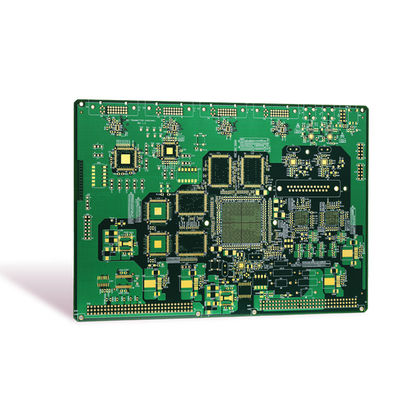

LF HAL 구리 속도 PCB 광택 녹색 솔더 마스크 로저스 흰색 실크 스크린 회로판

LF HAL 구리 속도 PCB 광택 녹색 솔더 마스크 로저스 흰색 실크 스크린 회로판

자세한 정보
Service:
One-Stop OEM Service
Metal Coating:
Copper
Solder Mask:
Gloss Green
Surface Finishing:
LF-HAL,HASL,gold
Dissipation Factor:
0.0013 (10 GHz)
Material Types:
FR4, Rogers, Aluminum Based, Isola, PI
Silkscreen Color:
White, Black, Yellow
Copper Thickness:
1oz, 0.5oz-12oz
강조하다:

로저스 화이트 실크스크린 PCB

,

반짝이는 녹색 솔더 마스크 PCB

,

LF HAL 구리 속도 PCB

제품 설명

제품 설명:

우리의 원스톱 OEM 서비스는 당신이 당신의 프로젝트에 필요한 모든 것을 한 곳에서 얻을 수 있도록 보장합니다. 우리는 OEM PCBA 공급 업체입니다.설계부터 조립까지, 테스트, 배달.

우리의 고속 PCB 제품은 최고 수준의 품질과 성능을 충족하도록 설계되었습니다.당신은 우리의 PCB에 의존 할 수 있습니다 빠르고 신뢰할 수있는 성능을 제공하기 위해, 심지어는 까다로운 응용 프로그램에서.

우리의 처리 기술은 전해질 엽기 기술의 최신 발전을 통합하여 PCB가 최고 수준의 정확성과 신뢰성으로 제조되도록합니다.단순 한층 보드 또는 복잡한 다층 디자인 필요 여, 우리는 당신의 필요에 대한 완벽한 PCB를 제공하기 위해 전문 지식과 경험을 가지고 있습니다.

그렇다면 왜 기다려야 할까요? 신뢰할 수 있는 빠른 PCB가 필요한 경우, 우리의 하이 스피드 PCB 제품을 선택하세요.시간을 절약합니다., 돈, 그리고 번거로움에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.


특징:

  • 제품명: 고속 PCB
  • 분산 요인: 0.0013 (10 GHz)
  • 공급자 유형: OEM PCBA
  • 생산 방식: SMT
  • 소재 종류:
    • FR4
    • 로저스
    • 알루미늄 원료
    • 아이솔라
    • PI
  • 가공 기술: 전해질 엽

빠른 PCB 또는 고속 PCB 조립을 찾고 있습니까? 우리의 빠른 PCB 솔루션에서 더 이상 찾지 마십시오. 우리의 고속 PCB 제품은 0의 분산 인자를 자랑합니다.0013 10GHz에서 SMT 기술과 전해질 화면 처리로 생산됩니다. FR4, 로저스, 알루미늄 기반, ISOLA, PI 등 다양한 재료 유형 중에서 선택하십시오. OEM PCBA 공급업체로서,우리는 귀하의 특정 요구 사항을 충족시키기 위해 최고 품질의 제품과 서비스를 제공하기 위해 헌신합니다..


기술 매개 변수:

기술 매개 변수 설명
적용 FPGA 고속 PCB
공급자 유형 OEM PCBA
표면 가공 LF-HAL, HASL, 금
서비스 원스톱 OEM 서비스
실크 스크린 흰색
실크 스크린 색상 흰색, 검은색, 노란색
생산 방식 SMT
구리 두께 1온스, 0.5온스-12온스
금속 코팅 구리
표면 마감 HASL, ENIG, 몰입 은, OSP

응용 프로그램:

이 PCB 에 사용 되는 흰색, 검은색, 노란색 의 실크 스크린 색상 은 조립 도중 구성 요소 를 쉽게 식별 하고 조직 할 수 있게 한다. 특히 흰색 의 실크 스크린 은그것은 구성 요소 라벨링을 위해 명확하고 읽기 쉬운 표면을 제공하기 때문에 고속 PCB를위한 인기있는 선택입니다..

이러한 초고속 전자 보드는 통신, 데이터 저장 및 초고속 컴퓨팅을 포함한 다양한 응용 분야에서 일반적으로 사용됩니다.고주파 회로 를 필요로 하는 장치 에 사용 하기 위해 이상적입니다, 네트워크 라우터, 서버 및 기타 통신 장비.

고성능 인쇄회로판은 또한 과학 및 의료 응용 분야에서 자주 사용됩니다.그리고 다양한 시스템과 프로세스를 제어이 보드는 특정 요구 사항을 충족하도록 설계 될 수 있으며 광범위한 응용 프로그램의 요구에 맞게 사용자 정의 될 수 있습니다.

OEM PCBA 공급업체로서 고속 PCB는 대량으로 생산 될 수 있으며 다양한 응용 프로그램에 사용할 수 있습니다.이 회로 보드는 고주파 회로를 필요로 하는 모든 첨단 전자 시스템의 필수 부품입니다..


사용자 정의:

우리의 제품 사용자 정의 서비스와 함께 고성능 인쇄 회로 보드를 사용자 정의:

  • 표면 가공: LF-HAL, HASL, 금
  • 솔더 마스크: 반짝이는 녹색
  • 실크 스크린 색상: 흰색, 검은색, 노란색
  • 공급자 유형: OEM PCBA
  • 구리 두께: 1온스, 0.5온스-12온스

당신의 특정 필요와 요구 사항에 맞춘 고속 인쇄판을 만들어라.


지원 및 서비스:

우리의 하이 스피드 PCB 제품은 당신이 당신의 구매에서 최대한을 얻을 수 있도록 포괄적인 기술 지원과 서비스와 함께 제공됩니다.경험이 풍부한 엔지니어의 우리 팀은 당신이 가질 수 있는 모든 질문에 답하고 고속 애플리케이션에 대한 PCB 디자인을 최적화하는 전문가 지침을 제공 할 수 있습니다.

우리는 또한 PCB를 빠르고 효율적으로 작동하도록 도와주는 다양한 서비스를 제공합니다. 우리의 서비스에는 PCB 레이아웃 검토, 신호 무결성 분석, 전력 무결성 분석,설계 규칙 검사.

또한, 우리는 당신의 하이 스피드 PCB가 최고 수준의 성능을 유지하도록 지속적인 지원을 제공합니다. 우리의 지원 서비스에는 펌웨어 업데이트, 문제 해결 및 수리 서비스가 포함됩니다.


포장 및 운송:

제품 패키지:

  • 하이 스피드 PCB 제품은 운송 중에 손상을 방지하기 위해 거품 삽입이있는 견고한 고판 상자에 안전하게 포장됩니다.
  • 상자에는 제품 이름과 부드러운 스티커가 표시되어 조심스러운 취급을 보장합니다.
  • 상자 안쪽은, 고속 PCB 제품은 정전 전압 방출으로부터 보호하기 위해 반 정적 물질로 포장됩니다.

운송:

  • 우리는 신뢰할 수 있는 운송 파트너를 통해 전 세계 배송을 제공합니다.
  • 배송 비용은 목적지와 패키지의 무게에 따라 계산됩니다.
  • 하이 스피드 PCB 제품이 배송되면 배송 상태를 추적하기 위해 추적 번호가 고객에게 제공됩니다.
  • 예상 배송 시간은 고객이 선택한 목적지와 배송 방법에 따라 달라집니다.

FAQ:

하이 스피드 PCB는 최소한의 왜곡과 약화로 고주파 신호를 전송하도록 설계된 인쇄 회로 보드입니다.

Q: 고속 PCB를 사용하는 것의 장점은 무엇입니까?

고속 PCB를 사용하면 신호 무결성을 향상시키고 전자기 간섭을 줄이고 전자 장치의 전반적인 성능을 높일 수 있습니다.

Q: 고속 PCB의 성능에 어떤 요소가 영향을 미치나요?

고속 PCB의 성능은 추적 길이, 추적 너비, 구리 무게, 변압성 상수 및 임피던스 매칭과 같은 다양한 요인에 의해 영향을받을 수 있습니다.

Q: 임피던스 매칭은 무엇이며 왜 고속 PCB 설계에 중요한가?

임피던스 매칭은 회로를 송전선과 동일한 임피던스를 갖도록 설계하는 과정이다.그것은 신호 반사를 최소화하고 최대 전력 전송을 보장하기 때문에 고속 PCB 설계에 중요합니다..

Q: 초고속 PCB가 신호를 전송할 수 있는 최대 속도는 무엇입니까?

고속 PCB의 최대 속도는 설계, 사용 된 재료 및 환경과 같은 다양한 요소에 따라 달라지기 때문에 설정되어 있지 않습니다.고속 PCB는 일반적으로 1 GHz에서 10 GHz 이상 신호를 위해 설계됩니다..
