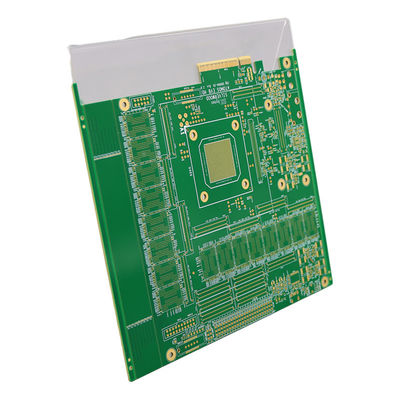

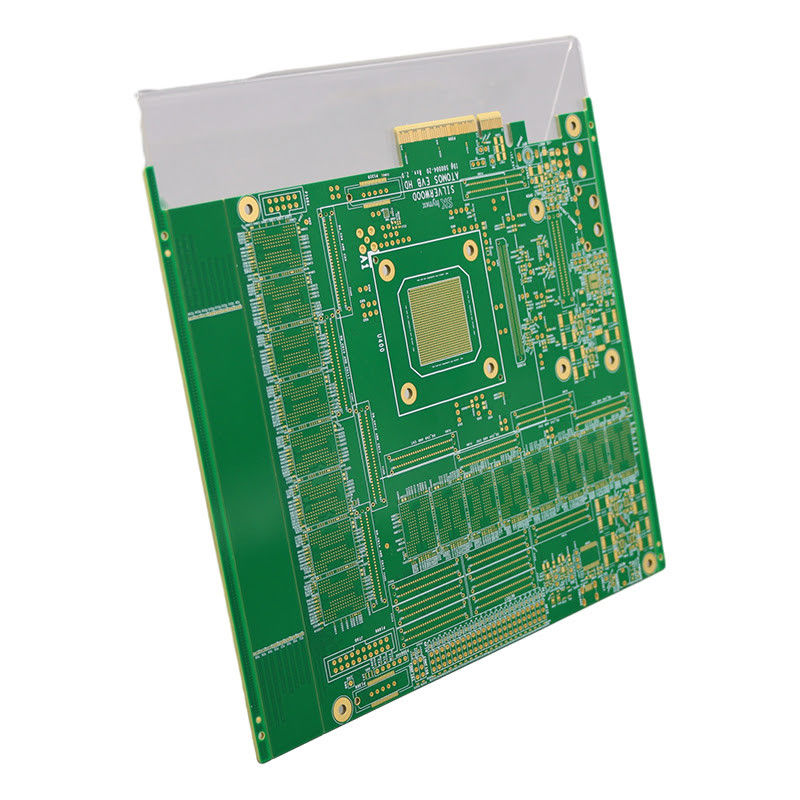

하드 골드 5U 표면 처리 / 구리 금속 코팅 통합 고속 PCB

하드 골드 5U 표면 처리 / 구리 금속 코팅 통합 고속 PCB

자세한 정보
Metal Coating:
Copper
Service:
One-Stop OEM Service
Silkscreen:
White
Surfacet Treatment:
Hard Gold 5U
Copper Thickness:
1oz, 0.5oz-12oz
Supplier Type:
OEM PCBA
Dissipation Factor:
0.0013 (10 GHz)
Mode Of Production:
SMT
강조하다:

5U 표면 처리 고속 PCB

,

구리 금속 코팅 고속 PCB

,

통합 고속 PCB

제품 설명

제품 설명:

고속 PCB - 첨단 PCB 제조 기술
제품 개요

고속 PCB (High Speed PCB, Fast PCB) 는 고속 성능을 보장하기 위해 첨단 기술로 설계 및 제조 된 인쇄 회로 보드의 일종입니다.그것은 일반적으로 빠른 신호 전송 및 처리가 필요한 전자 장치 및 시스템에서 사용됩니다.컴퓨터, 스마트폰, 통신 장비 등

표면 가공

우리의 고속 PCB는 LF-HAL, HASL, 그리고 금의 세 가지 유형의 표면 완공으로 제공됩니다.평평한 표면, 잘 용접 가능하며 환경 친화적. HASL (Hot Air Solder Leveling) 는 비용 효율적이고 널리 사용되는 전통적인 표면 완화입니다. 금 표면 완화는 매우 내구적이며 우수한 전기 전도성을 제공합니다.

원스톱 OEM 서비스

우리는 초고속 PCB를 위한 원스톱 OEM 서비스를 제공합니다. 즉, 우리는 설계와 제조에서 조립 및 테스트에 이르기까지 전체 생산 프로세스를 처리 할 수 있습니다.이것은 원활하고 효율적인 생산 과정을 보장합니다.고객들의 시간과 자원을 절약합니다.

분산 요인

우리의 고속 PCB의 분산 요인은 10 GHz에서 0.0013입니다. 이것은 신호 손실이 낮고 고속 성능을 유지할 수 있다는 것을 의미합니다.고품질 의 재료 와 첨단 제조 기술 을 사용 함 으로써 이 를 달성 한다.

생산 방식

우리의 고속 PCB는 더 긴 부품 배치와 더 높은 회로 밀도를 허용하는 표면 마운트 기술 (SMT) 을 사용하여 생산됩니다.이는 신호의 무결성을 향상시키고 더 빠른 데이터 전송을 초래합니다..

공급자 유형

우리는 OEM (오리지널 장비 제조업체) PCBA (프린트 회로 보드 조립) 공급자입니다.즉, 우리는 고객의 사양과 요구 사항에 따라 맞춤형 고속 PCB를 제공할 수 있습니다첨단 PCB 제조 기술 및 원 스톱 OEM 서비스에 대한 우리의 전문성은 우리를 고속 전자 제품에 대한 신뢰할 수있는 공급 업체로 만듭니다.

전자 장치 및 시스템에 대한 고속 PCB를 선택하고 첨단 PCB 제조 기술의 힘을 경험하십시오. 더 많은 정보를 얻고 요금을 요청하려면 오늘 저희에게 연락하십시오.


특징:

  • 제품명: 고속 PCB
  • 분산 요인: 0.0013 (10 GHz)
  • 서비스: 원스톱 OEM 서비스
  • 표면 처리: 단단한 금 5U
  • 생산 방식: SMT
  • 실크 스크린 색상: 흰색, 검은색, 노란색
  • 빠른 PCB
  • 빠른 PCB
  • 빠른 PCB 프로토타입

기술 매개 변수:

고속 PCB 기술 사양
제품 이름 초고속 전자판
처리 기술 전해질 엽
실크 스크린 흰색
금속 코팅 구리
표면 마감 HASL, ENIG, 몰입 은, OSP
소재 종류 FR4, 로저스, 알루미늄 기반, 아이솔라, PI
서비스 원스톱 OEM 서비스
구리 두께 1온스, 0.5온스-12온스
분산 요인 0.0013 (10 GHz)
적용 FPGA 고속 PCB
표면 처리 고금 5U

고속 PCB 기술 사양

고속 PCB 고성능 인쇄회로판
처리 기술 전해질 엽
실크 스크린 흰색
금속 코팅 구리
표면 마감 HASL, ENIG, 몰입 은, OSP
소재 종류 FR4, 로저스, 알루미늄 기반, 아이솔라, PI
서비스 원스톱 OEM 서비스
구리 두께 1온스, 0.5온스-12온스
분산 요인 0.0013 (10 GHz)
적용 FPGA 고속 PCB
표면 처리 고금 5U

응용 프로그램:

고속 PCB - 고급 고성능 인쇄 회로 보드
고속 PCB - 고주파 회로판에 대한 당신의 해결책

하이 스피드 PCB는 고주파 회로 보드와 고속 데이터 전송을 위해 설계된 최첨단 제품입니다.그것은 많은 산업과 응용 프로그램에 대한 선택의 선택이되었습니다..

솔더 마스크: 반짝이는 녹색- 부드럽고 반짝이는 완성도를 제공하여 PCB의 미적 매력을 향상시키고 외부 요인으로부터 보호합니다.
공급자 유형: OEM PCBA- 인쇄 회로 보드 조립을 위한 오리지널 장비 제조사, 높은 품질과 사용자 정의 가능한 솔루션을 보장합니다.
처리 기술: 전해질 엽- PCB 표면에 얇은 구리 층을 저장하는 전해질 분석을 이용한 특화된 과정으로 성능이 향상되기 위해 부드럽고 균일한 엽을 생성합니다.
표면 처리: 고금 5U- 5마이크론의 황금 접착층을 통해 우수한 전도성, 부식 저항성 및 장기 사용에 대한 내구성을 제공합니다.
실크 스크린: 흰색- PCB에 명확하고 정확한 표기 및 표시를 허용하여 문제를 쉽게 식별하고 해결 할 수 있습니다.

우수한 특성과 높은 신뢰성으로 고속 PCB는 통신, 항공우주, 국방 및 의료 장비와 같은 다양한 산업에서 널리 사용됩니다.그것은 높은 주파수 회로와 고속 데이터 전송이 필요한 응용 프로그램에 완벽합니다, 오늘날 급속한 기술 경관에서 필수적인 구성 요소가됩니다.

다음 프로젝트를 위해 고속 PCB를 선택하고 성능과 효율성의 차이를 경험하십시오.우리의 맞춤형 솔루션에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 귀하의 특정 요구 사항을 충족시킬 수 있습니다..


사용자 정의:

고속 PCB에 대한 맞춤형 서비스

여기 하이 스피드 PCB에서 우리는 고속 PCB의 모든 요구를 충족시키기 위해 고급 PCB 사용자 정의 서비스를 제공합니다.우리는 FR4를 포함한 다양한 재료로 작업하는 데 전문입니다.로저스, 알루미늄 기반, 아이솔라, PI. 우리의 경험이 많은 팀은 최고 품질 표준을 보장하면서 빠른 PCB 처리 시간을 제공하는 데 전념합니다.

소재 종류

우리의 고속 PCB는 당신의 특정 요구 사항에 맞게 다양한 재료 유형에서 사용할 수 있습니다:

  • FR4
  • 로저스
  • 알루미늄 원료
  • 아이솔라
  • PI
실크 스크린

우리는 우리의 모든 하이 스피드 PCB에 흰색 실크 스크린을 제공하여 명확하고 가독 가능한 표시를 보장합니다. 요청에 따라 검은색과 노란색과 같은 추가 실크 스크린 색상도 제공됩니다.

적용

우리의 하이 스피드 PCB는 특히 FPGA 애플리케이션에서 사용하도록 설계되어 고속과 신뢰할 수 있는 성능을 제공합니다.

사용자 정의 옵션

하이 스피드 PCB에서는 모든 프로젝트가 고유한 요구사항을 가지고 있다는 것을 이해합니다. 그래서 우리는 귀하의 특정 요구사항에 맞춘 맞춤형 PCB 솔루션을 제공합니다.우리의 전문가 팀은 당신의 정확한 사양을 충족하는 고속 PCB를 설계하고 제조하기 위해 당신과 긴밀히 협력합니다..

주요 특징
  • 고속 성능
  • 첨단 PCB 기술
  • 빠른 PCB 회전 시간
  • 사용자 정의 옵션

포장 및 운송:

고속 PCB 포장 및 운송

하이 스피드 PCB에서 우리는 가능한 가장 안전하고 효율적인 방법으로 제품을 제공하도록 최선을 다합니다.그렇기 때문에 우리는 주의 깊게 우리의 포장과 운송 프로세스를 설계했습니다 당신의 주문의 보호와 적시에 도착을 보장하기 위해.

포장

우리의 고속 PCB는 운송 중에 손상을 방지하기 위해 가장 조심스럽게 포장됩니다. 우리는 견고하고 내구적인 포장 재료를 사용합니다.PCB를 잠재적 인 충격 또는 정전 전류발전으로부터 보호하기 위해또한, 우리의 패키지는 작고 공간 효율적으로 설계되어 운송 비용을 줄이고 탄소 발자국을 최소화합니다.

선박

우리는 당신의 특정 필요와 예산을 충족시키기 위해 다양한 배송 옵션을 제공합니다.신뢰할 수 있는 선박 운송사들과의 파트너십은 경쟁력 있는 가격으로 국내 및 국제 운송을 제공할 수 있습니다.우리는 또한 모든 주문에 대한 추적 정보를 제공합니다. 그래서 당신은 실시간으로 PCB의 배달 상태를 모니터링 할 수 있습니다.

긴급한 주문을 위해, 우리는 빠른 배송 옵션을 제공합니다. 빠른 PCB가 가능한 한 짧은 시간에 도착하도록 보장합니다.저희 팀은 배송 파트너와 긴밀히 협력하여 긴급 주문을 우선 순위로 전달합니다..

안전하게 PCB를 배송할 수 있도록 필요한 모든 조치를 취하고 있습니다그리고 우리는 끊임없이 우리의 패키지 및 운송 프로세스를 검토하고 개선하여 고객에게 최고의 서비스를 제공합니다..

하이 스피드 PCB를 선택해 주셔서 감사합니다. 우리는 신속하고 안전한 방식으로 고품질과 신뢰할 수 있는 PCB를 제공하기를 기대합니다.


FAQ:

고속 PCB 질문 및 답변
  • Q: 고속 PCB란 무엇인가요?
    A: 고속 PCB는 고 주파수 신호와 빠른 데이터 전송 속도를 처리하도록 설계된 인쇄 회로 보드의 일종입니다.
  • Q: 고속 PCB의 주요 특징은 무엇입니까?
    A: 고속 PCB의 몇 가지 주요 특징은 임피던스 제어, 제어 된 변압 변수 및 고속 신호에 대한 최적화된 라우팅입니다.
  • Q: 고속 PCB 사용의 장점은 무엇입니까?
    A: 고속 PCB는 전통적인 PCB에 비해 신호 무결성 향상, 전자기 간섭 감소 및 더 빠른 데이터 전송 속도를 제공합니다.
  • Q: 고속 PCB의 일반적인 응용 분야는 무엇입니까?
    A: 고속 PCB는 일반적으로 고속 디지털 시스템, 통신 시스템 및 고주파 아날로그 회로에서 사용됩니다.
  • Q: 고속 PCB에 어떤 재료가 사용됩니까?
    A: 고속 PCB는 일반적으로 FR-4, PTFE 또는 고속 애플리케이션을 위해 설계된 다른 라미네이트와 같은 고성능 재료로 만들어집니다.
