| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

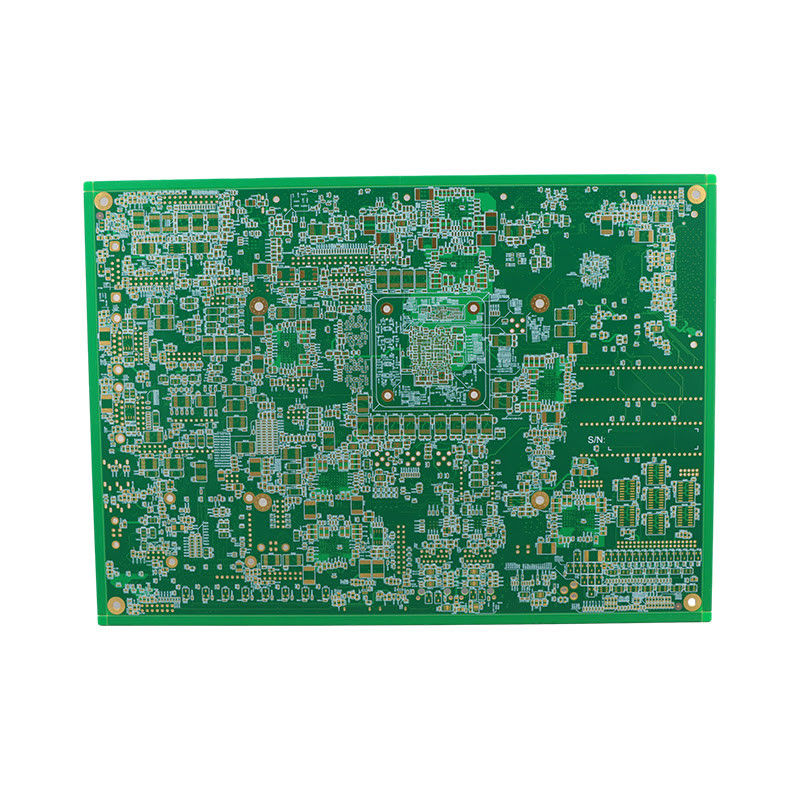

하드 골드 5U 하이 스피드 PCB 화려한 녹색과 검은 실크 스크린 색상
실크 스크린:흰색
소재 종류:FR4, 로저스, 알루미늄 기반, 아이솔라, PI
표면 마감:LF-HAL, HASL, 금
생산 방식:SMT
금속 코팅:구리
하이 스피드 프린트 보드라고도 알려진 하이 스피드 PCB는 현대 전자 장치의 필수 부품입니다. 빠른 속도로 고주파 신호를 전송하도록 설계되었습니다.첨단 전자 시스템의 기능에 중요한 요소로 만드는.
우리의 고속 PCB는 최첨단 기술을 사용하여 생산되며 빠른 처리 시간으로 알려져 있습니다. 우리는 고객의 다양한 요구를 충족시키기 위해 다양한 재료 유형을 제공합니다.FR4 포함, 로저스, 알루미늄 기반, 아이솔라, 그리고 PI. 각 재료 유형은 고유 한 특성을 가지고 있으며, 다른 응용 프로그램에 적합합니다.
우리의 하이 스피드 PCB의 표면 가공은 LF-HAL, HASL 및 금 옵션으로 제공됩니다.이 표면 가공 기술 은 보드 의 외모 를 향상 시키는 것 뿐만 아니라, 부식 과 산화 에 대항 하는 보호 를 제공 합니다PCB의 수명을 더 길게 보장합니다.
우리의 하이 스피드 PCB는 표면 마운트 기술 (SMT) 방법을 사용하여 생산되며, 이는 보드에 구성 요소를 정확하게 배치하여 고속 애플리케이션에 적합합니다.이 생산 방식은 또한 높은 밀도와 더 작은 형태 요인을 가진 PCB를 생산 할 수 있습니다..
최고 품질과 성능을 보장하기 위해, 우리의 하이 스피드 PCB는 고주파 신호의 효율적인 전송에 도움이 되는 매우 전도성 금속인 구리로 코팅됩니다.이것은 또한 우리의 PCB를 더 내구성 있고 신뢰할 수 있습니다.
하이 스피드 PCB에서 우리는 전자 시스템에서 높은 주파수, 낮은 손실, 그리고 높은 신뢰성의 중요성을 이해합니다.고객들에게 최고의 성능과 가치를 제공하며.
다음 프로젝트를 위해 우리의 하이 스피드 PCB를 선택하고 뛰어난 성능과 신뢰성, 효율성을 제공하는 최고 품질의 고급 PCB의 장점을 경험하십시오.
| 기술 매개 변수 | 가치 |
|---|---|
| 분산 요인 | 0.0013 (10 GHz) |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 |
| 표면 처리 | 고금 5U |
| 적용 | FPGA 고속 PCB |
| 금속 코팅 | 구리 |
| 소재 종류 | FR4, 로저스, 알루미늄 기반, 아이솔라, PI |
| 생산 방식 | SMT |
| 표면 가공 | LF-HAL, HASL, 금 |
| 실크 스크린 | 흰색 |
| 처리 기술 | 전해질 엽 |
하이 스피드 PCB (High Speed PCB, Rapid Circuit Board 또는 High Speed Printed Board) 는 10GHz까지의 주파수를 가진 FPGA와 같은 애플리케이션에 사용하도록 설계된 고주파 회로 보드의 일종이다.구리로 코팅되어 있으며 내구성 및 전도성을 향상시키기 위해 단단한 금 5U 표면 처리가 있습니다.이 제품에 사용할 수있는 재료 유형에는 FR4, 로저스, 알루미늄 기반, 아이솔라 및 PI가 포함되며 표면 장착 기술 (SMT) 방법을 사용하여 생산됩니다.고속 PCB의 표면 마무리 옵션에는 LF-HAL이 포함됩니다., HASL, 그리고 금, 그리고 실크 스크린 색은 흰색, 검은색, 노란색으로 제공됩니다. 이 제품에 사용되는 처리 기술은 전해질 엽입니다.생산의 높은 품질과 정확성을 보장합니다..
하이 스피드 PCB (프린트 서킷 보드) 는 고 주파수 회로 보드를 위해 설계된 빠른 PCB의 일종입니다. 첨단 처리 기술과 표면 처리로,이 제품은 4G / 5G 통신과 같은 다양한 산업에서 널리 사용됩니다., 통신, 항공우주 및 의료 장비
하이 스피드 PCB는 하드 골드 5U의 표면 처리로 코팅됩니다. 이것은 제품의 내구성 및 신뢰성을 보장하며 고속 응용 프로그램에 사용할 수 있습니다.5U (5 마이크로 인치) 의 두께 는 부식 과 마모 에 대항 하는 탁월 한 보호 를 제공한다, PCB를 장기 사용에 적합하게 만듭니다.
하이 스피드 PCB는 전해질 엽기라고 불리는 첨단 처리 기술을 사용하여 제조됩니다. 이 방법은 PCB에 구리 흔적을 정밀하게 새겨 낼 수 있습니다.고품질의 고성능 회로판을 생산하는이 기술의 사용은 또한 PCB의 안정성을 보장하여 고속 및 고주파 애플리케이션에 사용하기에 적합합니다.
우리의 고속 PCB 제품은 원스톱 OEM (원래 장비 제조업체) 서비스와 함께 제공됩니다. 이것은 우리가 당신의 PCB 필요에 대한 완전한 솔루션을 제공한다는 것을 의미합니다.설계부터 제조 및 조립까지우리의 전문가 팀은 PCB가 귀하의 특정 요구 사항과 사양을 충족하는지 확인하기 위해 귀하와 긴밀히 협력합니다.
우리 고속 PCB의 실크 스크린은 흰색으로 되어 있습니다. 이것은 보드 상의 구성 요소들을 명확하고 쉽게 식별할 수 있게 하고 기술자들이 더 쉽게 조립하고 문제 해결을 할 수 있게 합니다.흰색 실크 스크린 사용 은 또한 PCB 를 깨끗 하고 전문적 인 모습 으로 보이게 한다.
하이 스피드 PCB는 10 GHz에서 0.0013의 낮은 분산 인자를 가지고 있습니다. 이것은 PCB가 고속 및 고 주파수 신호에 의해 생성되는 열을 효율적으로 분산 할 수 있음을 의미합니다.회로의 안정성과 신뢰성을 보장합니다.이것은 빠른 데이터 전송과 처리를 요구하는 응용 프로그램에서 사용하기에 이상적인 선택입니다.
고속 PCB는 다음과 같은 다양한 산업에서 널리 사용됩니다.
전체적으로, 고속 PCB는 오늘날 급속하고 기술적으로 주도되는 세계에서 필수적인 다재다능하고 고성능 제품입니다.여러 산업 분야 에서 사용 되는 이 물질 은 신뢰성 과 효율성 을 강조 한다이는 첨단 기술의 발전에 중요한 요소가 됩니다.
저희 회사에서는 초고속 전자판을 위한 맞춤형 솔루션을 전문으로 제공하고 있습니다.우리는 특별한 품질과 정밀도로 빠른 PCB에 대한 고객의 요구를 충족 할 수 있습니다.
우리는 FR4, 로저스, 알루미늄 기반, 아이솔라, PI 등 다양한 재료 종류를 제공합니다. 각 재료는 고유의 특성과 장점을 가지고 있습니다.고객들이 그들의 특정 필요에 가장 적합한 옵션을 선택할 수 있도록.
우리의 구리 두께 옵션은 1oz에서 0.5oz-12oz까지 다양하며, 다양한 디자인 요구 사항에 대한 유연성을 제공합니다.우리는 고속 PCB에서 구리 두께의 중요성을 이해하고 우리의 제품이 최고 표준을 충족하는지 확인합니다.
우리의 고속 전자 보드의 최상의 성능과 내구성을 보장하기 위해 우리는 HASL, ENIG, Immersion Silver 및 OSP와 같은 다양한 표면 마무리 옵션을 제공합니다.우리의 전문가 팀은 귀하의 응용 프로그램에 가장 적합한 표면 마무리 선택에 당신을 안내합니다.
우리 회사를 차별화하는 핵심 요소 중 하나는 10GHz에서 0.0013의 낮은 분산 요인입니다.이것은 우리의 고속 PCB가 최소한의 에너지 손실을 가지고 있으며 높은 주파수에서 효율적으로 작동 할 수 있음을 의미합니다.
우리의 고속 전자 보드 사용자 정의 서비스로, 우리는 빠른 처리 시간과 우수한 품질의 제품을 보장합니다.우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 우리는 당신의 고속 PCB 요구 사항을 충족하는 데 도움이 될 수 있습니다.
