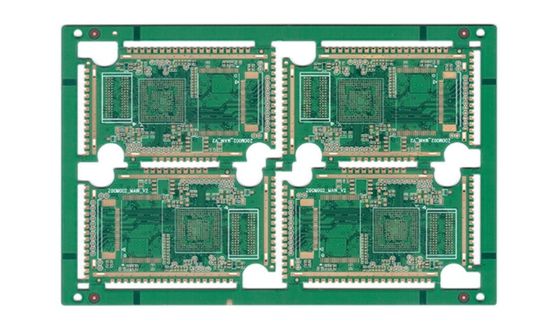

고밀도 상호 연결 하얀 실크 스크린 색상 화학 니켈 팔라디움 HDI PCB

제품 설명:

HDI PCB 보드의 제조에 사용되는 몰입 금 프로세스는 내구성, 부식 저항성 및 전기 전도성을 향상시킵니다.이 과정은 고밀도 상호 연결 애플리케이션에 완벽 한 일관성 있고 부드러운 표면 마무리 보장.

HDI PCB 보드에 사용할 수 있는 실크 스크린 색상 옵션은 흰색, 검은색, 노란색, 빨간색, 파란색 및 각종 색상입니다.이 특징은 보드에서 구성 요소를 쉽게 식별하고 표시 할 수 있습니다..

HDI PCB 보드는 신뢰성 및 기능을 보장하기 위해 100% 테스트됩니다. 이것은 보드가 성능에 영향을 줄 수있는 결함이나 오작동이 없도록 보장합니다.

요약하자면 HDI PCB 보드는 첨단 상호 연결 기술로 설계된 고밀도 상호 연결 인쇄 회로 보드입니다.그것은 강화된 내구성을 제공하기 위해 몰입 금 프로세스를 사용하여 제조됩니다.회색 화면 색상 옵션은 보드에서 구성 요소를 쉽게 식별하고 표시 할 수 있습니다.보드는 신뢰성과 기능을 보장하기 위해 100% 테스트됩니다., 그것은 다양한 전자 응용 프로그램에서 주요 보드로 사용하기에 완벽합니다.

특징:

• 제품명: HDI PCB 보드
• PCB 두께: 1.5mm
• PCB 테스트: 100% 테스트
• 공정: 몰입 금
• PCB 이름: 4L 1+N+1 HDI 보드
• 적용: 소비자 전자제품
• 특징:
• 미크로비아 기술 위원회
• 고밀도 PCB 패널
• 나노 회로 PCB

기술 매개 변수:

응용 프로그램:

HDI PCB 보드는 Glass Epoxy 물질, 특히 RO4350B Tg280 ° C, Er <3.48을 Rogers Corp에서 사용합니다. 이 물질은 높은 열 안정성과 낮은 이전수 상수로 알려져 있습니다.이는 고성능 전자 장치에 사용하기에 이상적입니다.HDI 프린트 와이어링 보드는 최대 30 층으로 설계 될 수 있으며, 복잡하고 고밀도 회로에 충분한 공간을 제공합니다. 보드의 두께는 1.5mm입니다.공간이 중요한 애플리케이션에 이상적입니다..

고밀도 상호 연결 인쇄 회로 보드는 6 층과 300 * 210 mm의 보드 크기를 가지고 있으며 광범위한 응용 분야에 이상적입니다.HDI PCB 보드가 사용될 수있는 제품 응용 기회 및 시나리오 중 일부는 다음과 같습니다.:

• 전기통신:HDI PCB 보드는 기본 역, 광섬유 장비 및 위성 통신을 포함한 광범위한 통신 응용 분야에서 사용됩니다.고밀도 디자인과 작은 형태 인수는 이러한 응용 프로그램에 이상적입니다.
• 의료기기:HDI PCB 보드는 모니터링 장비, 영상 장치 및 생명 지원 시스템을 포함한 광범위한 의료 장치에도 사용됩니다.작은 형태 요소와 높은 밀도 설계는 이러한 중요한 응용 프로그램에서 사용하기에 이상적입니다..
• 항공우주 및 국방:HDI PCB 보드는 항공 우주 및 국방 응용 프로그램, 항공 전자 시스템, 레이더 시스템 및 미사일 안내 시스템을 포함하여 광범위한 분야에서 사용됩니다.높은 밀도 디자인과 작은 형태 인수는 공간을 프리미엄에 있는 이러한 응용 프로그램에서 사용에 이상적입니다.
• 소비자 전자제품:HDI PCB 보드는 스마트폰, 태블릿, 노트북 등 다양한 소비자 전자제품에도 사용됩니다.작은 형태 요인 및 높은 밀도 설계는 이러한 휴대 및 컴팩트 장치에 사용 하기 위해 이상적입니다.
• 산업용 장비:HDI PCB 보드는 로봇, 자동화 시스템 및 프로세스 제어 시스템을 포함한 광범위한 산업 장비에도 사용됩니다.높은 밀도 디자인과 작은 형태 인수는 공간을 프리미엄에 있는 이러한 응용 프로그램에서 사용에 이상적입니다.

결론적으로 HDI PCB 보드는 매우 다재다능하고 신뢰할 수 있는 고밀도 인쇄 회로 보드이며 다양한 응용 분야에서 사용할 수 있습니다.그 작은 형태 요인 과 높은 밀도 디자인 은 공간 이 높은 애플리케이션 에서 사용 하기 위해 이상적 인, 첨단 기술과 우수한 재료는 최적의 성능과 신뢰성을 보장합니다.

사용자 정의:

우리의 고밀도 인터 커넥터 (HDI) PCB 보드 제품은 귀하의 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다. 우리의 사용자 정의 서비스는 다음을 포함합니다:

• 스텐실 서비스: 네
• 유리 에포시: RO4350B Tg280°C, Er<3.48로저스
• 임페던스 제어: 네
• PCB 테스트: 100% 테스트

우리의 HDI PCB 보드 제품은 고밀도 계층 PCB, 고급 상호 연결 PCB 및 고밀도 다층 PCB 애플리케이션에 이상적입니다.여러분의 요구사항에 맞는 제품을 만들 수 있도록 도와주세요..

지원 및 서비스:

HDI PCB 보드 제품 기술 지원 및 서비스에는 다음이 포함됩니다.

• 설계 컨설팅 및 엔지니어링 지원
• 프로토타입 개발 및 시험
• 제조 및 조립 서비스
• 품질 관리 및 시험
• 제품 문서 및 기술 사양
• 특정 고객 요구 사항을 충족시키기 위한 사용자 정의 옵션
• 보증 및 수리 서비스
• 제품 사용 및 유지보수에 대한 교육 및 교육

포장 및 운송:

HDI PCB 보드의 제품 패키지:

• HDI PCB 보드는 전자기 손상을 방지하기 위해 반 정적 가방에 포장됩니다.
• 반 정적 가방은 폼 패딩 상자에 배치됩니다.
• 폼 패딩 박스는 적절한 크기와 강도를 가진 고판 상자에 배치됩니다.
• 카드박스는 테이프로 봉인되며, 고객의 배송정보가 있는 라벨이 박스에 붙여집니다.

HDI PCB 보드의 운송 정보:

• HDI PCB 보드는 신뢰할 수 있고 신뢰할 수 있는 운송사에서 배송됩니다.
• 배송 방법은 고객이 배달의 선호도와 긴급성에 따라 선택할 수 있습니다.
• 고객들에게 추적 번호를 제공하여 배송 상태를 모니터링합니다.
• 배송 시간은 운송사 및 운송 목적지에 따라 달라질 수 있습니다.

FAQ:

A: HDI PCB 보드는 성능과 기능을 향상시키기 위해 작고 밀도가 높은 부품으로 설계된 고밀도 상호 연결 인쇄 회로 보드입니다.그것은 보드의 소형화를 허용하는 더 복잡하고 복잡한 디자인을 가지고 있습니다.

A: HDI PCB 보드를 사용하는 장점은 더 작은 형식 인자, 더 빠른 신호 전송, 신호 손실 감소, 향상 된 신뢰성 및 더 큰 기능입니다.그것은 또한 게시판에 더 많은 구성 요소를 배치 할 수 있습니다, 고성능 장치에 이상적입니다.

A: HDI PCB 보드는 스마트 폰, 태블릿, 노트북, 디지털 카메라, 의료 장치 및 항공 우주 장비 등 다양한 분야에서 사용됩니다.그들은 소형화를 필요로 하는 모든 응용 프로그램에 이상적입니다, 높은 성능과 신뢰성

A: HDI PCB 보드는 레이저 드릴링, 연속 라미네이션 및 마이크로 비아 프로세스와 같은 첨단 기술을 사용하여 제조됩니다.제조 과정 에는 여러 층 의 구리 와 절연 물질 이 쌓여 서로 연결 되어 콤팩트 하고 신뢰성 있는 보드 가 만들어진다.

A: HDI PCB 보드가 가질 수있는 최대 층 수는 설계의 복잡성과 크기에 달려 있습니다. 그러나 대부분의 HDI PCB 보드는 4에서 10 층 사이입니다.20층까지의 디자인을 가진층의 수는 보드의 비용과 제조 시간에 영향을 줄 수 있습니다.
