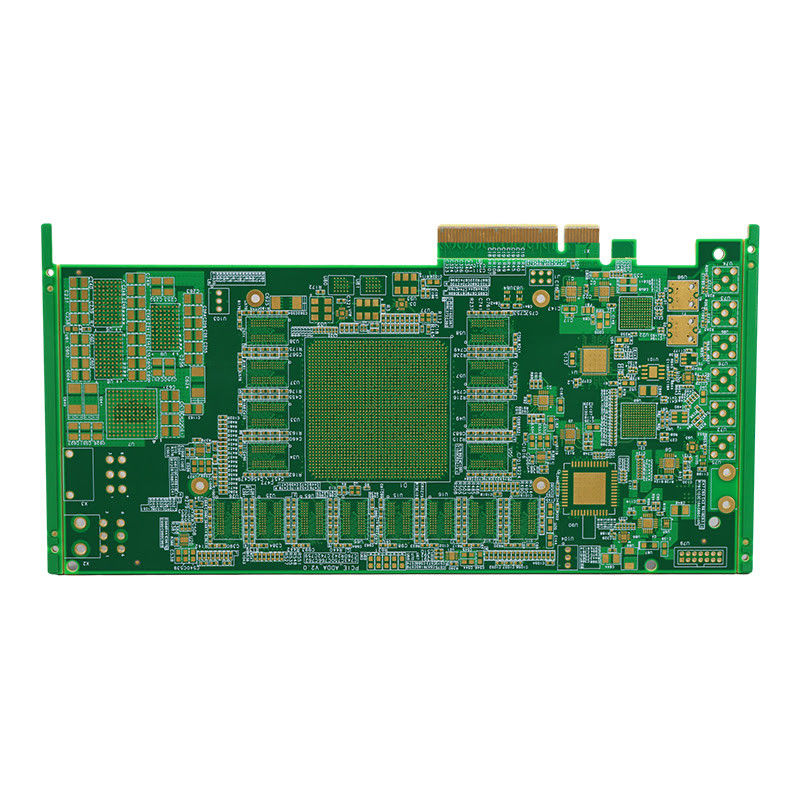

6층 Hdi Pcb 화학 니켈 팔라디움 표면 가공

제품 설명:

HDI PCB 보드는 다양한 산업의 고밀도 상호 연결 요구 사항을 충족시키는 최첨단 제품입니다.이 고급 보드는 복잡한 전자 응용 프로그램에 대한 고성능 및 신뢰할 수있는 솔루션을 제공하기 위해 설계되었습니다.

• HDI 인터커넥트 보드: HDI PCB 보드는 고급 전자 응용 프로그램에서 사용하기 위해 특별히 설계된 고밀도 인터커넥트 보드입니다.복잡한 상호 연결 요구 사항에 대한 컴팩트하고 효율적인 솔루션을 제공합니다.
• 마이크로 비아 PCB 조립: HDI PCB 보드는 더 작고 더 정확한 비아를 만드는 것을 허용하는 마이크로 비아 기술로 장착되어 있습니다. 이것은 상호 연결의 더 높은 밀도를 초래합니다.고속 및 고주파 애플리케이션에 이상적인 옵션으로 만드는.
• 고밀도 계층 PCB: HDI PCB 보드는 더 작은 보드에 더 많은 구성 요소를 배치 할 수있는 고밀도 계층 디자인을 사용합니다.이 결과, 현대 전자 장치 의 요구 에 부합 하는 보다 작고 효율적 인 제품 이 만들어집니다.
• 임피던스 제어: HDI PCB 보드는 임피던스 제어 기능을 제공하여 신호가 손실이나 왜곡없이 원하는 주파수에서 전송되도록합니다.이 기능은 고속 및 고주파 애플리케이션에 매우 중요합니다., HDI PCB 보드가 그러한 요구 사항에 대한 이상적인 선택이됩니다.
• 유리 에포시: HDI PCB 보드는 RO4350B 유리 에포시 물질로 만들어지며, 뛰어난 열 안정성과 기계 강도를 제공합니다. Tg는 280 ° C이며 Er 값은 3 미만입니다.48, 이 재료는 고온 애플리케이션에 적합하며 신뢰할 수있는 성능을 제공합니다.
• 실크스크린: HDI PCB 보드는 흰색, 검은색, 노란색, 빨간색 및 파란색을 포함한 다양한 실크스크린 색상으로 제공되며 디자인 및 사용자 정의 옵션에 유연성을 제공합니다.
• 응용: HDI PCB 보드는 주로 스마트 폰, 태블릿, 노트북, 디지털 카메라 등과 같은 소비자 전자제품에 사용됩니다.높은 밀도 디자인과 고급 기능이 이러한 장치에 대한 이상적인 선택.
• 스텐실 서비스: HDI PCB 보드는 스텐실 서비스를 제공하여 조립 중에 구성 요소의 정확하고 정확한 배치를 보장합니다. 이것은 더 효율적이고 신뢰할 수있는 최종 제품을 제공합니다.

HDI PCB 보드는 복잡한 전자 애플리케이션을 위한 고밀도 상호 연결 솔루션을 제공하는 최첨단 제품입니다.미크로비아 기술, 고밀도 계층 디자인, 이 제품은 다양한 소비자 전자제품에 적합합니다.RO4350B 유리 에포시스 물질과 사용자 정의 할 수있는 실크 스크린 색상을 사용하여 전자 장치 제조업체에 대한 신뢰할 수 있고 다재다능한 옵션이됩니다.또한 스텐실 서비스는 조립 과정에서 정확성과 정확성을 보장하여 고품질의 최종 제품을 제공합니다.다음 전자 프로젝트를 위해 HDI PCB 보드를 선택하고 비교할 수없는 성능과 신뢰성을 경험하십시오..

특징:

• 제품명: HDI PCB 보드
• 계층 수: 1-30 계층
• 유리 에포시: RO4350B Tg280°C, Er<3.48로저스
• PCB 두께: 1.5mm
• 판 크기: 300 * 210 mm
• 공정: 몰입 금
• 주요 특징:
  • 나노 회로 PCB
  • HDI 프린트 와이어링 보드
  • 고밀도 상호 연결 인쇄 회로 보드
  • 콤팩트 설계 및 고속 신호 전송을 위한 첨단 기술
  • 최대 회로 밀도를 위해 최대 30 계층까지
  • RO4350B 높은 열 안정성과 낮은 이전수 상수를 가진 유리 에포시스 물질
  • Tg280°C 우수한 열 저항과 신뢰성
  • Er<3.48 낮은 신호 손실 및 높은 신호 무결성
  • 고품질과 신뢰할 수 있는 재료를 위한 로저스 코프
  • 1얇고 가벼운 디자인에.5mm 두께
  • 다양한 응용 프로그램에서 유연한 사용을 위해 300 * 210mm 보드 크기
  • 탁월한 표면 완공과 용접성을 위한 몰입 금 공정

기술 매개 변수:

응용 프로그램:

HDI PCB 보드는 소비자 전자제품에 널리 사용되는 첨단 상호 연결 보드입니다.다양한 전자 장치에서 고속 신호 전송의 까다로운 요구 사항을 충족 할 수 있습니다..

HDI PCB 보드는 스마트폰과 태블릿에서 필수적인 부품이며, 공간이 제한되어 고속 신호 전송이 중요합니다.그 작은 크기 및 높은 밀도 설계는 그것을 완벽한 이러한 장치의 컴팩트하고 얇은 디자인에 적합 합니다몰입 금 프로세스는 신뢰성 있고 안정적인 연결을 보장하여 고성능 애플리케이션에 적합합니다.

노트북과 컴퓨터에서 HDI PCB 보드는 초고속 신호 전송 능력으로 사용됩니다. 더 빠르고 더 강력한 장치에 대한 수요가 증가함에 따라HDI 인터커넥트 보드는 복잡하고 고속 회로에 필요한 지원을 제공합니다.얇고 컴팩트한 디자인으로 다른 부품들을 위한 더 많은 공간을 장착할 수 있습니다.

HDI PCB 보드는 스마트 워치 및 피트니스 추적기와 같은 웨어러블 장치에도 사용됩니다. 그 작은 크기 및 고밀도 디자인은 이러한 컴팩트 장치에 적합합니다.몰입 금 프로세스는 지속적인 움직임과 마모에도 신뢰성있는 연결을 보장합니다고속 신호 전송 능력은 또한 이 장치들이 빠르고 정확하게 데이터를 수집하고 전송할 수 있게 합니다.

자동차 산업에서 HDI PCB 보드는 고속 신호 전송 능력과 혹독한 환경에 견딜 수 있는 능력으로 사용됩니다.높은 온도와 진동에 견딜 수 있습니다., 차량 제어 시스템 및 인포테인먼트 시스템에 사용하기에 적합합니다.

전체적으로 HDI PCB 보드는 다양한 소비자 전자제품에 다재다능하고 필수적인 부품입니다.그리고 고속 신호 전송 능력은 끊임없이 진화하는 기술 세계에서 신뢰할 수 있고 효율적인 선택으로 만듭니다..

사용자 정의:

제품명: HDI PCB 보드

표면 가공: 화학적 니켈 팔라디움

적용: 소비자 전자제품

스텐실 서비스: 네

PCB 두께: 1.5mm

유리 에포시: RO4350B Tg280°C, Er<3.48로저스

주요 특징:

• 미크로비아 기술 위원회
• 고밀도 PCB 패널
• 미크로비아 기술 위원회
