| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

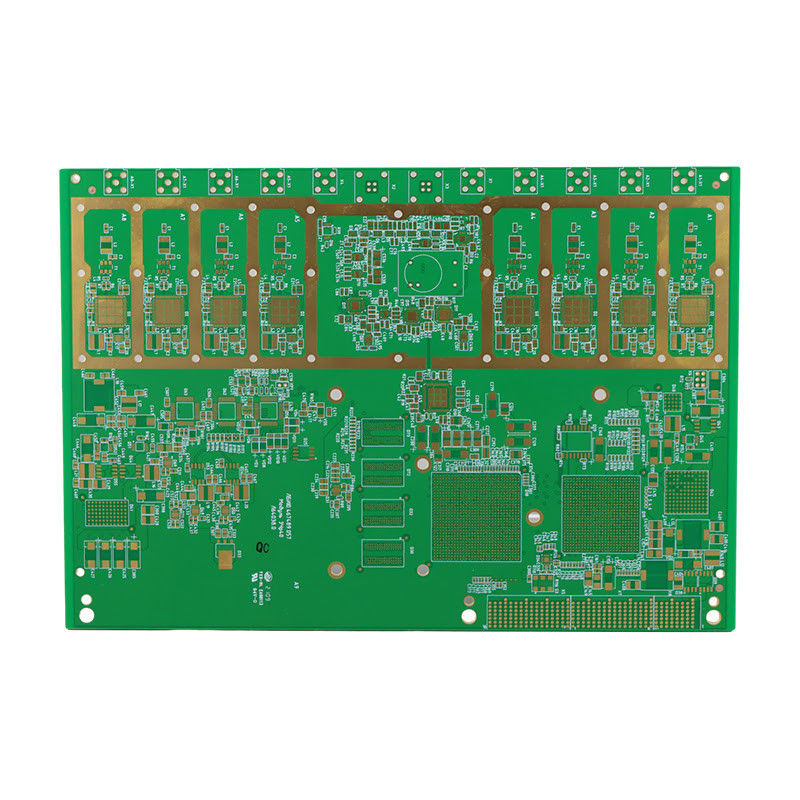

300 * 210 mm 고밀도 다층 PCB, 저항 조절
| 기술 매개 변수 | 가치 |
|---|---|
| PCB 두께 | 10.5mm |
| 적용 | 소비자 전자제품 |
| PCB 테스트 | 100% 테스트 |
| 스텐실 서비스 | 네 |
| 핵심 단어 | 고밀도 인터 커넥터, 고급 인터 커넥트 PCB, HDI 인쇄 배선 보드 |
| 계층 수 | 1-30 층 |
| 계층 수 | 6층 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색, 빨간색, 파란색 등등 |
| 임페던스 제어 | 네 |
| Pcb 이름 | 4L 1+N+1 HDI 보드 |
HDI PCB 보드 (High-Density Interconnect PCB) 는 다양한 소비자 전자제품에 주보드로 사용되는 인쇄 회로 보드이다.이 고급 PCB 기술은 보드에 배치되는 구성 요소의 더 높은 밀도를 허용, 더 작고 더 컴팩트한 설계로 이어집니다.
HDI PCB 보드는 1층에서 30층의 계층 수를 가질 수 있어 다양한 용도로 적합합니다.다재다능성 및 고성능성으로 스마트폰과 같은 소비자 전자제품에 인기 있는 선택지입니다., 태블릿, 노트북, 그리고 다른 휴대용 기기.
HDI PCB 보드의 주요 특징 중 하나는 마이크로 비아 PCB 조립입니다. 마이크로 비아는 다른 층에 구성 요소를 연결 할 수있는 보드에 구멍을 뚫고있는 작은 구멍입니다.보드의 크기를 줄이고 기능성을 높이는 것이것은 제한된 공간에서 고밀도의 구성 요소가 필요한 장치에 이상적입니다.
나노 회로 PCB 기술은 HDI PCB 보드의 제조에도 사용됩니다. 이는 더 높은 수준의 통합을 달성하기 위해 작고 얇은 구성 요소를 사용하는 것을 포함합니다.이 결과 보다 작고 가벼운 보드, 휴대용 전자 장치에 적합합니다.
HDI PCB 보드는 많은 장점으로 인해 소비자 전자 산업에서 널리 사용됩니다. 고밀도 계층 설계로 더 많은 구성 요소가 더 작은 보드에 배치 될 수 있습니다.장치의 전체 크기와 무게를 줄이는 것이것은 스마트 폰과 태블릿과 같은 얇고 컴팩트한 디자인이 필요한 장치에 이상적입니다.
또한 HDI PCB 보드는 흰색, 검은색, 노란색, 빨간색, 파란색 등 다양한 실크 스크린 색상 옵션으로 매우 사용자 정의 할 수 있습니다.이것은 구성 요소를 쉽게 식별 할 수 있으며 보드의 전반적인 미학을 향상시킵니다.또한, 그것은 또한 안정적이고 신뢰할 수 있는 성능을 보장하는 임피던스 제어를 제공합니다.
결론적으로, HDI PCB 보드는 소비자 전자 산업에서 중요한 구성 요소이며, 특히 컴팩트 디자인에서 높은 밀도를 필요로하는 장치에 있습니다.마이크로와 나노 회로 기술, 사용자 정의 기능과 함께, 소비자 전자 메인 보드에 대한 최고의 선택입니다.
우리의 고밀도 상호 연결 (HDI) PCB 보드는 귀하의 특정 요구 사항을 충족시키기 위해 완전히 사용자 정의됩니다.우리의 HDI 프린트 와이어링 보드는 뛰어난 성능과 신뢰성을 제공합니다.
우리의 HDI PCB 보드는 정확한 임피던스 제어, 최적의 신호 무결성을 보장하고 간섭을 최소화하도록 설계되었습니다.성능을 희생하지 않고 컴팩트한 디자인을 제공합니다.우리는 또한 간편한 조립을 위해 스텐실 서비스를 제공하고 최대 내구성을 위해 1.5mm의 PCB 두께를 제공합니다.
