브랜드 이름: | Ben Qiang |
모델 번호: | FR-4/로저스 |
MOQ: | 1pcs |
가격: | custom made |
지불 조건: | 은행 송금/Alipay/PayPal |
공급 능력: | 200,000 평방 미터/년 |

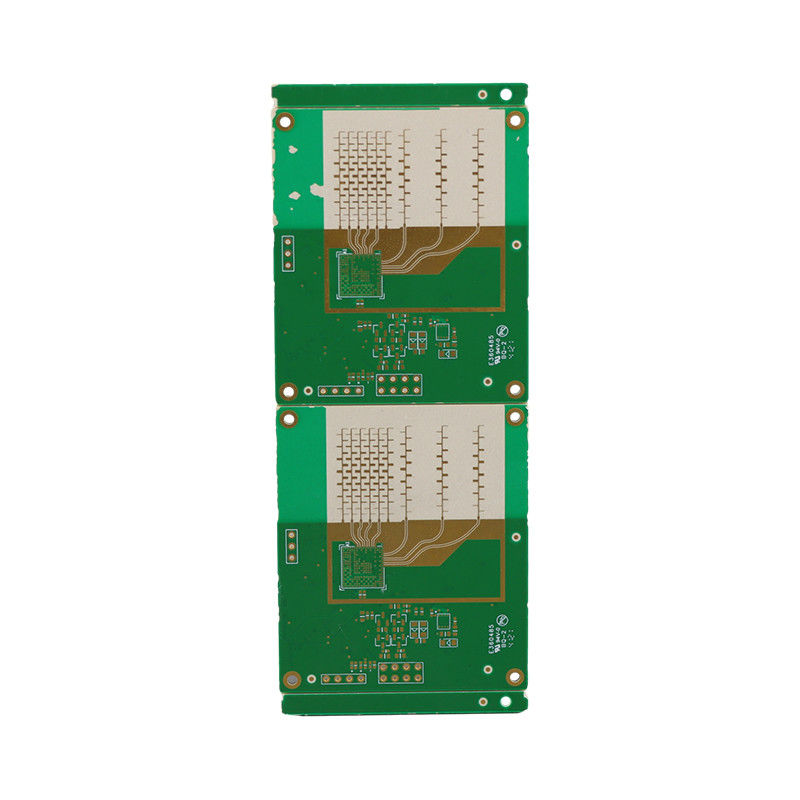

100% 테스트 및 몰입 금 프로세스 고밀도 상호 연결 인쇄 회로 보드
HDI PCB 보드는 고속 및 고밀도 전자 장치의 요구를 충족하도록 설계된 혁명적인 제품입니다. 그것은 300 * 210 mm의 크기의 6층 유리 에포시 보드입니다.다양한 용도로 적합하도록이 첨단 PCB는 Er<3의 고성능 물질인 RO4350B Tg280 °C로 만들어졌습니다.48로저스 회사에서 만든
HDI PCB 보드는 스마트 폰, 태블릿 및 기타 휴대용 전자 장치와 같은 고밀도 응용 프로그램에 특별히 설계되었습니다.그것은 그것의 우수한 전기 성능과 궁극적 인 신뢰성으로 알려져 있습니다, 많은 전자 제조업체의 최우선 선택으로. 고밀도 계층화 및 고급 상호 연결 기술로,이 PCB는 뛰어난 성능과 내구성을 제공합니다.현대 전자 기기에 최적의 선택지.
HDI PCB 보드는 다음과 같은 다양한 산업 분야에서 널리 사용됩니다.
HDI PCB 보드는 고성능과 고밀도 전자 장치의 궁극적인 선택입니다.현대 전자 제조에 가장 좋은 솔루션을 제공합니다.오늘 저희에게 연락하여 고밀도 인터 커넥터를 구입하고 제품을 다음 단계로 끌어 올립니다!
제품 이름 | 4L 1+N+1 HDI 보드 |
적용 | 소비자 전자제품 |
신청 | 본보드 |
공정 | 잠수 금 |
PCB 테스트 | 100% 테스트 |
핵심 단어 | 고밀도 인터 커넥터, 나노 회로 PCB, 고밀도 PCB 패널 |
Pcb 이름 | 4L 1+N+1 HDI 보드 |
유리 에포시 | RO4350B Tg280°C, Er<3.48로저스 |
계층 수 | 1-30 층 |
표면 가공 | 화학적 니켈 팔라디움 |
보드 크기 | 300*210mm |
HDI PCB 보드는 고밀도 애플리케이션을 위해 설계된 매우 진보되고 다재다능한 제품입니다.이 고품질 제품은 특히 현대 기술의 요구 사항을 충족하도록 개발되었습니다, 공간은 프리미엄과 성능이 중요합니다. 이 제품을 사용할 수 있는 다양한 응용 프로그램과 시나리오를 탐구하자.
HDI PCB 보드는 작은 보드에 많은 구성 요소가 배치되어야하는 컴팩트 장치에 대한 완벽한 솔루션입니다.이 제품은 더 많은 층을 제공합니다., 더 많은 구성 요소를 더 작은 공간에 배치 할 수 있습니다. 이것은 스마트 폰, 태블릿 및 기타 휴대용 전자 장치와 같은 응용 프로그램에 이상적입니다.
오늘날의 디지털 시대에서는 다양한 전자 장치의 원활한 작동을 위해 고속 데이터 전송이 중요합니다.HDI PCB 보드는 높은 밀도 계층 디자인으로이 요구를 충족하도록 설계되었습니다.이는 신호 경로를 단축시키고 간섭 가능성을 줄여 더 빠르고 신뢰할 수있는 데이터 전송을 가능하게합니다.이것은 이 제품을 데이터 서버와 같은 애플리케이션에 이상적으로 만듭니다., 라우터 및 다른 고속 통신 장치.
전자 장치의 최상의 성능과 수명을 보장하기 위해서는 신뢰할 수 있고 고품질의 PCB가 필수적입니다. HDI PCB 보드는 침수 금을 표면 완화로 사용합니다.경화 및 산화로부터 우수한 보호를 제공합니다.이것은 PCB가 산업 기계, 의료 장비 및 자동차 전자 장치와 같은 가혹한 환경에 노출되는 응용 프로그램에 적합합니다.
HDI PCB 보드는 최고 수준의 품질과 신뢰성을 보장하기 위해 엄격한 테스트를 받습니다. 각 보드는 100% 테스트 과정에 적용됩니다.연속성을 확인하는 경우이것은 공장 밖으로 나오는 모든 제품이 가장 높은 품질을 가지고 있다는 것을 보장하며 다양한 응용 분야에 적합합니다.
결론적으로, HDI PCB 보드는 매우 다재다능하고 신뢰할 수 있는 제품으로 다양한 애플리케이션에 적합합니다.고밀도 다층 건축이 제품은 뛰어난 성능과 품질을 제공합니다. 100% 테스트 프로세스는 품질과 신뢰성의 최고 표준을 충족하는지 보장합니다.다음의 고밀도 애플리케이션에 완벽한 선택.
우리의 맞춤형 HDI PCB 보드를 통해 최고 수준의 정확성과 성능을 경험하세요. 우리의 나노 회로 PCB 기술은 고밀도 층 PCB를 가능하게 합니다.가장 복잡한 설계에 비견할 수 없는 기능을 제공합니다.우리의 HDI 상호 연결 보드를 통해 더 빠른 신호 전송, 더 높은 신뢰성, 그리고 더 나은 열 관리를 달성할 수 있습니다.
HDI PCB 보드에서는 각 프로젝트가 고유한 요구사항을 가지고 있다는 것을 알고 있습니다.우리의 전문가 팀은 HDI PCB 보드에 대한 기능의 최상의 조합을 결정하기 위해 당신과 긴밀히 협력합니다, 최적의 성능과 신뢰성을 보장합니다.
다양한 실크 스크린 색상 중에서 선택하여 디자인 미적 및 기능적 요구에 맞게 선택하십시오. 클래식 하얀색, 매끄러운 검은색 또는 과감한 색상을 선호하든, 우리는 당신을 보호합니다.
정확한 신호 제어가 필요한 프로젝트의 경우, 우리의 HDI PCB 보드는 임피던스 제어로 사용자 정의 할 수 있습니다. 이 기능은 보드 전체에 일관된 임피던스를 보장합니다.신호 손실을 줄이고 전반적인 성능을 향상시킵니다..
당신의 프로젝트에 대한 특정 보드 크기가 필요합니까? 문제가 없습니다. 우리의 HDI PCB 보드는 원하는 크기, 최대 300 * 210mm에 맞게 사용자 정의 될 수 있습니다.
추가적인 보호와 내구성을 위해, 당신은 당신의 HDI PCB 보드를 화학적 니켈 팔라디움으로 마무리하는 것을 선택할 수 있습니다. 이 코팅은 부식과 마모에 대한 탁월한 저항을 제공합니다.보드의 수명을 더 길게 보장합니다..
HDI PCB 보드의 성능을 더욱 향상시키기 위해, 우리는 몰입 금을 마무리 과정으로 제공합니다. 이것은 더 나은 전기 전도성 및 굽기성을 위해 부드럽고 평면한 표면을 만듭니다.
우리의 HDI PCB 보드와 함께 다음 단계로 프로젝트를 수행 할 준비가 되었습니까? 요금을 받고 사용자 정의 옵션을 논의하기 위해 오늘 저희에게 연락하십시오.저희 팀은 최고 품질의 제품과 뛰어난 고객 서비스를 제공하기 위해 헌신합니다..
우리의 HDI PCB 보드를 선택 주셔서 감사합니다. 제품의 안전한 배달과 보호를 보장하기 위해, 우리는 신중하게 포장 및 운송 프로세스를 설계했습니다.다음 정보를 주의 깊게 읽어보십시오..
우리의 HDI PCB 보드는 견고하고 내구적인 고판 상자에 포장되어 운송 중에 손상을 방지합니다.각 보드는 개별적으로 정전화 방출으로부터 보호하기 위해 정전화 포장으로 포장됩니다.
또한, 우리는 폼 삽입과 거품 포장을 사용하여 보드를 추가적으로 완충하고 보호합니다.이 포장 방식은 시험되었으며 운송 중에 판을 효과적으로 보호한다는 것이 입증되었습니다..
우리는 우리의 HDI PCB 보드에 대한 국내 및 국제 배송 옵션을 제공합니다. 국내 주문을 위해, 우리는 귀하의 제품의 신속한 배달을 보장하기 위해 신뢰할 수 있고 빠른 배송 서비스를 사용합니다.
국제 주문을 위해 우리는 배송 시간을 줄이기 위해 항공 화물 서비스를 사용합니다.또한 국제 운송 규정을 준수하고 운송 도중 손상의 위험을 최소화하기 위해 사용자 지정 포장 및 표시를 사용합니다..
주문이 발송되면 추적 번호를 제공합니다. 이 번호를 사용하여 배송 상태와 예상 배송 날짜를 추적할 수 있습니다.
특별한 배송 요청이 있다면, 주문하기 전에 저희에게 연락하십시오. 우리는 당신의 필요를 수용하기 위해 최선을 다할 것입니다.
HDI PCB 보드에서 우리는 제품을 포장하고 배송하는 데 큰 주의를 기울여 완벽한 상태로 도착하는지 확인합니다. 우리는 귀하의 비즈니스를 높이 평가하고 미래에 귀하에게 봉사하기를 기대합니다.
