| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

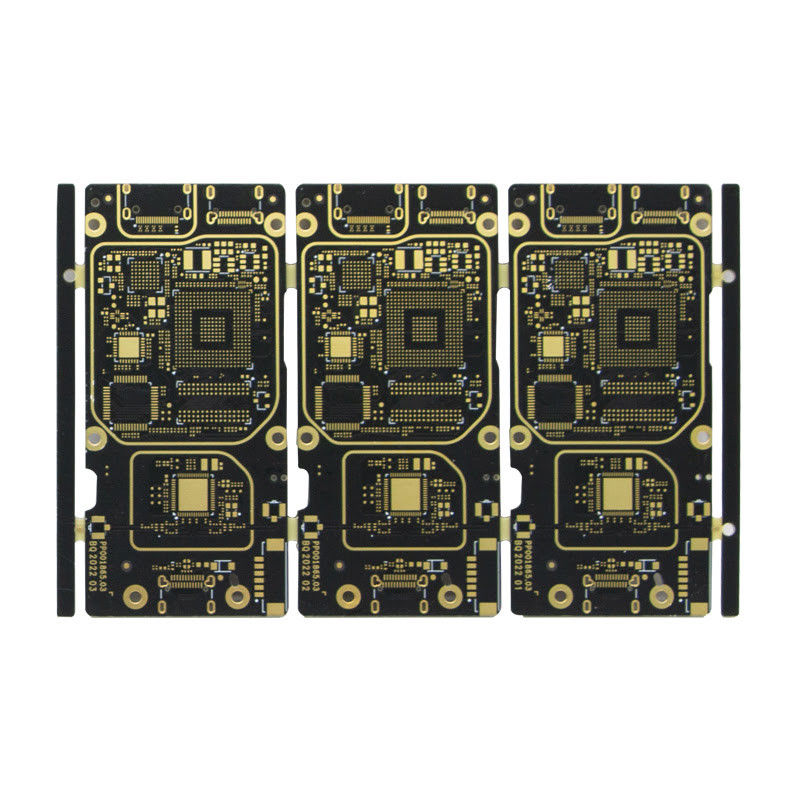

1.0MM 두께 OEM 전자제품용 고주파 인쇄회로판
고주파 PCB 또는 고속 PCB 또는 고주파 마이크로 스트립 PCB로도 알려진 고주파 PCB는 고주파 신호를 처리하도록 특별히 설계된 인쇄 회로 보드의 일종입니다.이 유형의 PCB는 통신 및 자동차 산업과 같은 응용 분야에서 일반적으로 사용됩니다., 고속 및 고주파 신호가 전자 장치의 적절한 작동에 결정적입니다.
결론적으로, 고주파 PCB는 고속, 고주파 전자 시스템에서 중요한 구성 요소이며, 뛰어난 성능과 신뢰성, 내구성을 제공합니다.특화된 디자인과 뛰어난 특징으로, 그들은 통신 및 자동차 산업의 응용에 대한 선호되는 선택입니다.
| 고주파 PCB의 기술적 매개 변수 | 사양 |
|---|---|
| 제품 이름 | 고주파 PCB |
| 판 두께 | 00.2mm-6.35mm |
| 임페던스 값 | ±10% |
| 미나 비아 | 00.1mm 레이저 드릴, 0.2mm 기계 드릴 |
| 최소 구멍 크기 | 00.2mm |
| 사용 | OEM 전자제품 |
| 최종 포일 | 1 온스 |
| 표면 완공 | 잠수 금 |
| 보드 Thk | 1.0MM |
| 로스 준수 | 네 |
| 윤곽 | 진격 및 점수 |
| 고주파 RF PCB | 고주파 스트라이프라인 PCB |
| 고주파 RF PCB 설계 | 고주파 스트리프라인 PCB 설계 |
고주파 PCB, 고주파 인쇄 전선판, 고주파 마이크로파 PCB, 고주파 인쇄 회로판으로도 알려져 있습니다.고주파 전자 장치의 요구를 충족시키기 위해 특별히 설계된 인쇄 회로 보드의 일종입니다.이 유형의 PCB는 극한 조건에서도 높은 성능과 신뢰성을 보장하기 위해 전문 재료와 프로세스를 사용하여 만들어집니다.
고주파 PCB는 고주파 전자 장치가 필요한 다양한 산업에서 널리 사용됩니다.이 제품의 일반적인 응용 분야는 다음과 같습니다.
첨단 기술 실험실을 상상해 보세요. 엔지니어들이 최신 의료 장비 개발에 힘쓰고 있습니다. 이 장비의 중요한 부품 중 하나는 고주파 PCB입니다.정확하고 정확한 신호 처리엔지니어들은 로저스/PTFE와 같은 특화된 재료를 사용하고 있으며 PCB의 품질과 신뢰성을 보장하기 위해 엄격한 제조 프로세스를 따르고 있습니다.완성된 PCB는 의료 장비에 통합됩니다., 극한 조건에서 성능을 보장하기 위해 엄격한 테스트를 통과합니다.
또 다른 시나리오에서는, 엔지니어들이 군사용 항공기에 새로운 통신 시스템을 설계하고 있습니다. 이 시스템은 고속 데이터 처리와 신뢰할 수 있는 신호 전송을 필요로 합니다.고주파 PCB를 사용하여만 달성 할 수 있습니다.엔지니어들은 비행기의 까다로운 요구 사항을 충족시키기 위해 ENIG와 같은 올바른 보드 두께와 표면 완공을 신중하게 선택하고 있습니다.완성 된 PCB는 비행기에 설치되어 중요한 임무에서 사용할 준비가되었습니다..
첨단 의료 장비에서 최첨단 군사 기술에 이르기까지, 고주파 PCB는 다양한 고주파 전자 장치에서 중요한 역할을 합니다.극단적 인 온도 에 견딜 수 있는 능력, 초고속 신호 처리, 신호 무결성을 유지하는 것이 오늘날의 기술 중심의 세계에서 필수적인 요소가 됩니다.
우리의 고주파 PCB는 통신 및 자동차 산업의 응용을 위해 고품질, 고성능 제품입니다.그것은 고 주파수 신호와 고속 데이터 전송의 요구를 충족하도록 특별히 제작되었습니다., 첨단 전자 장치에 대한 이상적인 선택입니다.
우리의 고주파 PCB는 다음과 같은 광범위한 응용 프로그램에 적합합니다.
우리의 고주파 PCB를 주문하려면 다음 사양을 제공하십시오.
우리의 사용자 정의 가능한 보드 두께 옵션과 고주파 기능으로, 우리의 고주파 PCB는 다음 프로젝트에 대한 완벽한 선택입니다. 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오!
고주파 PCB는 섬세하고 완벽한 상태로 목적지에 도착하도록 특별한 포장과 운송이 필요합니다.다음은 우리가 우리의 고주파 PCB를 포장하고 배송하는 단계입니다.:
1먼저, 우리는 고주파 PCB를 면밀히 검사하여 결함이나 손상이 없도록 합니다.
2다음으로, 우리는 PCB를 항 정적 거품으로 포장하여 운송 중에 전극적 방출으로부터 보호합니다.
3포장 된 PCB는 운송 도중 이동을 방지하기 위해 충분한 패딩을 가진 견고한 고지 상자에 배치됩니다.
4필요한 경우, 거품 포장 또는 포장 땅콩과 같은 추가 보호 조치가 PCB를 추가로 고정시키기 위해 사용될 수 있습니다.
5그 후 상자는 봉인되고 운송에 필요한 정보로 표시됩니다.
1우리는 신뢰할 수 있는 운송업체와 협력하여 고주파 PCB의 안전하고 신속한 배송을 보장합니다.
2PCB는 패키지의 크기와 무게와 목적지에 따라 적절한 방법을 사용하여 배송됩니다.
3추적 정보는 고객에게 제공되므로 그들은 그들의 운송의 진행을 모니터링 할 수 있습니다.
4도착 후, 패키지는 배하 과정에서 손상을 방지하기 위해 조심스럽게 처리됩니다.
5배송 후 PCB에 대한 문제나 우려가 있다면, 우리는 고객 서비스팀이 준비되어 있습니다.
이러한 포장 및 운송 단계를 따라, 우리는 우리의 고주파 PCB가 완벽한 상태로 목적지에 도달하고, 당신의 첨단 기술 응용 프로그램에서 사용할 준비가되어 있음을 보장합니다.
