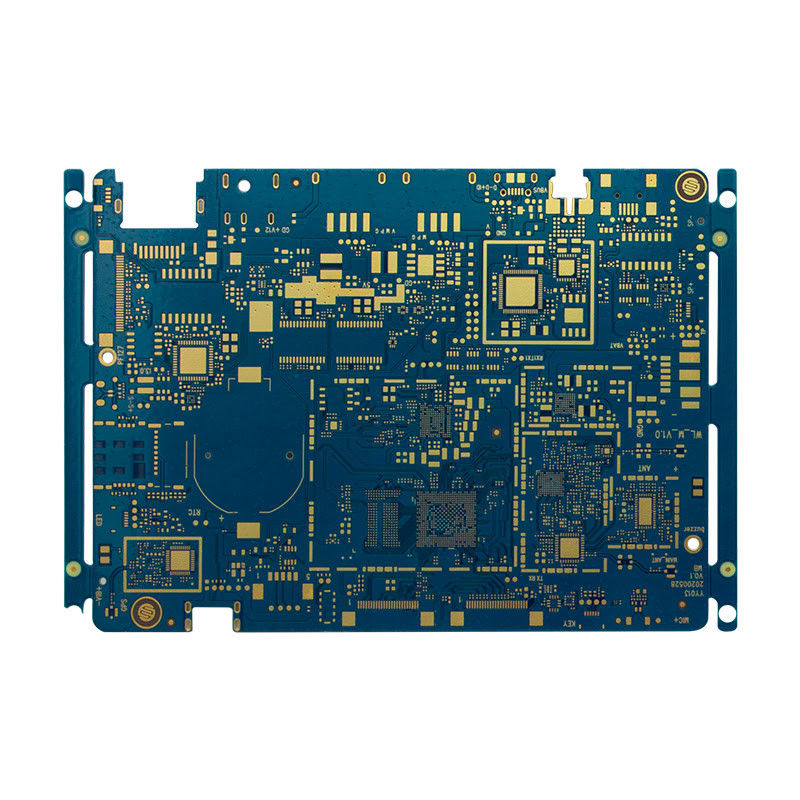

몰입 금 고 주파수 PCB ENIG

제품 설명:

고주파 PCB (High Frequency PCB, High-Frequency Signal PCB) 는 고주파 신호를 처리하고 마이크로파 주파수에서 작동하도록 설계된 특수형 인쇄 회로 보드이다.통신과 같은 산업에서 널리 사용됩니다., 항공우주, 그리고 군사용으로 낮은 손실과 최소한의 간섭으로 고주파 신호를 송수신하고 수신할 수 있습니다.

이 고주파 PCB는 최적의 성능을 보장하기 위해 최고 품질의 재료와 첨단 기술을 사용하여 만들어졌습니다.

이 고 주파수 PCB의 표면 완화는 Immersion Gold, ENIG (Electroless Nickel Immersion Gold) 로도 알려져 있습니다. 이 표면 완화는 뛰어난 부식 저항성, 용접성,그리고 평평한, 정밀한 회로 배치를 위한 부드러운 표면. 그것은 낮은 삽입 손실을 가지고 고 주파수에서도 신호 무결성을 유지하기 때문에 고 주파수 애플리케이션에 이상적입니다.

이 고주파 PCB는 -55°C에서 125°C까지 넓은 온도 범위에서 작동하도록 설계되었습니다.이것은 극단적 인 환경에서 사용하기에 적합하며 혹독한 조건에서도 신뢰할 수있는 성능을 보장합니다..

이 고주파 PCB의 보드 두께는 0.2mm에서 6.35mm까지 다양하며 설계에 유연성과 다양한 전자 장치와의 호환성을 제공합니다.공간이 제한된 컴팩트 장치 또는 더 복잡한 회로에 더 두꺼운 보드가 필요한 더 큰 시스템에서 사용할 수 있습니다..

이 고주파 PCB 를 위해 사용 된 재료는 로저스 또는 PTFE (폴리테트라플루로 에틸렌) 이다. 두 재료 모두 우수한 변압 성질, 낮은 손실 접착, 높은 열 안정성,고주파 애플리케이션에 적합하도록 만드는 것로저스는 고성능 라미네이트이고, PTFE는 전기적, 기계적 특성이 뛰어난 플루오 폴리머입니다.

이 고주파 PCB는 1 온스 (ounce) 또는 35 미크론의 최종 구리 필름 두께를 가지고 있습니다. 더 두꺼운 구리 필름은 신호 손실을 줄이고 신호 품질을 향상시키는 데 도움이됩니다.고 주파수 및 고속 애플리케이션에 적합하도록 만드는.

일반적으로 사용되는 4 가지 주요 유형의 고주파 PCB가 있습니다.

이 유형의 고주파 PCB는 제어 된 임피던스 애플리케이션을 위해 설계되었으며 정확한 라우팅 및 보호가 필요한 고주파 신호에 이상적입니다.그것은 중간에 신호 계층과 상단과 하단에서 지상 평면과 함께 샌드위치 구조를 가지고 있습니다, 훌륭한 신호 격리 및 크로스 스톡을 최소화합니다.

고주파 마이크로 스트립 PCB는 가장 일반적으로 사용되는 유형이며, 다이 일렉트릭 물질의 상단에 선도적 흔적의 단일 층이 있습니다. 하층 층은 바닥 평면으로 작용합니다.그리고 상층은 신호를 전달합니다.그것은 낮은 비용과 높은 양의 생산을 요구하는 응용 프로그램에 적합합니다.

이 유형의 고주파 PCB는 마이크로 스트립과 유사하지만 신호 추적의 양쪽에 추가 지상 평면이 있으며 더 나은 신호 고립 및 방사선을 줄입니다.그것은 일반적으로 고 주파수 및 고속 디지털 응용 프로그램에서 사용됩니다..

고주파 내장 PCB는 PTFE와 같은 낮은 내장 상수를 가진 다이 일렉트릭 물질을 사용하여 지상 평면 두 층 사이의 신호 흔적을 내장하는 전문 유형입니다.이 설계는 더 작은 형태 요소와 향상 된 전기 성능을 허용.

고주파 PCB는 고주파 및 마이크로파 산업의 중요한 구성 요소입니다. 신뢰성 있고 효율적인 신호 전송을 제공합니다.예를 들어, 이머션 골드 (Immersion Gold) 표면, 로저스/PTFE 재료, 1 온스 최종 포일, 요구 응용 프로그램에 대한 이상적인 선택입니다.이 고주파 PCB는 고주파 회로 필요에 대한 다재다능한 솔루션입니다.

특징:

• 고주파 인쇄 전선판
• 고주파 인쇄 회로판
• 고주파 PCB
• 진격 및 점수
• 적용: 통신
• 적용: 자동차
• 표면 완성: 몰입 금
• 구리 두께: 1 온스
• 작동 온도: -55°C ~ 125°C

기술 매개 변수:

응용 프로그램:

기술의 끊임없는 발전으로 인해, 다양한 산업에서 고주파 전자 장치의 필요성이 필수적이 되었습니다.이 고주파 장치들은 효율적이고 신뢰할 수 있는 운영을 보장하는 데 중요한 역할을 합니다.이 부분에서 고주파 PCB는 고주파 및 마이크로파 애플리케이션에 대한 고급 솔루션을 제공합니다.

고주파 PCB, 고주파 전파 PCB 또는 고주파 마이크로파 PCB로도 알려져 있습니다.고주파 및 마이크로파 애플리케이션을 위해 특별히 설계된 인쇄 회로 보드의 종류입니다.500MHz에서 2GHz의 주파수 범위로,이 PCB는 빠른 신호 전송과 낮은 신호 손실을 달성하기 위해 전문 재료와 제조 프로세스를 사용합니다.

• 판 두께:00.2mm-6.35mm
• 윤곽:진격 및 점수
• 보드 Thk:1.0MM
• 최소 구멍 크기:00.2mm
• 사용:OEM 전자제품

이 제품의 고 주파수 및 마이크로 웨이브 기능으로 인해 다음과 같은 광범위한 응용 분야에 적합합니다.

• 전기통신:고주파 PCB는 안테나, 위성 통신 시스템, 트랜시버 및 기타 장치에 대한 통신 산업에서 널리 사용됩니다.이 PCB는 빠르고 안정적인 신호 전송을 가능하게 합니다., 신뢰성 있는 커뮤니케이션을 보장합니다.
• 항공우주 및 국방:항공우주 및 국방 부문에서 레이더와 위성 시스템의 사용이 증가함에 따라 고주파 전자 장치의 수요도 증가했습니다.고주파 PCB는 이러한 애플리케이션에 매우 중요합니다., 효율적인 운영을 위해 고속 데이터 처리 및 전송을 제공합니다.
• 의료 장비:고 주파수 PCB는 MRI 기계, 초음파 장치 및 기타 의료 장비에도 사용됩니다. 이러한 PCB는 정확하고 빠른 신호 처리를 보장합니다.정확한 진단과 치료가 가능하도록.
• 자동차 산업:첨단 운전자 보조 시스템 (ADAS) 및 자동차 산업의 다른 고주파 응용 프로그램의 증가와 함께, 고주파 PCB는 빠르고 신뢰할 수있는 데이터 전송을 보장하는 데 사용됩니다.,안전과 성능 향상을 위해
• 산업 제어 시스템:고주파 PCB는 PLC, DCS 및 SCADA 시스템과 같은 다양한 산업 제어 시스템에도 사용됩니다. 이러한 PCB는 고속 데이터 처리 및 전송을 제공합니다.생산 과정에 대한 효율적이고 정확한 통제를 보장합니다..

고주파 PCB는 전통적인 PCB보다 여러 가지 장점을 제공하며 고주파 및 마이크로파 응용 프로그램에 선호되는 선택이됩니다.

• 낮은 신호 손실:고주파 PCB에 사용되는 전문 재료와 제조 과정은 신호 손실을 최소화하여 빠르고 안정적인 신호 전송을 보장합니다.
• 고속 데이터 처리:500MHz에서 2GHz의 주파수 범위로, 고주파 PCB는 고속 데이터 처리를 가능하게하여 고급 응용 프로그램에 적합합니다.
• 내구성:고주파 PCB는 높은 온도와 극한 환경에 견딜 수 있도록 설계되어 매우 내구적이고 신뢰할 수 있습니다.
• 사용자 정의:이 PCB는 특정 요구 사항에 따라 사용자 정의 될 수 있으며 설계 및 기능의 유연성을 허용합니다.

고주파 PCB는 다양한 산업에 첨단 솔루션을 제공하여 고주파 전자계의 혁명을 일으켰습니다그리고 사용자 정의 옵션, 이 PCB는 현대 기술의 필수 요소가 되었습니다.

사용자 정의:

우리의 고주파 PCB는 OEM 전자제품용으로 고품질의 제품입니다. 그것은 고주파 애플리케이션에 사용하도록 특별히 설계되었습니다.고주파 RF PCB, 그리고 고주파 라디오 주파수 PCB 프로젝트.
우리의 고주파 PCB의 최종 포일은 1 온스이며, 그 내구성과 신뢰성을 보장합니다.부식으로부터 우수한 보호를 제공하고 PCB의 긴 수명을 보장합니다.우리는 고주파 응용 프로그램에서 정확성의 중요성을 이해합니다. 그래서 우리의 장애 값은 ± 10%의 허용량을 가지고 있습니다.이것은 신호의 정확성을 보장하고 간섭을 최소화합니다..
우리의 고주파 PCB는 또한 0.2mm의 최소 구멍 크기를 가지고 있습니다. 복잡한 디자인과 부품의 정확한 배치를 허용합니다.당신은 당신의 PCB가 당신의 정확한 사양과 요구 사항을 충족시킬 것이라고 확신 할 수 있습니다.
우리의 고주파 PCB를 신뢰하여 모든 고주파 요구에 대한 탁월한 성능과 신뢰성을 제공합니다.우리의 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 지금 저희에게 연락하고 우리는 어떻게 당신의 프로젝트를 생명으로 가져올 수 있습니다.

포장 및 운송:

우리의 고주파 PCB는 고객에게 안전한 배달을 보장하기 위해 신중하게 포장됩니다.

1. 먼저, 우리는 PCB의 민감한 부품을 보호하기 위해 반 정적 재료를 사용합니다.
2. 다음으로, PCB는 운송 중에 어떤 움직임도 방지하기 위해 사용자 지정 크기의 상자에 배치됩니다.
3. 그 다음 상자 는 더 많은 완충 및 보호 를 제공하기 위해 거품 랩 이나 폼 으로 채워진다.
4. 마지막으로, 상자 는 내용물 을 고정 하기 위해 단단 한 테이프 로 봉인 됩니다.
5. +

우리는 고객의 요구를 충족시키기 위해 다양한 배송 옵션을 제공합니다. 다음은 우리의 일반적인 배송 과정입니다:

1. PCB가 포장되면 배달 트럭이나 비행기에 탑승합니다.
2. 우리의 운송 파트너는 패키지가 신중하게 처리되고 적시에 배달되도록 보장합니다.
3. 패키지가 목적지에 도착하면 수신자 또는 지정된 개인에 의해 서명됩니다.
4. 운송 중에 문제가 발생하거나 손상이 발생하면 고객 서비스 팀은 문제를 해결하고 해결할 수 있습니다.

고주파 PCB를 선택해 주셔서 감사합니다. 우리는 고객에게 최고 품질의 제품과 안전한 배송을 제공하기 위해 노력합니다.
