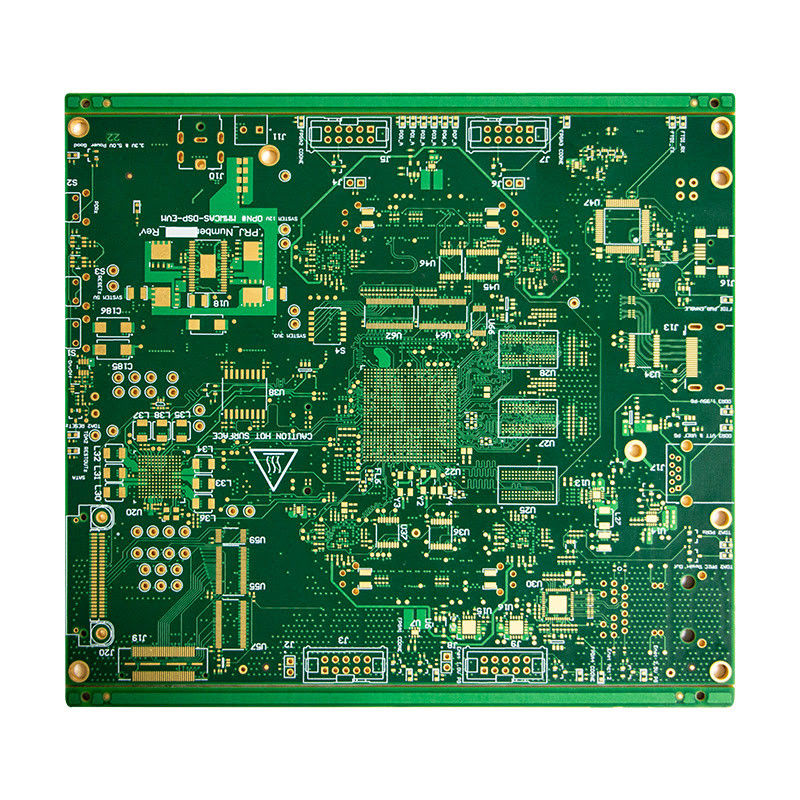

통신 자동차 고주파 회로판 1.0MM 두께

제품 설명:

특징:

• 제품명: 고주파 PCB
• 표면 가공: ENIG
• 적용: 통신, 자동차
• 최소 구멍 크기: 0.2mm
• 윤곽: 진압 및 점수
• 사용: OEM 전자제품
• 고주파 마이크로 스트립 PCB
• 고주파 RF PCB
• 고주파 라디오 주파수 PCB

기술 매개 변수:

응용 프로그램:

고주파 PCB, 고주파 마이크로파 PCB, 고주파 RF PCB 또는 고주파 전파 PCB로도 알려져 있습니다.고속 효율적인 통신과 기술에 대한 수요를 충족시키기 위해 설계된 최첨단 제품입니다.그것은 고 주파수 신호를 처리하고 낮은 손실 전송을 제공하기 위해 특별히 설계 된 인쇄 회로 보드의 일종입니다.4G/5G 통신과 같은 다양한 산업에서 중요한 구성 요소가됩니다.항공우주 기술, 의료 장비

고주파 PCB는 다른 유형의 PCB 중에서 눈에 띄게 만드는 몇 가지 주요 특성을 자랑합니다.

• 최종 포일: 1온스- 고주파 PCB는 고주파 회로의 표준 두께인 1 온스 (1oz) 의 최종 포일을 사용하여 제조됩니다.이것은 고주파 신호를 전송 할 때 PCB의 안정성과 신뢰성을 보장합니다..
• 재료: 로저스/PTFE- 고주파 PCB는 로저스 또는 PTFE (폴리테트라플루로 에틸렌) 와 같은 고품질 및 저손실 물질로 만들어집니다.이 물질 들 은 뛰어난 변압 성질 을 가지고 있으며 신호 손실 을 일으키지 않고 높은 주파수 를 처리 할 수 있다, 고주파 회로 설계에 이상적입니다.
• 구리 두께: 1 온스- 고주파 PCB의 구리 두께도 1 온스입니다. 고주파 회로의 표준입니다.이것은 PCB가 간섭이나 신호 손실을 일으키지 않고 고주파 신호를 처리 할 수 있음을 보장합니다..
• 사용: OEM 전자제품- 고주파 PCB는 오리지널 장비 제조사 (OEM) 전자제품에 널리 사용됩니다.한 회사가 설계하고 생산하지만 다른 회사의 브랜드 이름으로 판매되는 제품을 의미합니다.이것은 다양한 전자 응용 프로그램에서 고 주파수 PCB의 신뢰성 및 효율성을 강조합니다.
• 로스 컴플라이언트: 네- 고주파 PCB는 또한 전자 제품에서 특정 위험한 물질의 사용을 제한하는 위험 물질 제한 (RoHS) 지침을 준수합니다.이것은 고 주파수 PCB를 환경 친화적이고 다양한 산업에 사용할 수 있도록합니다..

고주파 PCB는 다양한 응용 프로그램 및 시나리오에서 사용할 수있는 다재다능한 제품입니다.

• 4G/5G 통신- 4G와 5G 기술의 등장으로 고속 및 효율적인 통신에 대한 수요가 증가했습니다.고주파 PCB는 간섭이나 손실을 일으키지 않고 고주파 신호의 전송을 가능하게 하기 때문에 4G/5G 통신 시스템의 필수 부품입니다., 원활하고 신뢰할 수 있는 연결을 보장합니다.
• 항공 우주 기술- 고주파 PCB는 통신 및 항법 시스템에서 고주파 신호가 결정적 인 항공 우주 기술에서도 널리 사용됩니다.저손실 물질과 고주파 PCB의 효율적인 설계는 우주에서 극단적인 조건에서 사용하기에 적합합니다..
• 의료 장비- 의료 분야에서, 고주파 신호는 MRI 기계, 초음파 및 의료 영상 장치와 같은 다양한 장비에 사용됩니다.간섭을 일으키지 않고 이러한 신호를 전송할 수 있도록 합니다.의료 장비의 정확성과 신뢰성을 보장합니다.
• 고속 신호 전송- 고주파 PCB는 데이터 센터, 통신 및 레이더 시스템과 같은 고속 신호 전송 응용 프로그램에도 널리 사용됩니다.효율적 인 설계 및 낮은 손실 재료는 왜곡 또는 손실을 일으키지 않고 고속 신호를 처리하는 데 이상적입니다..

고주파 PCB는 우리가 통신하고 기술을 사용하는 방식에 혁명을 일으켰습니다.그리고 고속 신호를 처리할 수 있는 능력은 전자계의 게임 전환기를 만듭니다.신뢰성, 효율성, 그리고 환경 표준에 대한 준수로, 고주파 PCB는 진정으로 미래의 제품입니다.

사용자 정의:

• 제품 이름:고주파 PCB
• 구멍 직경:0.2mm (최소)
• 임페던스 값:±10%
• 표면 마감:ENIG (전기 없는 니켈 몰입 금)
• 적용:통신 및 자동차 산업
• 소재:로저스/PTFE

고주파 PCB에서 우리는 고주파 라디오 주파수 PCB, 고주파 마이크로 스트립 PCB, 고주파 스트라이라인 PCB, 고주파 하이브리드 PCB,고주파 밀리미터 파동 PCB우리의 고주파 PCB는 통신 및 자동차 산업의 고객의 특정 요구를 충족하도록 설계되었습니다.

우리의 고주파 PCB는 0.2mm의 최소 구멍 크기로 제조되어 정확하고 정확한 성능을 보장합니다. 우리의 PCB의 임피던스 값은 ± 10%에서 유지됩니다.신뢰성 있고 안정적인 신호 전송우리는 산화와 노폐에 대한 우수한 보호를 제공하는 ENIG 표면 가공을 사용합니다. 우리의 PCB는 가혹한 환경에서 장기 사용에 적합합니다.

우리의 고주파 PCB는 일반적으로 통신 및 자동차 애플리케이션에서 고주파 신호가 필요한 데 사용됩니다. 그들은 로저스 또는 PTFE 재료로 설계되었습니다.우수한 전기적 특성을 가지고 있으며 높은 온도에 견딜 수 있습니다., 까다로운 환경에서 사용하기에 적합합니다.

고주파 PCB에서 우리는 고객의 특정 요구를 충족시키기 위해 사용자 정의의 중요성을 이해합니다.경험 많은 엔지니어와 기술자들로 구성된 우리 팀은 고객의 요구 사항을 이해하고 고유 한 요구 사항을 충족시키기 위해 맞춤형 솔루션을 제공하기 위해 고객과 긴밀히 협력합니다.최첨단 장비와 첨단 기술로, 우리는 생산 과정의 모든 단계에서 가장 높은 품질 표준을 보장합니다.

고주파 PCB를 선택하여 고주파 PCB 요구 사항을 맞춤화하여 우수한 품질, 정확성 및 성능을 경험하십시오. 요금을 받으려면 오늘 저희에게 연락하거나 서비스에 대해 더 자세히 알아보십시오.

포장 및 운송:

고주파 PCB에서는 제품을 포장하고 배송하는데 매우 주의를 기울여 완벽한 상태로 여러분의 문 앞에 도착하도록 합니다.우리의 포장 과정은 업계의 표준과 지침을 따르고 있습니다.

첫째, 모든 고주파 PCB는 포장되기 전에 검사되고 테스트됩니다. 이것은 고객에게 가장 높은 품질의 제품만 배송되는 것을 보장합니다.PCB는 그 다음 운송 중에 정적 전기에 의한 손상을 방지하기 위해 주의 깊게 반 정적 가방에 배치됩니다..

다음으로 PCB는 외부의 영향으로부터 보호할 수 있는 충분한 포장과 함께 견고한 고판 상자에 배치됩니다.예를 들어 제품 이름, 양, 배송 주소

우리는 귀하의 특정 필요와 예산에 맞게 다양한 배송 옵션을 제공합니다. 우리의 표준 배송 방법은 DHL, UPS, FedEx와 같은 평판 좋은 국제 택배 서비스를 통해입니다.이것은 전세계의 모든 장소에 신속하고 신뢰할 수 있는 배달을 보장합니다..

대형 주문 또는 대용량 배송에 대해서는 해상 화물 또는 항공 화물 서비스를 제공합니다. 이러한 배송 옵션에 대한 가격 및 추정 배송 시간을 위해 저희에게 연락하십시오.

국제 주문에 관세 및 관세 수수료가 부과 될 수 있습니다.이 수수료는 고객의 책임이며 배송 비용에는 포함되지 않습니다.주문하기 전에 해당 수수료에 대한 자세한 정보를 현지 관세청에 문의하십시오.

우리의 포장 및 배송 과정에 대한 모든 질문이나 우려에 대해, 저희에게 연락하는 것을 주저하지 마십시오.우리는 당신에게 최고의 서비스를 제공하고 당신이 받는 모든 고주파 PCB에 대한 만족을 보장합니다..
