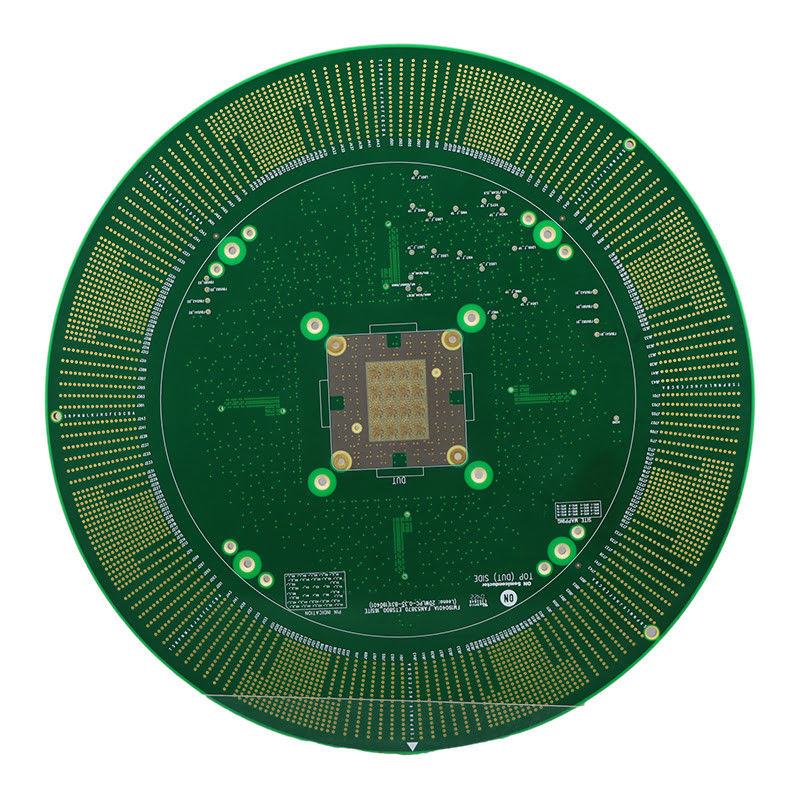

반도체 PCB (반도체 PCB) 는 반도체 산업을 위해 특별히 설계된 인쇄 회로 보드의 일종이다.그것은 생산과 관련된 다양한 응용 프로그램에 사용됩니다., 반도체 장비의 시험 및 작동

반도체 산업용 PCB는 반도체 제조 공정의 까다로운 요구를 충족시키기 위해 높은 정확성과 품질로 만들어집니다.그것은 반도체 생산의 중요한 구성 요소이며 반도체 장비의 효율성과 신뢰성을 보장하는 데 중요한 역할을합니다..

• 굴착 크기:분 0.0078 ′′ (0.2mm)- 반도체 PCB의 굴착 크기는 매우 정확하며 전자 구성 요소를 배치하기 위해 작은 구멍과 마이크로 비아를 만들 수 있습니다.
• 특별:맹인 미크로비아- 이 특징은 PCB의 한쪽에서만 보이는 미세 비아를 생성 할 수 있으며, 복잡하고 컴팩트한 반도체 장비 설계에 이상적입니다.
• 테스트 서비스:기능 테스트, 100% 테스트- 반도체용 PCB는 반도체 생산 과정에서 기능성과 신뢰성을 보장하기 위해 엄격한 테스트를 받는다.
• 계층 수:36- 36층으로 구성된 이 PCB는 반도체 장비에 필요한 복잡한 배선 및 전자 부품 배치에 대한 컴팩트하고 효율적인 솔루션을 제공합니다.
• 소재:FR-4- 이 고품질의 방화 retardant 물질은 우수한 전기 및 기계적 특성으로 인해 반도체 산업에서 널리 사용됩니다.

반도체 PCB는 반도체 산업에서 다양한 응용 프로그램 및 시나리오에 널리 사용됩니다. 가장 일반적인 것 중 일부는 다음과 같습니다.

• 반도체 생산- PCB for Semiconductor 는 반도체 생산에 필수적인 부품입니다. 이 PCB 는 발사 및 접착, 테스트 및 포장까지 제조 과정의 다양한 단계에서 사용됩니다..
• 반도체 검사- PCB는 반도체 장비의 중요한 부분이기 때문에 기능과 신뢰성을 보장하기 위해 테스트를 받습니다.정확하고 안정적인 결과를 제공합니다..
• 반도체 장비 작동- 반도체용 PCB는 반도체 장비의 작동의 필수 요소입니다.필요한 전기 연결을 제공하고 장비의 전자 부품의 기능을 지원합니다..
• 반도체 장비 유지보수- 반도체용 PCB는 반도체 장비의 정기적인 유지 보수 및 수리에도 사용됩니다. 높은 정확성과 품질은 장비의 원활하고 효율적인 작동을 보장합니다.

반도체 PCB는 반도체 산업의 필수 제품으로 반도체 장비의 생산, 테스트 및 운영에 신뢰할 수 있고 효율적인 솔루션을 제공합니다.높은 정밀도로, 품질, 그리고 맹인 마이크로 비아와 같은 특수 기능, 그것은 모든 반도체 응용 프로그램 또는 시나리오에 대한 완벽한 솔루션입니다.반도체 장비에 반도체 PCB를 선택하고 비교할 수 없는 성능과 신뢰성을 경험.
