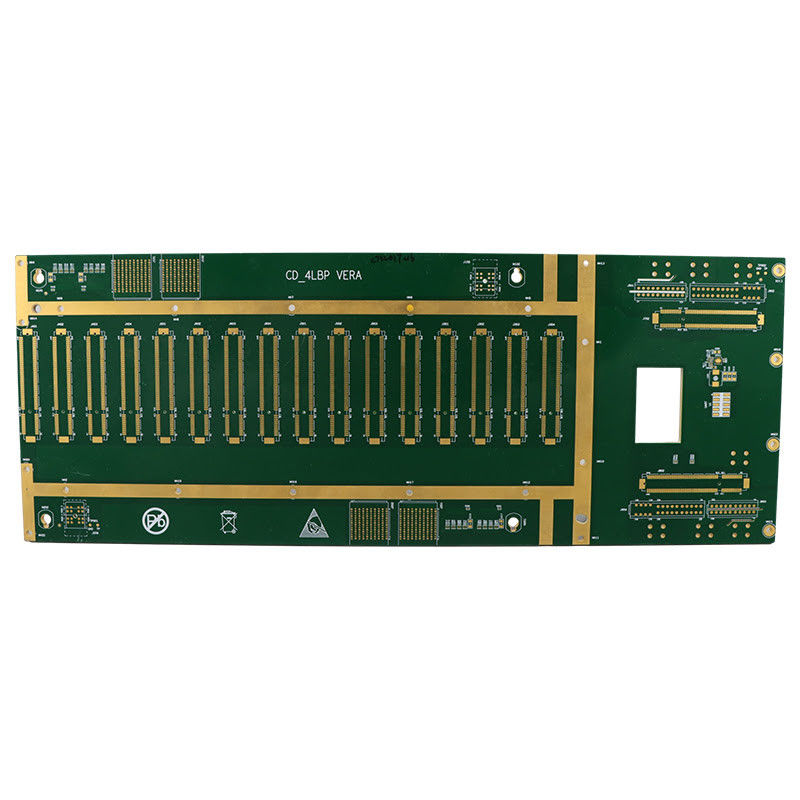

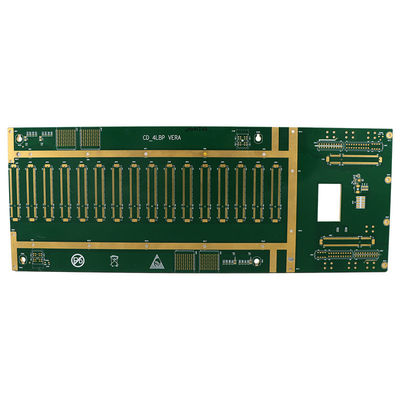

홀 기술을 통한 반도체 PCB의 손바닥 조립

제품 설명:

반도체 PCB (반도체 PCB, PCB for Semiconductor) 는 반도체 산업을 위해 특별히 설계된 인쇄 회로 보드의 일종이다.컴퓨터 포함, 스마트폰, 그리고 다른 소비자 전자제품.

사용:반도체 PCB는 주로 OEM 전자제품에 사용되며 다양한 전자 제품의 생산 과정에 포함됩니다.그것은 반도체 제조에서 필수적인 구성 요소이며 전자 장치의 성능과 신뢰성을 보장하는 데 결정적인 역할을합니다..

특별:반도체 PCB의 탁월한 특징 중 하나는 블라인드 마이크로 비아를 지원 할 수있는 능력입니다. 이것은 보드의 설계와 레이아웃에 더 많은 유연성을 허용합니다.또한 구성 요소의 밀도가 증가합니다.블라인드 마이크로 비아 또한 더 나은 신호 무결성을 제공하고 PCB의 전체 크기를 줄입니다.

특징:반도체 PCB는 FR4 High TG로 만들어집니다. 뛰어난 다이렉트릭 성질과 낮은 손실 톱니질로 유명한 고성능 물질입니다. 이것은 고주파 응용 프로그램에 이상적입니다.반도체 산업에서 발견되는 것 처럼.

구멍 기술을 통해:전통적인 PCB와 달리 반도체 PCB는 구멍 기술을 사용하지 않습니다. 대신 더 작고 더 컴팩트한 디자인을 허용하는 고급 표면 마운트 기술을 사용합니다.또한 생산시간이 빨라지고 비용도 낮아집니다..

테스트 서비스:반도체 PCB의 최고 품질과 신뢰성을 보장하기 위해 엄격한 테스트를 거칩니다. 여기에는 회로에서 결함이 있는지 확인하는 기능 테스트가 포함됩니다.모든 부품이 제대로 작동하는지 확인하기 위해 100% 테스트이 테스트 서비스는 반도체 산업의 무결성을 유지하는 데 매우 중요합니다.

전반적으로 반도체 PCB는 반도체 생산의 중요한 구성 요소이며 전자 장치의 성능과 신뢰성에 중요한 역할을합니다.특유의 특징과 첨단 기술로, 그것은 고품질과 고성능 PCB를 필요로 하는 OEM 전자 제품을위한 선택입니다.

특징:

• 제품명: 반도체 PCB
• 특별: 맹인 미생물
• 미니 추적 너비: 0.1mm
• 표면 가공: ENIG
• 재료: FR-4
• 굴착 크기: 미니 0.0078mm
• 반도체용 인쇄 회로판
• 반도체용 회로판
• 반도체용 인쇄 PCB
• 반도체용 PCB

기술 매개 변수:

응용 프로그램:

단 1주간의 납품시간으로, 우리의 반도체 PCB는 빠른 속도와 시간에 민감한 제조 프로세스에 대한 훌륭한 선택입니다.우리는 효율성의 중요성을 이해하고 반도체 산업의 요구를 충족시키기 위해 당시에 제품을 공급하기 위해 노력합니다..

우리의 PCB의 녹색 용접 마스크 색상은 시각적으로 매력적일 뿐만 아니라 보드의 구성 요소에 대한 보호층으로도 작용합니다. 그것은 단절을 방지하고 단장,반도체 제조용 PCB의 신뢰성 및 내구성을 보장합니다..

반도체용 PCB는 12층으로 설계되어 있으며, 반도체 장치의 복잡한 회로에 대한 컴팩트하고 효율적인 솔루션을 제공합니다.이것은 더 쉬운 조립과 더 작은 형태 요소를 허용, 제조 과정에서 귀중한 공간을 절약합니다.

반도체 PCB에서 FR4 고 TG 재료를 사용하는 것은 다른 제조업체와 구별됩니다. 이 고품질, 저손실 물질은 우수한 전기 성능과 안정성을 제공합니다.반도체 산업의 고 주파수 애플리케이션에 이상적입니다..

반도체용 PCB는 구멍 기술을 사용하지 않습니다. 시간이 많이 걸리고 노동이 많이 소요되죠.우리는 제조 과정에서 더 높은 효율성과 정밀도를 위해 고급 표면 장착 기술 (SMT) 을 사용합니다..

우리의 반도체 PCB는 반도체 제조를 위해 특별히 설계되어 이 산업에서 필수적인 구성 요소로 사용되고 있습니다.

• 융합 회로 (IC)
• 마이크로프로세서
• 트랜지스터
• 다이오드
• 태양 전지

반도체용 PCB는 다음과 같은 다양한 시나리오에서 찾을 수 있습니다.

• 반도체 제조 공장
• 전자 부품 생산 시설
• 연구 및 개발 연구소
• 소비자 전자제품 제조
• 산업 자동화 시스템

사용자 정의:

우리의 반도체 인쇄 회로 보드 (PCB) 는 반도체 산업을 위해 특별히 설계되어 전자 회로에 대한 고품질 및 신뢰할 수있는 솔루션을 제공합니다.우리의 전문 지식과 첨단 기술로, 우리는 당신의 독특한 요구 사항을 충족하기 위해 다양한 사용자 정의 서비스를 제공합니다.

우리의 PCB는 최고 수준의 로저스 4003c 소재로 만들어졌습니다. 우수한 전기적, 기계적 특성으로 알려져 있습니다. 이것은 반도체 회로에 높은 성능과 내구성을 보장합니다.

우리 는 PCB 를 만들기 위해 FR-4 재료를 사용 합니다. 이 재질 은 높은 강도, 열 저항성, 그리고 낮은 열 팽창성 으로 유명 합니다. 이 점 때문에 반도체 산업 의 까다로운 요구 사항 에 이상적 인 선택 이 됩니다.

우리의 손바닥 PCB 조립 서비스는 모든 PCB 요구에 대한 단독 솔루션을 제공합니다. 디자인과 프로토타입에서 생산과 테스트까지,우리는 공정의 모든 단계를 정확하고 효율적으로 처리합니다.이것은 당신이 당신의 핵심 사업에 집중할 수 있도록 하고 우리는 당신의 PCB 필요를 돌볼 수 있습니다.

우리는 반도체 산업에서 정확성과 정확성의 중요성을 알고 있습니다.회로에서 신호의 원활하고 신뢰할 수 있는 전송을 보장.

우리의 표준 용접 마스크 색상은 녹색입니다. 높은 콘트라스트와 가시성으로 알려져 있습니다.우리는 또한 당신의 취향에 따라 색상을 사용자 정의 할 수있는 옵션을 제공합니다.

반도체 회로 보드에 대한 여러분의 파트너로 우리를 선택하세요.그리고 우리는 우리의 맞춤형 솔루션으로 당신의 기대를 초과하기 위해 노력합니다. 귀하의 요구 사항을 논의하고 사용자 정의 반도체 PCB에 대한 견적을 얻기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

우리의 반도체 PCB는 신중하게 포장되어 안전하게 여러분의 집 문까지 배달됩니다.

• 각 PCB는 먼저 정적 전기에 의한 잠재적 손상으로부터 보호하기 위해 정적 방역 가방에 배치됩니다.
• 그 후 반 정적 봉지는 단단 한 고판 상자 에 넣고, 그 상자 에는 제품 이름 과 주문 번호 가 붙어 있다.
• 추가 보호 를 위해 박스 에 더 많은 거품 팩 이나 폼 패딩 을 추가 한다.
• 그 상자 는 그 다음 주문 에 포함 된 다른 물건 들 과 함께 더 큰 배송 상자 에 넣는다.
• 배송 상자는 접수자의 주소와 추적 번호로 봉인되어 표시됩니다.
• 국제 주문에 관세 양식과 필요한 문서가 포함되어 있습니다.

당사는 신뢰할 수 있는 운송업체와 협력하여 당시에 안전하고 안전한 배송을 보장합니다. 주문이 배송되면 추적 정보를 담은 확인 이메일을 받게 됩니다.

특별한 포장 또는 배송 요청에 대해서는 고객 서비스 팀에 문의하시기 바랍니다.

FAQ:

• 질문: 반도체 PCB는 무엇입니까?
  A: 반도체 PCB는 전자 장치에서 통합 회로와 전자 구성 요소 사이의 전기 연결을 제공하기 위해 사용되는 인쇄 회로 보드의 일종입니다.
• Q: 반도체 PCB에는 어떤 재료가 사용되나요?
  A: 반도체 PCB는 일반적으로 유리섬유, 구리 및 용접 마스크와 같은 재료로 만들어집니다.
• 질문: 반도체 PCB는 어떻게 제조되나요?
  A: 반도체 PCB는 광성리토그래피라고 불리는 과정을 사용하여 제조됩니다. 광감각 물질에 패턴을 전송하기 위해 빛을 사용하는 과정입니다.
• 질문: 반도체 PCB의 목적은 무엇입니까?
  A: 반도체 PCB는 전자 장치에서 전자 구성 요소의 통합 플랫폼을 제공하여 통합된 단위로 함께 작동 할 수 있도록 사용됩니다.
• Q: 어떤 종류의 장치는 반도체 PCB를 사용합니까?
  A: 반도체 PCB는 컴퓨터, 스마트 폰, 텔레비전 및 기타 소비자 전자제품 등 다양한 전자 장치에 사용됩니다.
