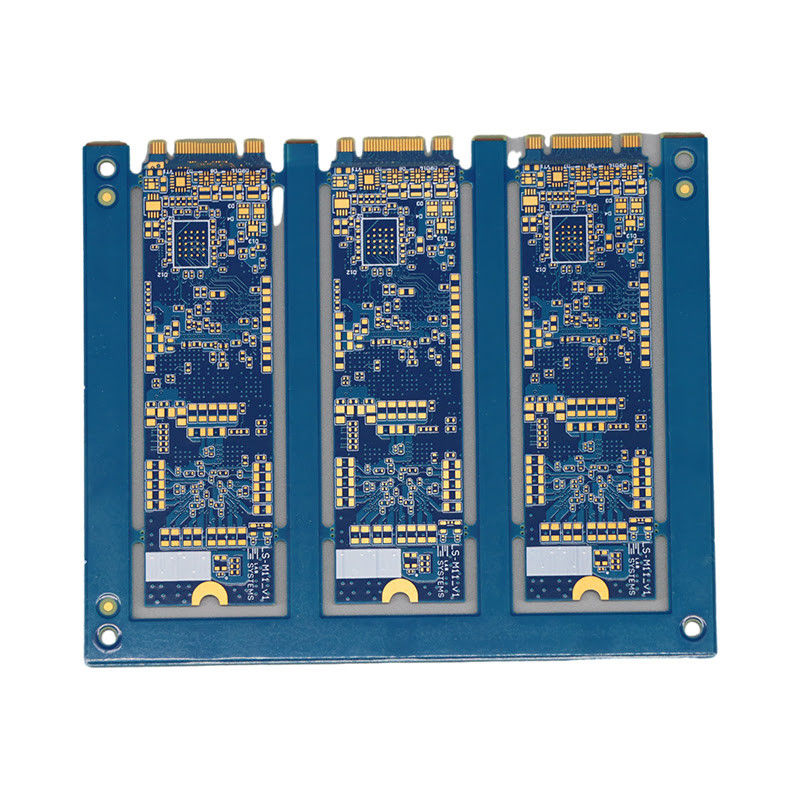

라디오 주파수 PCB 고 주파수 0.2mm-6.35mm 보드 두께

제품 설명:

고 주파수 PCB 또는 고 주파수 인쇄 전선 보드 (High-Frequency Radio-frequency PCB, High-Frequency Printed Wiring Board) 는 고 주파수 전자 애플리케이션을 위해 설계된 인쇄 회로 보드의 일종이다.고주파 전자 장치의 생산에 널리 사용됩니다, 통신 시스템, 레이더 시스템, 위성 시스템과 같이.

고주파 PCB는 일반적으로 루트 및 스코어 방법을 사용하여 제조됩니다. 이것은 선반을 정확하게 절단하여 깨끗하고 정확한 완성도를 보장합니다.PCB의 가장자리는 또한 경로 될 수 있습니다, 보다 부드럽고 전문적인 외관을 제공합니다.

고주파 PCB의 최소 크기는 레이저 드릴에 0.1mm, 기계 드릴에 0.2mm입니다.이것은 회로 밀도를 증가시키고 고주파 전자 장치의 성능을 향상시킵니다..

고 주파수 PCB는 OEM 전자제품에서 일반적으로 사용됩니다. 이는 신호 손실이나 왜곡없이 높은 주파수를 견딜 수 있기 때문입니다. 이것은 통신 시스템에서 사용하기에 이상적입니다.정확성과 신뢰성이 중요한 경우.

고주파 PCB의 표준 구리 두께는 1 온스입니다. 이것은 좋은 전도성과 열 분비를 보장하며, 고전력 애플리케이션에 적합합니다.

고주파 PCB의 최소 구멍 크기는 0.2mm입니다. 이것은 더 작은 구성 요소와 회로를 통합하여 기능과 성능을 향상시킵니다.

고주파 PCB는 보드 생산에만 국한되지 않고, 또한 완전한 고주파 전파 PCB 조립체로 조립 될 수 있습니다.이것은 최종 제품의 최고 수준의 품질과 신뢰성을 보장합니다..

고주파 PCB의 설계는 그 성능에 매우 중요합니다. 보드의 레이아웃을 최적화하기 위해 전문 소프트웨어와 기술이 사용됩니다.적당한 임피던스 제어 및 신호 무결성을 보장합니다.이것은 매우 효율적이고 신뢰할 수 있는 고주파 PCB로 이어집니다.

결론적으로, 고주파 PCB는 고주파 전자 장치의 생산에 필수적인 부품입니다.그리고 고주파 능력은 통신에 사용하기에 완벽합니다, 레이더, 위성 시스템. 그들의 뛰어난 성능과 고급 디자인으로, 고주파 PCB는 OEM 전자제품에 대한 최고의 선택입니다.

특징:

• 제품명: 고주파 PCB
• 윤곽: 패망 및 점수
• 최소 구멍 크기: 0.2mm
• 로스 컴플라이언트: 네
• 적용: 통신, 자동차
• 보드 Thk: 1.0MM
• 고속 PCB
• 고주파 RF PCB
• 고밀도 상호 연결
• 높은 열전도성

기술 매개 변수:

응용 프로그램:

고주파 PCB, 고주파 마이크로파 PCB 또는 고주파 전파 PCB로도 알려져 있습니다.고주파 및 고속 전자 애플리케이션을 위해 설계 된 인쇄 회로 보드의 전문 유형입니다.그것은 OEM 전자, 자동차 및 통신을 포함하여 다양한 산업에서 널리 사용됩니다.

고주파 PCB는 일반적으로 OEM 전자제품에서 사용되며 전자 장치의 성능과 신뢰성을 보장하는 데 중요한 역할을합니다.첨단 설계와 제조 과정으로, 고 주파수 PCB는 고 주파수 신호를 처리하고 안정적이고 일관된 성능을 제공 할 수 있으며 OEM 전자 제품에 이상적인 선택입니다.

자동차 산업에서 고주파 PCB는 엔진 제어 장치, 고급 운전자 보조 시스템 및 인포테인먼트 시스템 등 다양한 응용 분야에 널리 사용됩니다.고 주파수 PCB의 고 주파수 기능은 현대 차량에 필요한 복잡하고 빠른 전자 신호를 처리하기에 적합합니다..

통신 분야에서, 고주파 PCB는 전파 및 마이크로 웨브 장치의 필수 구성 요소입니다.고 주파수 신호를 처리 할 수있는 능력과 낮은 신호 손실은 송신기와 같은 통신 장비에 사용하기에 이상적입니다.고주파 PCB는 위성 통신, 무선 네트워크 및 기타 통신 시스템에도 사용됩니다.

고 주파수 PCB는 고 주파수 및 고속 애플리케이션의 높은 요구를 충족시키기 위해 첨단 기술과 재료를 사용하여 설계 및 제조됩니다. 최소 크기는 0.레이저 드릴용 1mm 및 0mm.2mm 가공 드릴, 그리고 0.2mm의 최소 구멍 크기. 이것은 어떤 간섭이나 손실 없이 정확하고 효율적인 신호 전송을 허용 합니다. 보드 두께는 0.2mm에서 6.35mm까지,다양한 설계 요구 사항을 충족시키는 유연성을 제공합니다..

결론적으로, 고주파 PCB는 많은 산업, 특히 OEM 전자, 자동차 및 통신에서 다재다능하고 필수적인 부품입니다.첨단 설계, 및 제조 프로세스는 높은 주파수 및 고속 애플리케이션에 대한 신뢰할 수 있고 효율적인 선택으로 만듭니다.

사용자 정의:

고주파 PCB에서 우리는 고주파 신호 PCB를 설계하고 제조하는 독특한 도전을 이해합니다.그렇기 때문에 우리는 당신의 특정 필요와 요구 사항을 충족하기 위해 종합적인 맞춤 서비스를 제공합니다고주파 신호 PCB 디자인과 첨단 소재에 대한 우리의 전문성을 통해, 우리는 당신의 정확한 사양을 충족하는 맞춤형 솔루션을 제공할 수 있습니다.

• 재료: 우리는 로저스 및 PTFE를 포함한 고품질의 재료를 사용합니다. 고주파 PCB의 최상의 성능을 보장하기 위해서입니다.
• 임피던스 값: 우리의 고주파 PCB는 ± 10%의 임피던스 값을 가지고 있으며 정확한 신호 전송을 보장합니다.
• 미니 비아: 최첨단 장비로, 우리는 레이저 드릴을 사용하여 0.1mm의 최소 비아와 기계적인 드릴을 사용하여 0.2mm를 달성 할 수 있습니다.
• 윤곽: 우리는 당신의 고주파 PCB의 윤곽을 위해 루트와 점수 옵션을 모두 제공합니다.
• RoHS 컴플라이언트: 우리의 제품은 RoHS 컴플라이언트이며, 환경 친화성과 안전성을 보장합니다.

고주파 신호 PCB에 관해서, 우리는 전문가입니다. 경험 많은 전문가의 우리 팀은 고주파 PCB 설계 및 재료에 대한 광범위한 지식과 전문 지식을 가지고 있습니다.우리는 고객에게 최고의 품질의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다우리의 맞춤형 서비스로, 당신은 당신의 고주파 PCB가 당신의 독특한 요구 사항을 충족하고 최적의 성능을 보장받을 수 있습니다.

고주파 PCB 프로젝트를 시작할 준비가 되셨나요?오늘 저희에게 연락하여 우리의 맞춤형 서비스에 대해 더 많은 것을 알아보고 귀하의 특정 요구 사항을 충족하는 고주파 인쇄 전선 보드를 만드는 데 도움을 줄 수 있습니다.우리 팀은 항상 당신을 지원하고 당신의 기대를 초과하는 맞춤형 솔루션을 제공 할 준비가되어 있습니다.

*책임 면책: 고주파 PCB는 사전 통지 없이 언제든지 위의 정보를 변경할 권리를 보유합니다.

포장 및 운송:

우리의 고주파 PCB는 운송 중에 안전성을 보장하기 위해 신중하게 포장됩니다. 우리가 사용하는 포장 재료는 고품질이며 내구성이 있으며 제품에 대한 우수한 보호를 제공합니다.

고주파 PCB가 완성되면 철저한 검사를 거쳐 우리의 높은 품질 기준을 충족시킬 것입니다.각 PCB는 전자기 충전으로 인한 손상을 방지하기 위해 개별적으로 반 정적 가방에 포장됩니다..

다음 에 PCB 는 배송 도중 추가 보호 를 제공하기 위해 거품 겹쳐진 고판 상자 에 배치 될 것 이다. 상자 는 밀폐 되고 필요한 배송 정보 로 표기 될 것 이다.

우리 는 고객 의 필요 를 충족 시키기 위해 여러 가지 배송 방법 을 제공하고 있습니다. 우리 의 표준 배송 방법은 DHL, FedEx, UPS 와 같은 평판 좋은 택배 서비스 를 통해서 입니다.우리는 또한 더 큰 주문에 대한 항공 화물 및 해상 화물 옵션을 제공합니다.

고객들이 원하는 운송 방법을 가지고 있다면, 우리는 그들의 요청에 만족합니다.

우리의 고주파 PCB의 납품 시간은 주문의 양과 복잡성에 따라 달라집니다. 일반적으로 우리의 납품 시간은 작은 주문을 위해 5-7 일 사이입니다.그리고 10-15 사업 일 더 큰 주문.

만약 당신이 특정 기간을 가지고 있다면, 저희에게 알려주세요. 그리고 우리는 당신의 요청을 수용하기 위해 최선을 다할 것입니다.

주문이 배송되면 추적 번호를 제공하여 배송 상태를 모니터링 할 수 있습니다. 저희 팀은 또한 주문이 안전하고 시간에 배달되도록 보장합니다.

고주파 PCB의 포장 및 배송에 대한 우려 또는 질문이 있다면 저희에게 연락하는 것을 주저하지 마십시오.우리는 고객에게 최고의 품질의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다..

FAQ:

• A1: 고주파 PCB는 1GHz 이상의 주파수에서 작동하도록 설계된 인쇄 회로 보드의 일종입니다.
• Q2: 고주파 PCB의 주요 특징은 무엇입니까?
• A2: 고 주파수 PCB는 낮은 변압성 상수, 낮은 손실 접착성 및 높은 열 전도성으로 특징이며, 고속 및 고 주파수 응용 프로그램에 이상적입니다.
• Q3: 고주파 PCB에 사용되는 일반적인 재료는 무엇입니까?
• A3: 고 주파수 PCB에 사용되는 가장 일반적인 재료는 PTFE (폴리테트라플루오로 에틸렌), FR-4 (피버글라스로 강화 된 에포시 라미네이트) 및 로저스 재료입니다.
• Q4: 고주파 PCB를 사용하는 장점은 무엇입니까?
• A4: 고 주파수 PCB는 전통적인 PCB에 비해 더 높은 신호 무결성, 감소 된 전자기 간섭 (EMI) 및 향상 된 열 관리를 제공합니다.그들은 또한 더 작고 더 컴팩트한 디자인을 허용.
• Q5: 고 주파수 PCB의 일반적인 응용 분야는 무엇입니까?
• A5: 고주파 PCB는 일반적으로 무선 통신 시스템, 레이더 시스템, 항공 우주 및 방위 장비, 의료 장치 및 고속 디지털 회로에서 사용됩니다.
