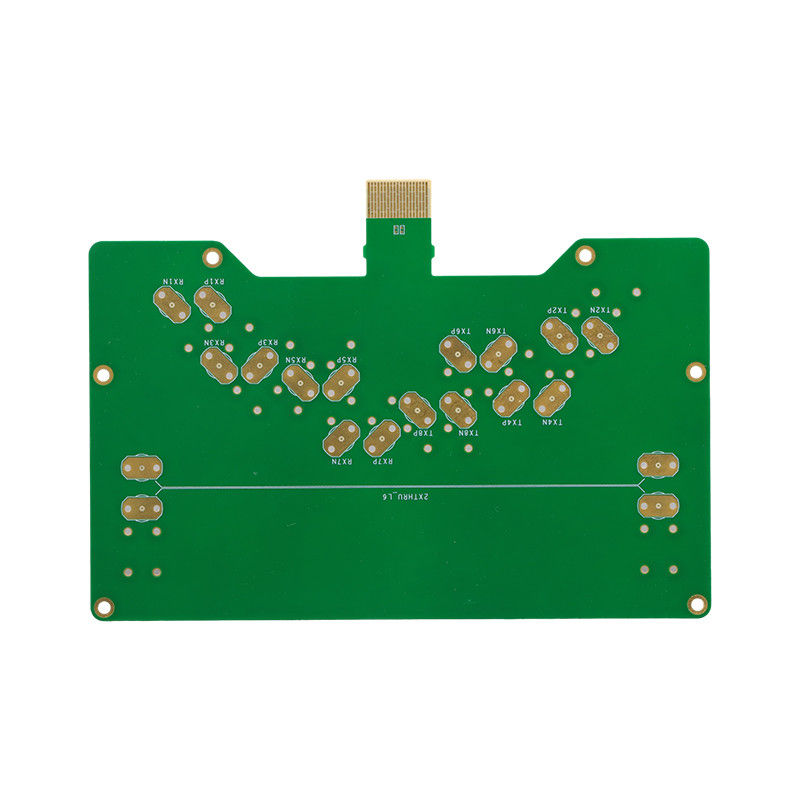

제품 설명:

HDI PCB 보드 (High-Density Interconnect PCB Board) 는 소비자 전자 산업에서 널리 사용되는 첨단 인쇄 회로 보드입니다.더 작고 더 강력한 전자 장치에 대한 수요가 늘어나면서, HDI PCB 보드는 이러한 요구 사항을 충족하고자하는 제조업체의 선택의 해결책이되었습니다.

HDI PCB 보드의 주요 특징 중 하나는 마이크로 비아 기술을 사용하는 것입니다. 이는 더 작은 보드에 밀집 된 회로를 만들 수 있습니다.이 기술은 뚫린 비아의 필요 없이 회로의 여러 계층의 연결을 허용, 더 작고 효율적인 보드 디자인을 가져옵니다.

HDI PCB 보드는 고밀도 다층 PCB로, 일반적으로 4개 이상의 층으로 구성되어 있으며, 1+N+1층 구조를 가지고 있습니다. 이것은 보드가 1층의 핵심 물질을 가지고 있다는 것을 의미합니다.그 다음에는 회로 층이 있습니다.이 층 구조는 공간을 보다 효율적으로 사용하고 신호 무결성을 향상시킵니다.

HDI PCB 보드의 주요 판매 포인트 중 하나는 정밀한 임피던스 제어에 도달 할 수있는 능력입니다.PCB는 최적의 신호 전송을 보장하기 위해 특정 임피던스 값을 갖도록 설계되었습니다.이것은 소비자 전자제품과 같은 고속 및 고주파 애플리케이션에 적합합니다.

HDI PCB 보드는 300 * 210 mm의 표준 보드 크기로 제공되며 다양한 소비자 전자 장치에 적합합니다.보드 크기는 또한 특정 설계 요구 사항을 충족하도록 사용자 정의 할 수 있습니다, 제조업체의 유연성을 제공합니다.

HDI PCB 보드의 또 다른 장점은 실크 스크린 색상이다. 고객은 흰색, 검은색, 노란색, 빨간색, 파란색 등 다양한 옵션 중에서 선택할 수 있다.이것은 보드에 구성 요소를 쉽게 식별하고 표시 할 수 있습니다., 조립 및 문제 해결을 용이하게합니다.

결론적으로 HDI PCB 보드는 소비자 전자제품에 사용하기에 이상적인 매우 진보되고 다재다능한 제품입니다.정밀 임피던스 제어, 그리고 사용자 정의 가능한 옵션, 그것은 끊임없이 진화하는 전자 산업에서 앞서 나가고 싶어하는 제조업체에 효율적이고 신뢰할 수있는 솔루션을 제공합니다.

특징:

• 제품명: HDI PCB 보드
• 층 수: 6 층
• 스텐실 서비스: 네
• 실크 스크린 색상: 흰색, 검은색, 노란색, 빨간색, 파란색, 등
• PCB 두께: 1.5mm
• 표면 가공: 화학적 니켈 팔라디움
• 나노 회로 PCB
• 첨단 상호 연결 PCB
• 고밀도 상호 연결 인쇄 회로 보드

기술 매개 변수:

응용 프로그램:

HDI PCB 보드 (High Density Interconnect PCB Board) 는 고성능 및 복잡한 전자 장치에 설계된 고급 상호 연결 PCB입니다.그것은 통신과 같은 다양한 산업에서 널리 사용됩니다.다음은 HDI PCB 보드의 응용 시나리오에 대한 소개입니다.

HDI PCB 보드는 화학 니켈 팔라디움으로 코팅되어 있으며, 이는 우수한 부식 저항성, 용접성 및 내구성을 제공하는 표면 마무리 유형입니다.이것은 보드의 신뢰성 및 장기성을 보장합니다., 가혹한 환경에서 사용하기에 적합합니다.

4L 1+N+1 HDI 보드는 HDI PCB 보드의 일종으로 4층, 1층의 비아 인 패드, 1층의 묻힌 비아로 구성되어 있습니다.이 설계는 보드에서 구성 요소의 더 높은 밀도를 허용, 소형 전자 장치에서 사용하기에 이상적입니다.

HDI PCB 보드는 RO4350B Tg280 °C로 만들어집니다. 낮은 변압성 상수 (Er <3.48) 를 가진 고성능 유리 에포시스 물질입니다. 로저스 코퍼레이션에서 생산 된 이 물질은우수한 전기적 특성과 열 안정성을 제공합니다., 고속 및 고주파 애플리케이션에 적합합니다.

HDI PCB 보드는 일반적으로 전자 장치의 메인 보드로 사용됩니다.그것은 다른 모든 구성 요소에 대한 중앙 허브로 작용하며 장치의 전반적인 성능과 기능에 결정적인 역할을합니다..

HDI PCB 보드는 6층으로 구성되어 있으며, 높은 수준의 전자 회로 통합 및 소형화를 가능하게합니다.이것은 컴팩트하고 가벼운 디자인이 필요한 장치에 대한 선호 선택으로 만듭니다..

HDI PCB 보드는 첨단 인터 커넥트 기술을 활용, 마이크로 비아와 매장 위와 같이, 구성 요소와 상호 연결의 더 높은 밀도를 달성하기 위해. 이것은 신호 무결성을 향상시키는 결과를 낳습니다.,신호 손실을 줄이고 보드의 신뢰성을 높입니다.

미크로비아 기술은 HDI PCB 보드의 핵심 특징입니다. 그것은 보드의 다른 층을 연결하기 위해 작은 지름 (미크론 150 미터 미만) 의 비아를 사용하는 것을 포함합니다.이것은 더 높은 밀도가 라우팅과 작은 패드 크기를 허용, 복잡하고 고속 회로 설계에 이상적입니다.

HDI PCB 보드는 뛰어난 성능과 신뢰성을 제공하는 매우 다재다능하고 진보된 상호 연결 PCB입니다.그것은 다양한 산업 및 응용 분야에서 널리 사용됩니다., 현대 전자 세계의 필수적인 구성 요소가 됩니다.

사용자 정의:

HDI PCB 보드에 대한 맞춤형 서비스

판 크기: 300 * 210 mm
PCB 두께: 1.5mm
표면 가공: 화학적 니켈 팔라디움
계층 수: 1-30 계층
층 수: 6 층

우리 회사에서는 HDI PCB 보드에 대한 고품질 맞춤 서비스를 제공하는 데 전문입니다.우리의 전문가 팀은 귀하의 특정 요구 사항을 충족하고 귀하의 프로젝트에 대한 최고 수준의 솔루션을 제공하는 데 전념합니다.우리의 첨단 기술과 최첨단 장비로, 우리는 30층까지의 고밀도 PCB 패널을 생산할 수 있습니다.우리의 고밀도 다층 PCB는 다양한 산업의 까다로운 요구를 충족하도록 설계되었습니다우리는 이러한 산업에서 정확성과 신뢰성의 중요성을 이해하고 있습니다.그리고 우리의 HDI PCB는 최적의 성능을 보장하기 위해 가장 높은 기준에 의해 제조됩니다우리의 전문 분야 중 하나는 전자 장치의 소형화를 가능하게 하는 마이크로 비오비아 PCB 조립입니다.오늘날 첨단 기술에 필수적인 복잡하고 복잡한 디자인을 만들 수 있습니다.우리는 신뢰성 있고 내구성이 좋은 마이크로 비아와 함께 고밀도 PCB를 생산할 수 있는 우리의 능력을 자랑스럽게 생각합니다.우리의 HDI PCB 보드는 원하는 보드 크기와 두께에 맞게 사용자 정의 될 수 있습니다300 * 210mm의 보드 크기와 1.5mm의 두께로, 우리는 광범위한 프로젝트 요구를 수용 할 수 있습니다. 우리는 또한 화학적 니켈 팔라디움과 같은 표면 마무리 옵션을 제공합니다.HDI PCB 보드의 최상의 성능과 수명을 보장하기 위해고밀도 PCB 요구에 대한 우리의 회사를 선택하고 우리의 최고 품질의 사용자 정의 서비스의 차이를 경험하십시오.우리의 팀은 당신에게 최고의 솔루션을 제공하고 당신의 특정 요구 사항을 충족시키기 위해 최선을 다하고 있습니다.우리의 HDI PCB 보드 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

HDI PCB 보드에서 우리는 제품을 포장하고 배송하는 데 큰 주의를 기울여 안전하게 입구에 도착할 수 있도록합니다.

• 모든 HDI PCB 보드는 정적 전기에 의한 손상을 방지하기 위해 개별적으로 정적 방지 가방에 포장됩니다.
• 그 후 보드 들 은 더 많은 보호 를 위해 거품 을 넣은 견고한 고리 박스에 넣는다.
• 우리는 또한 운송 중에 추가적인 보호를 위해 진공 밀폐 포장과 같은 맞춤형 포장 옵션을 제공합니다.

• 우리는 다양한 배송 옵션을 제공합니다. 익스프레스 배송을 포함하여, 귀하의 특정 필요와 일정을 충족시키기 위해.
• 모든 배송은 추적되고 보험이 있습니다.
• 국제 운송에 있어서 우리는 모든 관세 규정을 철저히 준수하고 필요한 모든 서류를 제공합니다.

HDI PCB 보드는 매우 신중하고 세부 사항에 주의를 기울여 포장되고 배송됩니다.제발 우리에게 알려주세요.우리는 항상 고객의 요구를 만족합니다.
