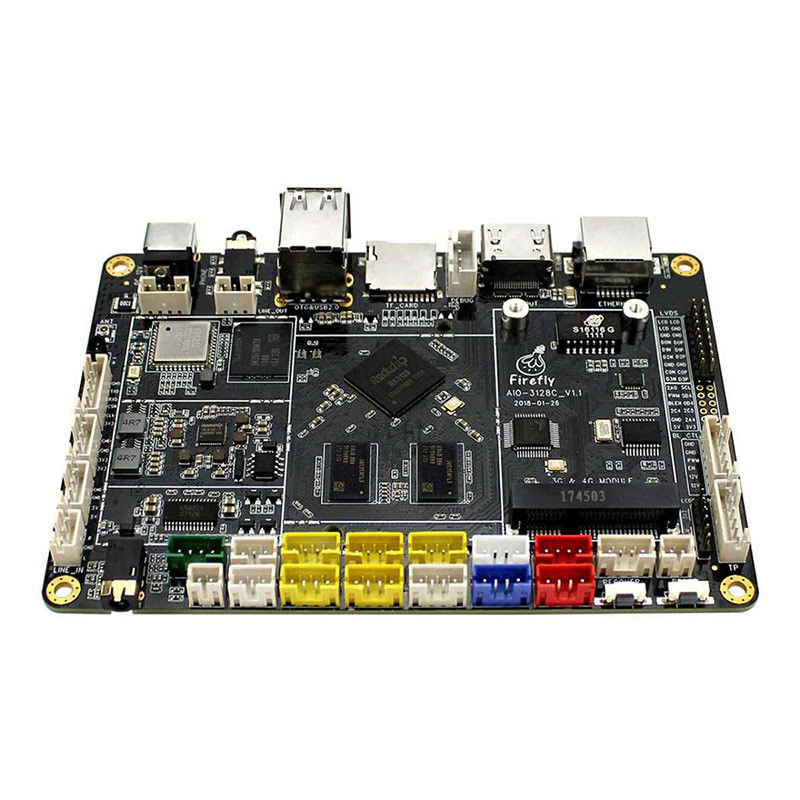

통신용 6층 전자 PCB 조립 서비스

제품 설명:

통신 PCB 어셈블리는 통신 장치에 특별히 설계된 고품질의 전자 어셈블리입니다. 이 제품은 효율적이고 신뢰할 수있는 성능을 제공합니다.통신 보드 장착 조립 및 통신 인쇄 회로 보드 조립에 이상적인 선택.

우리의 통신 PCB 어셈블리는 FR-4 재료로 만들어졌으며, 통신 장치의 내구성과 안정성을 보장합니다. FR-4 재료의 사용은 또한 우수한 전기적 특성을 보장합니다.다양한 통신 용도로 적합하도록.

0.2mm의 최소 구멍 지름으로,이 제품은 전자 부품에 대한 정확하고 정확한 장착을 제공합니다.이 기능은 통신 장치의 기능과 수명을 보장하는 데 매우 중요합니다..

최고 품질을 보장하기 위해, 우리의 통신 PCB 조립은 100% E 테스트를 통과합니다. 회로 보드의 결함을 검사합니다.이 과정은 우리의 제품의 신뢰성과 성능을 보장합니다., 마음의 평화를 줄 수 있습니다.

우리의 PCB 골드 프로세스는 몰입 금을 사용 합니다. 우수한 전도성 및 부식 저항을 제공합니다. 이 기능은 우리의 통신 PCB 조립을 다양한 통신 응용 프로그램에 적합 합니다.고속 데이터 전송 및 신호 처리.

우리는 HASL, ENIG, OSP 및 몰입 은을 포함하여 우리의 통신 PCB 조립에 대한 다양한 표면 완비를 제공합니다.이러한 옵션은 당신이 당신의 특정 통신 필요에 대한 최고의 표면 마무리 선택 할 수 있습니다.

우리의 통신 PCB 조립은 통신 산업의 전자 조립 필요에 대한 완벽한 솔루션입니다.그리고 엄격한 테스트, 우리는 당신의 통신 장치에 대한 최고의 PCB 조립 서비스를 보장합니다.

특징:

• 제품명: 통신 PCB 조립
• 테스트: 100% E 테스트
• 표면 마감:
  • HASL
  • ENIG
  • OSP
  • 몰입 은
• 특징: 높은 신뢰성 과 정확성
• 원료: 구리
• PCB 계층: 6 계층
• 통신 회로 보드 조립
• 통신 메인보드 조립
• 통신 인쇄 회로 보드 조립

기술 매개 변수:

응용 프로그램:

통신 PCB 어셈블리는 안정적이고 효율적인 통신 네트워크를 제공하는 모든 통신 장비의 필수 부품입니다. 이 제품은 고품질 FR-4 재료로 만들어집니다.가장 까다로운 통신 환경에서 내구성과 신뢰성을 보장합니다..

통신 PCB 어셈블리는 다음과 같은 통신 장비의 광범위한 범위에 적합합니다.

• 전기통신 장비
• 위성 통신 시스템
• 방송장비
• 무선 통신장치
• 네트워크 라우터 및 스위치

이 제품은 PCB 재료의 6층으로 복잡한 통신 시스템의 요구 사항을 충족하도록 설계되었습니다. 0.2mm의 최소 구멍 지름은 정확하고 정확한 연결을 가능하게합니다.데이터와 신호의 원활한 전송을 보장.

통신 PCB 조립은 신뢰할 수있는 통신 네트워크를 구축하고 유지하는 데 중요한 구성 요소입니다. 그 특징과 이점은 다음과 같습니다.

• 고품질 FR-4 물질, 내구성 및 안정성
• 각 장치의 기능을 보장하기 위해 100% E 테스트
• 복잡한 통신 시스템용 PCB 재료 6층
• 0정밀한 연결을 위해 최소 구멍 지름은.2mm
• 효율적이고 효과적인 통신 네트워크
• 향상된 데이터 및 신호 전송
• 다운타임 및 유지보수 비용 감소

통신 PCB 어셈블리는 통신 장치의 다양한 전자 구성 요소를 연결하는 다층 회로 보드입니다.이 부품 들 은 데이터 와 신호 를 전송 하고 수신 하기 위해 함께 작동 합니다, 장치 간의 원활한 통신을 보장합니다.

제품을 고객에게 배달하기 전에 모든 연결이 올바르게 작동하는지 확인하기 위해 100% 전자 테스트를 통과합니다.이 과정은 최종 제품의 품질과 신뢰성을 보장합니다..

통신 PCB 어셈블리는 모든 통신 장비의 필수 부품으로 안정적이고 효율적인 통신 네트워크를 제공합니다.그리고 0.2mm 최소 구멍 지름, 그것은 복잡한 통신 시스템의 요구 사항을 충족하도록 설계되었습니다. 그것의 특징과 이점은 모든 통신 네트워크에 귀중한 자산입니다.항상 효과적이고 신뢰할 수 있는 커뮤니케이션을 보장합니다.

사용자 정의:

우리의 통신 PCB 어셈블리는 통신 장비에 특별히 설계되어 있습니다.우리는 귀하의 특정 요구 사항을 충족하고 귀하의 커뮤니케이션 필요에 대한 최선의 솔루션을 제공 할 수 있습니다..

우리의 PCB 어셈블리 통신 장비는 고품질의 재료와 첨단 기술로 제작되어 장치에 대한 높은 신뢰성과 정밀도를 보장합니다.우리는 신뢰할 수 있는 커뮤니케이션의 중요성을 이해하고 있으며 우리의 제품은 최고 표준을 충족하도록 설계되었습니다..

우리의 PCB 조립체의 품질과 기능을 보장하기 위해 우리는 모든 제품에 100% E-테스트를 실시합니다.우리의 제품이 가장 높은 신뢰성 및 정확성 기준을 충족하는지 보장합니다..

우리는 통신 장비에 대한 PCB 조립에서 정확성과 정확성의 중요성을 이해하고 있습니다.이것은 우리가 당신에게 당신의 커뮤니케이션 필요에 가장 적합한 맞춤형 솔루션을 제공할 수 있습니다..

포장 및 운송:

우리의 통신 PCB 어셈블리는 조심스럽게 포장되어 있습니다.각 구성 요소는 운송 중에 손상을 방지하기 위해 개별적으로 반 정적 포장 재료로 포장됩니다..

그 다음 PCB 집합체 는 견고한 고리 박스에 배치 되고, 그 내용물 을 고정 하기 위해 포장 테이프 로 봉인 된다.상자 는 내용물 의 부러움 을 표시 하고 운송 도중 적절 한 취급 을 보장 하기 위해 명확 하고 눈에 띄는 표시 로 표기 되어 있다.

우리는 귀하의 특정 필요와 예산을 충족시키기 위해 다양한 배송 옵션을 제공합니다. 우리의 표준 배송 방법은 DHL, UPS, FedEx와 같은 평판 좋은 택배 서비스를 통해입니다.이 서비스들은 전세계 고객들에게 우리의 제품을 안정적이고 신속하게 배달합니다..

더 빠른 배송이 필요한 경우 추가 비용으로 가속 배송 옵션도 제공합니다. 가속 배송 요금 및 배송 시간에 대한 자세한 정보를 위해 저희에게 문의하십시오.

대용량 주문을 위해, 우리는 비용을 절감하고 적시에 배달을 보장하기 위해 바다 또는 항공 화물 운송을 할 수 있습니다.우리의 팀은 귀하의 주문을 위해 가장 비용 효율적이고 효율적인 배송 방법을 결정하기 위해 당신과 긴밀히 협력합니다..

주문이 배송되면 추적 번호를 제공하여 배송 진행과 예상 날짜를 확인할 수 있습니다.우리는 우리의 통신 PCB 어셈블리를 포장하고 배송하는 데 큰 주의를 기울여 안전 도착을 보장합니다..
