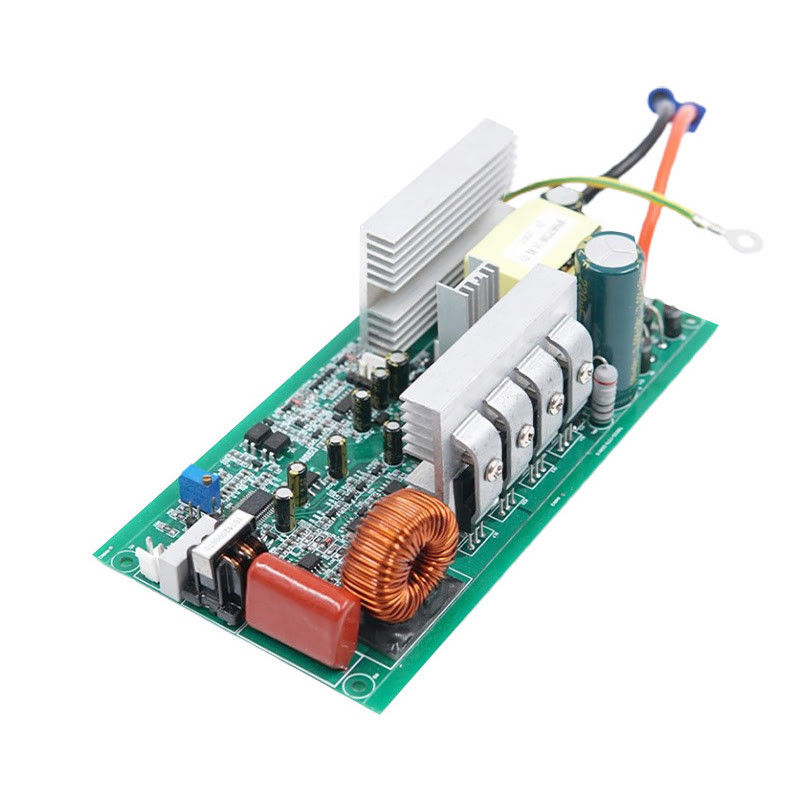

인공지능 안드로이드 스마트 모듈 PCB 제조 및 조립 100 E-테스트

제품 설명:

통신 PCB 어셈블리, 통신 보드 마운트 어셈블리 또는 통신 통신 PCB 어셈블리로도 알려져 있으며 통신 장치의 생산에 중요한 구성 요소입니다.다양한 전자 부품들을 연결하고 데이터와 신호의 전송을 촉진하는 역할을 합니다..

우리의 통신 PCB 조립은 PCB 표면에 얇고 평평하고 균일한 금 코팅을 제공하는 고급 Immersion Gold 기술을 사용하여 처리됩니다.이 과정 은 PCB 의 미적 인 외모 를 향상 시킬 뿐만 아니라 우수한 전기 전도성 과 부식 저항성 을 보장 합니다, 통신 장치에 이상적입니다.

우리의 통신 PCB 조립은 높은 신뢰성 및 정확성에 중점을 두고 설계 및 제조됩니다.우리는 최고 품질의 재료와 첨단 생산 기술을 사용하여 우리의 PCB가 통신 산업의 엄격한 요구에 견딜 수 있으며 극도의 정확성과 정확도로 작동 할 수 있도록합니다..

우리는 통신 장치의 생산에서 정확성과 효율성의 중요성을 이해합니다. 그래서 우리의 통신 PCB 조립은 Gerber 및 BOM (물질의 청구서) 요청을 지원합니다.이것은 우리의 고객이 쉽게 그들의 생산 과정에 우리의 PCB를 통합 할 수 있습니다, 시간과 자원을 절약합니다.

우리의 통신 PCB 어셈블리는 FR-4 소재로 만들어졌습니다. 그것은 불 retardant, 유리 강화 된 에포시 라미네이트입니다. 이 재료는 우수한 기계적 강도, 높은 온도 저항을 제공합니다.,그리고 좋은 전기 단열성으로 통신기기에 인기 있는 선택이 되었습니다.

우리의 통신 PCB 어셈블리는 인공지능 안드로이드 스마트 모듈을 포함한 다양한 통신 애플리케이션에 적합합니다.우리의 PCB는 복잡한 기능과 AI 장치의 데이터 전송 요구 사항을 지원 할 수 있습니다., 사용자에게 원활한 커뮤니케이션 경험을 제공합니다.

통신 장치에 대한 우리의 통신 PCB 어셈블리를 선택하고 신뢰성, 정확성 및 첨단 기술의 완벽한 조합을 경험하십시오. 더 많은 것을 배우기 위해 지금 저희에게 연락하십시오!

특징:

• 제품명: 통신 PCB 조립
• 원료: 구리
• 특징: 높은 신뢰성 과 정확성
• PCB의 재료: FR-4
• PCBA 제품명: 4G 통신/네트워크 스위치
• Pcb Glod 프로세스: 몰입 금
• 통신 시스템 PCB 조립
• 통신 인쇄 회로 보드 조립
• 통신 시스템용 전자 집합

기술 매개 변수:

응용 프로그램:

통신 PCB 조립은 통신 장비의 생산에서 중요한 구성 요소입니다.다양한 전자 부품들을 연결하고 안정적이고 신뢰할 수 있는 플랫폼을 제공하는데 책임이 있습니다.통신 기술의 급속한 발전으로 통신 PCB 조립에 대한 수요도 크게 증가했습니다.

통신 PCB 어셈블리는 통신 장비의 생산에서 들어오는 재료의 처리를 위해 설계된 전문 제품입니다.인공지능 안드로이드 스마트 모듈 및 4G 통신 / 네트워크 스위치의 조립에 사용됩니다.PCB 어셈블리는 HASL, ENIG, OSP 및 Immersion Silver 등 다양한 표면 완공으로 제공되며 고객에게 특정 요구를 충족시킬 수있는 다양한 옵션을 제공합니다.

통신 PCB 조립은 라우터, 스위치, 모?? 및 기타 네트워크 장치와 같은 다양한 통신 장비의 생산에 널리 사용됩니다.이 장치의 원활한 작동과 높은 성능을 보장하는 데 결정적인 역할을 합니다.PCB 조립은 스마트 장치 개발의 필수 구성 요소인 AI 안드로이드 스마트 모듈 조립에도 일반적으로 사용됩니다.

• 프로젝트: 들어오는 자료의 처리
• PCBA 제품명: 4G 통신/네트워크 스위치
• PCB 응용 프로그램: AI 안드로이드 스마트 모듈
• 분 구멍 지름: 0.2mm
• 표면 가공: HASL, ENIG, OSP, 몰입 은

• 고품질 의 재료:통신 PCB 어셈블리는 FR4, CEM-1, CEM-3와 같은 고품질 재료로 만들어지며 내구성과 신뢰성을 보장합니다.
• 첨단 기술:조립 과정은 정밀하고 효율적인 조립을 보장하기 위해 표면 장착 기술 (SMT) 및 구멍 기술 (THT) 와 같은 첨단 기술을 사용합니다.
• 높은 정확성:최소 구멍 지름 0.2mm로 통신 PCB 조립은 통신 장비의 엄격한 요구 사항을 충족하여 높은 정확성과 정확성을 제공합니다.
• 여러 표면 완공:PCB 조립은 여러 표면 완공으로 제공되며 고객이 자신의 특정 필요에 가장 적합한 옵션을 선택할 수 있습니다.
• 광범위한 적용:통신 PCB 어셈블리는 광범위한 통신 장비에 적합하며 통신, 항공우주 및 자동차를 포함한 다양한 산업에서 사용할 수 있습니다.

통신 PCB 조립은 통신 장비의 생산에 필수적인 제품입니다.그것은 전자 부품의 작동을 위해 안정적이고 신뢰할 수있는 플랫폼을 제공합니다.그 광범위한 응용 분야와 여러 표면 완공은 통신 산업에서 다재다능하고 필수적인 구성 요소가됩니다.

사용자 정의:

우리의 통신 PCB 조립 서비스는 전자 조립에 대한 귀하의 특정 요구를 충족하도록 조정됩니다.우리는 광범위한 응용 프로그램에 대한 최고 품질의 통신 회로 보드 조립을 제공하는 전문, 통신 시스템에 대한 신뢰할 수 있고 효율적인 솔루션을 제공하는 데 중점을 둔다.

우리의 통신 PCB 어셈블리는 높은 품질의 FR-4 재료로 만들어져 전자 장치의 내구성과 안정성을 보장합니다.우리의 어셈블리는 통신 시스템에 대한 향상된 기능과 성능을 제공합니다..

PCB 조립의 선도적인 공급자로서, 우리는 당신의 독특한 요구 사항을 충족하는 중요성을 이해합니다.인공지능 안드로이드 스마트 모듈우리의 전문가 팀은 PCB 조립이 모든 사양을 충족하고 장치와 원활하게 작동하는지 확인하기 위해 귀하와 긴밀히 협력합니다.

여러분의 편의를 위해 우리는 여러분의 통신 PCB 조립에 대한 Gerber & BOM 요청들을 받아들입니다.조립이 필요한 모든 표준과 규정을 충족하는지 확인.

우리의 맞춤형 통신 PCB 조립 서비스를 선택 귀하의 통신 시스템에 대한 신뢰할 수 있고 효율적인 솔루션.우리는 여러분의 모든 요구를 충족시키고 여러분의 기대를 뛰어넘는 최고 품질의 전자 장치를 제공할 것입니다..

포장 및 운송:

통신 PCB 조립은 안전하게 포장됩니다. 우리의 고객에게 안전한 배달을 보장하기 위해.

• PCB 집합은 주전적 보호 가방에 배치되어 운송 중 전기 정전적 방출으로부터 보호됩니다.
• 가방은 운송 중에 손상을 방지하기 위해 적절한 완충 재료가있는 파리 카드 박스에 배치됩니다.
• 상자는 테이프로 봉인되고 제품 이름, 양, 배송 주소가 표시됩니다.

우리는 고객이 선호하는 배송 시간 및 예산에 따라 선택할 수있는 다양한 배송 옵션을 제공합니다. 다음 배송 방법이 제공됩니다:

• 표준 배송: 이것은 가장 경제적인 옵션이며 예상 배송 시간은 3-5 일입니다.
• 가속 배송: 이 옵션은 1-2 일간의 추정 시간으로 더 빠른 배송을 제공합니다.
• 국제 배송: 우리는 우리의 제품을 전세계적으로 배송하고 예상 배송 시간은 목적 국가에 따라 다를 수 있습니다.

제품이 배송되면 고객은 주문의 배송 상태를 추적하기 위해 추적 번호를 받게됩니다. 우리는 당시에 고객에게 제품을 신속하고 효율적으로 배달하도록 노력합니다.
