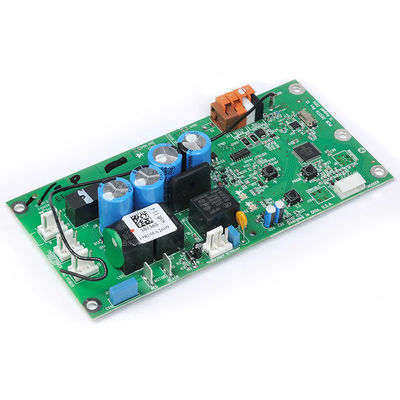

HASL PCBA 보드 조립 프로토 타입 PCB 조립 2-12 층

제품 설명:

이 제품은 프린트 된 와이어링 보드 어셈블리, 또한 프린트 된 보드 회로 어셈블리 또는 PCB 어셈블리 보드로 알려져 있습니다. 전자 제품의 제조에 중요한 구성 요소입니다.다양한 전자 부품의 조립에 필요한 플랫폼을 제공.

우리의 PCBA 보드 어셈블리는 고품질의 디자인과 생산 프로세스를 자랑하며 전자 제품의 최대 신뢰성과 성능을 보장합니다.우리의 엄격한 품질 관리 조치와 100% E 테스트, 당신은 우리의 PCBA 보드 어셈블리가 당신의 기대를 충족하고 초과할 것이라고 믿을 수 있습니다.

• 테스트:우리의 모든 PCBA 보드 어셈블리는 최고 성능과 기능을 보장하기 위해 100% E 테스트를 통과합니다.
• 제품 종류:우리의 PCBA 보드 어셈블리는 전자 제품에서 사용하기 위해 특별히 설계되었으며 다양한 전자 부품의 조립에 안정적이고 신뢰할 수있는 플랫폼을 제공합니다.
• 최소 추적 너비/간격:최소 0.075mm의 흔적 너비와 간격으로, 우리의 PCBA 보드 어셈블리는 전자 부품에 대한 정확하고 정확한 연결을 제공합니다.
• 실크스크린 색상:우리는 우리의 PCBA 보드 어셈블리를 위해 다양한 실크 스크린 색상을 제공합니다. 흰색, 검은색, 노란색을 포함하여, 귀하의 특정 디자인 요구를 충족시키기 위해.
• 구멍 크기:우리의 PCBA 보드 어셈블리는 최소 0.2mm의 구멍 크기를 갖추고 있으며 전자 부품 설치에 충분한 공간을 제공합니다.

우리의 PCBA 보드 어셈블리는 전자 제품 제조 필요에 대한 완벽한 선택입니다. 우리의 고급 생산 기술과 엄격한 품질 관리 조치와 함께,우리는 당신의 제품에 대한 최고 수준의 신뢰성과 성능을 보장합니다..

경험 많은 전문가의 우리 팀은 최고의 품질의 PCBA 보드 조립을 제공하여 업계 표준을 충족하고 초과하기 위해 끊임없이 노력합니다.전자 제품 요구 사항에 대한 최상의 솔루션을 제공 할 수 있습니다.

특징:

• 제품명: PCBA 보드 조립
• 표면 마감:
  • HASL
  • ENIG
  • OSP
  • 몰입 은
  • 침수 틴
• 제품 종류: 전자 인쇄판 조립, 인쇄판 회로 조립, 인쇄 와이어링 보드 조립
• 최소 추적 너비/격차: 0.075mm/0.075mm
• 최대 패널 크기: 600mm*1200mm
• 납품 시간: 3-5 일

기술 매개 변수:

응용 프로그램:

PCBA 보드 어셈블리는 전자 회로 카드 어셈블리의 다양한 요구를 충족시키기 위해 특별히 설계된 고 효율적이고 신뢰할 수있는 회로 카드 어셈블리 보드입니다.이 다재다능 한 제품 은 다양한 산업 에서 널리 사용 됩니다자동차, 의료, 항공우주, 통신 등등.

PCBA 보드 어셈블리는 최대 600mm*1200mm의 패널 크기를 수용 할 수 있으므로 광범위한 응용 프로그램에 적합합니다.이 특징은 더 큰 회로 보드의 효율적인 조립을 허용, 제조업체의 시간과 비용을 절감합니다.

PCBA 보드 어셈블리는 0.2mm에서 6.0mm까지 다양한 보드 두께 옵션을 제공합니다. 이것은 다양한 수준의 복잡성과 요구 사항의 회로 보드를 생산 할 수 있습니다.간단하고 복잡한 전자 집합체에 이상적입니다..

최고 품질과 신뢰성을 보장하기 위해 PCBA 보드 조립은 다양한 표면 마무리 옵션을 제공합니다. 여기에는 HASL, ENIG, OSP, 몰입 은, 몰입 진이 있습니다.이 각 마감은 고유 한 이점을 제공 하 고 특정 요구 사항에 맞게 조정 될 수 있습니다.

PCBA 보드 어셈블리는 최고 산업 표준을 충족하도록 제조되며 ISO9001, ISO14001, UL 및 RoHS로 인증됩니다.이것은 제품이 엄격한 품질 및 환경 표준을 충족하는지 보장합니다.고객들에게 안정을 줍니다.

PCBA 보드 어셈블리는 우수한 전기 단열, 높은 열 저항성 및 기계적 강성으로 알려진 고품질 FR-4 재료로 만들어졌습니다.이것은 전자 회로 카드 조립에 대한 내구적이고 신뢰할 수있는 선택으로 만듭니다.

PCBA 보드 어셈블리는 광범위한 전자 장치의 제조에 필수적인 구성 요소입니다.이 제품이 사용되는 일반적인 응용 프로그램 및 시나리오 중 일부는 다음과 같습니다.

• 자동차 산업 PCBA 보드 어셈블리는 제어 모듈, 센서 및 디스플레이와 같은 차량의 다양한 전자 부품의 생산에 사용됩니다.
• 의약품 산업 ∙ 높은 정확성과 신뢰성으로, PCBA 보드 어셈블리는 진단 장비, 모니터링 시스템,환자를 감시하는 장치.
• 항공우주산업 PCBA 보드 어셈블리는 비행 제어 시스템, 통신 시스템 및 내비게이션 장비와 같은 항공기 전자 부품의 생산에 필수적입니다.
• 통신 산업 이 제품은 라우터, 스위치 및 모?? 등 통신용 전자 장치의 생산에 널리 사용됩니다.
• 소비자 전자제품 PCBA 보드 어셈블리는 스마트 폰, 노트북 및 태블릿과 같은 일상 사용을위한 다양한 전자 장치의 제조에 사용됩니다.

전체적으로 PCBA 보드 조립은 전자 회로 카드 조립에 대한 신뢰할 수 있고 효율적인 솔루션을 제공합니다.그리고 인증은 다양한 산업의 제조업체의 최상위 선택이 제품을 신뢰하세요 회로판 제조에 필요한 모든 것을요.

사용자 정의:

우리의 맞춤형 PCBA 보드 조립 서비스는 전자 인쇄 보드 조립 필요에 대해 고품질의 효율적인 솔루션을 제공합니다.우리는 다음과 같은 제품 속성을 제공합니다:

• 테스트: PCBA 보드 어셈블리의 기능을 보장하기 위해 100% E 테스트.
• 납품 시간: 3-5 일간의 빠른 처리 시간으로 사용자 정의 PCBA 보드 조립의 신속한 배달을 보장합니다.
• 표면 마무리: HASL, ENIG, OSP, 몰입 은, 몰입 진 등 다양한 표면 마무리 중에서 선택하여 특정 요구 사항을 충족하십시오.
• 제품 유형: 우리의 PCBA 보드 조립 서비스는 다양한 제품 유형을 제공하여 프로젝트의 다양성과 유연성을 보장합니다.
• 계층: 2에서 12 계층까지, 우리의 PCBA 보드 조립 서비스는 프로젝트의 복잡성과 요구 사항에 맞는 옵션을 제공합니다.

우리의 PCBA 보드 조립 사용자 정의 서비스를 선택 신뢰성, 고품질, 그리고 전자 인쇄 보드 조립 필요에 맞춘 솔루션을 위해. 더 많은 정보를 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

PCBA 보드 조립 과정이 완료되면 다음 단계는 제품을 포장하고 고객에게 배송하는 것입니다.우리의 팀은 운송 중에 손상을 방지하기 위해 제품을 적절하게 포장하고 배송하는 것을 보장하는 데에 큰 주의를 기울입니다여기 우리의 포장 및 운송 과정의 개요가 있습니다:

포장

먼저, PCBA 보드는 전자기 충전으로부터 보호하기 위해 반 정적 가방에 배치됩니다. 그 후 가방은 보드가 운송 중에 안전하고 안전하게 유지되도록 밀폐됩니다. 다음으로,가방은 움직임을 방지하거나 충돌을 방지하기 위해 충분한 포장으로 견고한 고지 상자에 배치됩니다.우리는 또한 쉽게 식별하기 위해 고객의 주문 세부 정보를 포함 포장 슬립.

선박

우리는 고객의 필요를 충족시키기 위해 다양한 배송 옵션을 제공합니다. 국내 배송에는 UPS, FedEx 및 USPS와 같은 신뢰할 수있는 운송사를 사용합니다.국제 배송은 DHL 또는 다른 명실상부한 운송사 를 통해 전송 됩니다또한 각 배송에 대한 추적 정보를 제공하여 고객이 패키지의 진행 상황을 모니터링 할 수 있습니다.

저희 팀은 또한 운송 중에 패키지를 적절하게 취급할 수 있도록 적절한 취급 지침과 경고 라벨을 포장함에 있어서 추가적인 주의를 기울입니다.

우리는 신속한 배송의 중요성을 이해하고 가능한 한 빨리 제품을 배송하기 위해 모든 노력을 기울입니다. 우리의 표준 처리 시간은 1-2 일입니다,요청에 따라 가속 배송 옵션이 제공됩니다..

우리는 우리의 패키징과 배송 프로세스에 자부심을 가지고 있습니다. 우리의 고객이 PCBA 보드 조립을 우수한 상태로 받는 것을 보장하기 위해서입니다.우리의 제품을 선택하고 주문을 우리에게 신뢰 주셔서 감사합니다.
