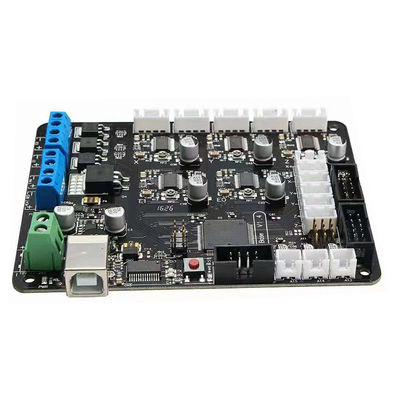

FR-4 PCB 보드 조립 OSP 끝 SMT 0.2mm-6.0mm 보드 두께

제품 설명:

PCBA 보드 어셈블리 (PCBA Board Assembly) 는 인쇄 회로 보드 어셈블리 또는 전자 회로 보드 어셈블리로도 알려져 있으며 전자 장치의 생산에서 중요한 구성 요소입니다.그것은 모든 전자 부품의 기초로 기능하고 장치의 적절한 기능을 허용.

우리의 PCBA 보드 어셈블리는 고품질의 신뢰할 수 있는 솔루션을 제공합니다.우리는 당신에게 당신의 모든 사양을 충족하는 최고 수준의 제품을 제공할 수 있습니다..

우리는 당신의 PCBA 보드 어셈블리를 위해 다양한 실크 스크린 색상 옵션을 제공합니다. 당신은 당신의 디자인 요구에 맞게 흰색, 검은색 또는 노란색을 선택할 수 있습니다.

솔더 마스크는 PCBA 보드 어셈블리의 중요한 부분으로 구리 흔적을 부식으로부터 보호하고 적절한 솔더링을 보장합니다.우리는 녹색을 포함하여 용접 마스크의 다양한 색상 옵션을 제공합니다빨간색, 파란색, 검은색, 흰색, 노란색

PCBA 보드 어셈블리의 표면 마감은 성능과 내구성에 중요합니다. 우리는 HASL, ENIG,OSP, 몰입 은, 몰입 틴.

우리의 PCBA 보드 어셈블리는 정확성과 정확도로 설계되어 최소 0.2mm의 구멍 크기를 보장합니다. 이것은 전자 구성 요소의 더 나은 연결성과 안정성을 제공합니다.

우리의 첨단 기술과 최첨단 장비는 최소한의 흔적 너비와 0.075mm의 간격으로 PCBA 보드 어셈블리를 생산 할 수 있습니다.이것은 흐름의 원활한 흐름을 보장하고 단회로를 방지.

SMT 어셈블리 또는 표면 마운트 기술 어셈블리 (Surface Mount Technology Assembly) 는 전자 구성 요소를 직접 보드의 표면에 부착하는 회로 보드 어셈블리 방법이다.이 결과 보다 작고 효율적인 제품.

투어 홀 어셈블리는 회로 보드 어셈블리의 전통적인 방법이며, 전자 구성 요소를 보드의 구멍을 통해 삽입하고 다른 쪽에 용접하는 것을 포함한다.이 방법은 종종 더 큰 구성 요소 또는 더 많은 안정성을 필요로하는 경우 사용됩니다..

전체적으로, 우리의 PCBA 보드 조립은 모든 전자 회로 요구에 대한 신뢰할 수 있고 고품질의 솔루션을 제공합니다.그리고 정확한 구멍 크기, 흔적 너비, 간격, 우리는 우리의 제품이 충족하고 당신의 기대를 초과 할 것이라고 확신합니다.

특징:

• 제품명: PCBA 보드 조립
• 구멍 크기: 0.1mm
• 최대 패널 크기: 600mm*1200mm
• 판 두께: 0.1mm-10.0mm
• 테스트: 100% E 테스트
• 인증: ISO9001, ISO14001, UL, RoHS
• 전자 인쇄판 조립
• 인쇄 회로 보드 조립
• PCB 조립 보드
• 고품질
• 신뢰성
• 효율성

기술 매개 변수:

키워드: 인쇄 회로 회로판, 전자 회로 카드 회로판, 인쇄 회로판 회로판

응용 프로그램:

PCBA 보드 조립은 전자 장치의 제조 과정의 중요한 부분입니다.전자 부품을 인쇄 회로 보드 (PCB) 에 조립하여 고품질의 기능성 제품을 만드는 역할을 합니다.이 제품은 소비자 전자제품, 자동차, 의료 및 통신과 같은 다양한 산업에서 널리 사용됩니다.

PCBA 보드 어셈블리는 PCB에 전자 구성 요소를 연결하는 과정을 포함하는 인쇄 보드 회로 어셈블리의 일종입니다.그것은 또한 PCB 조립 또는 인쇄 회로 보드 조립으로 알려져 있습니다이 제품은 모든 필요한 구성 요소를 연결하고 기능 회로를 생성하기 때문에 전자 장치의 생산에 필수적입니다.

PCBA 보드 어셈블리는 스마트 폰, 컴퓨터, 의료 장비 및 자동차 시스템과 같은 광범위한 전자 장치에서 사용됩니다. 산업용 응용 프로그램에도 사용됩니다.제어 시스템 등고품질의 전자 제품 수요가 증가함에 따라 PCBA 보드 조립 수요도 증가하고 있습니다.

PCBA 보드 조립은 높은 정확성과 신뢰성으로 특징입니다. 그것은 0.1mm의 최소 구멍 크기를 가지고 있습니다.더 작은 부품의 배치를 허용하고 회로의 밀도를 증가시키는표면 마무리 옵션은 HASL, ENIG, OSP, 몰입 은, 몰입 진, 다양한 응용 프로그램에 대한 유연성을 제공합니다. 구리 두께는 1/3oz에서 8oz까지,더 나은 전도성 및 열 분비를 허용합니다.최소 흔적 너비와 간격은 0.075mm이며, 회로의 정확성과 안정성을 보장합니다.

PCBA 보드 조립은 전자 부품 조립의 전통적인 방법에 비해 여러 장점을 제공합니다.생산 기간 과 비용 을 줄이는 것, 즉 생산 과정 을 자동화 하고 수동 노동 의 필요 를 없애는 것또한 더 높은 수준의 정확성과 일관성을 보장하여 더 높은 품질의 제품을 제공합니다. 또한 더 작고 더 컴팩트한 디자인을 허용합니다.휴대용 및 휴대용 장치에 적합하도록.

PCBA 보드 조립 프로세스는 표면 마운트 기술 (SMT) 조립, 구멍 기술 (THT) 조립 및 검사 및 테스트를 포함한 여러 단계가 포함됩니다.SMT 조립 과정에서, 전자 구성 요소는 PCB에 표면 장착 장치 (SMD) 를 사용하여 연결됩니다. THT 조립 프로세스에서, 전선을 가진 구성 요소는 PCB에 미리 뚫린 구멍에 삽입됩니다.마지막 단계는 제품의 기능과 품질을 보장하기 위해 검사 및 테스트를 포함합니다..

PCBA 보드 어셈블리는 고품질의 전자 기기 생산에 중요한 제품입니다. 그것은 정확성, 신뢰성, 비용 효율성,다양한 산업에서 필수적인 구성 요소가됩니다.첨단 기능과 조립 과정으로, PCBA 보드 조립은 전자 산업의 발전에 중요한 역할을 합니다.

사용자 정의:

우리의 PCBA 보드 어셈블리는 고품질의 전자 회로 카드 어셈블리입니다.당신은 당신의 응용 프로그램에 완벽한 게시판을 만들기 위해 다양한 옵션 중에서 선택할 수 있습니다.

실크스크린 색상:흰색, 검은색, 노란색 실크스크린 색을 선택하여 보드에 라벨과 표시를 추가하여 구성 요소를 식별하고 연결을 추적하는 것이 더 쉽습니다.

인증서:우리의 PCBA 보드 어셈블리는 ISO9001, ISO14001, UL 및 RoHS로 인증되어 최고 품질과 산업 표준을 준수합니다.

판 두께:우리는 당신의 프로젝트의 특정 요구 사항을 충족시키기 위해 0.1mm에서 10.0mm까지 다양한 판 두께 옵션을 제공합니다.

구멍 크기:우리의 첨단 제조 프로세스는 0.2mm의 구멍을 만들 수 있습니다. 더 많은 유연성과 정밀성을 제공하여 여러분의 보드 디자인을 위한 것입니다.

최소 추적 너비/간격:최소 0.075mm의 흔적 너비와 간격으로, 우리의 PCBA 보드 어셈블리는 가장 복잡하고 컴팩트한 회로 설계도 수용 할 수 있습니다.

우수한 품질의 인쇄 회로 조립 보드를 제공 할 수 있습니다.전자 회로 카드 조립에 대한 우리의 맞춤 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락.

포장 및 운송:

패키지 내용:

• 1x PCBA 보드 어셈블리
• 사용 설명서
• 전원 어댑터
• 부속품 (이용될 경우)

포장:

PCBA 보드 어셈블리는 고객에게 안전한 배달을 보장하기 위해 신중하게 포장됩니다. 운송 중에 손상을 방지하기 위해 보호 패딩이있는 견고한 고지 상자에 배치됩니다.

운송:

PCBA 보드 어셈블리에 대한 전 세계 배송을 제공합니다. 배송 옵션과 비용은 체크 아웃에 표시됩니다.고객이 적용될 수 있는 모든 관세 수수료나 관세에 대해 책임을 진다는 점에 유의하시기 바랍니다..

배달 시간:

예상 배송 시간은 선택 된 배송 방법과 목적 국가에 따라 체크 아웃에 표시됩니다. 우리는 약속된 시간 내에 제품을 배달하기 위해 노력합니다.하지만 예상치 못한 상황으로 인해 지연이 발생할 수 있습니다..

추적 정보:

주문이 발송되면 고객이 이메일로 추적 번호를 받아 패키지의 상태를 추적합니다.추적 정보가 업데이트되는 데 최대 24 시간이 걸릴 수 있습니다..

포장 및 운송 면책:

우리는 운송 도중 제품의 손해 또는 손실에 대한 책임을 지지 않습니다. 그러나 우리는 운송 도중 손상의 위험을 최소화하기 위해 우리의 제품이 안전하게 포장되어 있는지 확인하기 위해 최선을 다합니다.

당신은 우리의 PCBA 보드 어셈블리의 포장 및 배송에 대한 질문이 있거나 우려가 있다면, 저희에게 연락하는 것을 주저하지 마십시오.우리는 고객 만족을 중요시하며 발생할 수 있는 모든 문제를 해결하기 위해 최선을 다할 것입니다..
