PCBA 보드 조립품
Created with Pixso.

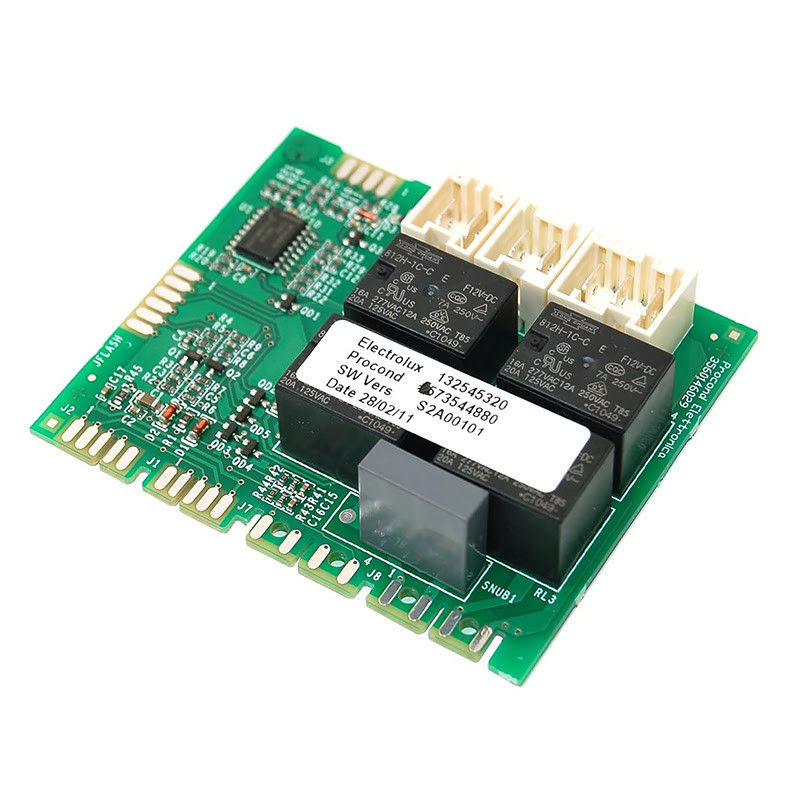

전자 기기용 백색 실크 스크린 사용자 지정 PCB 조립

전자 기기용 백색 실크 스크린 사용자 지정 PCB 조립

브랜드 이름: Ben Qiang
모델 번호: FR-4/로저스
MOQ: 1pcs
가격: custom made
지불 조건: 은행 송금/Alipay/PayPal
공급 능력: 200,000 평방 미터/년
자세한 정보
원래 장소:
첸젠, 중국
인증:
ISO/TS16949/RoHS/TS16949
제품 종류:
PCBA 보드 조립품
Min. 최소 Trace Width/Spacing 트레이스 폭/간격:
00.075mm/0.075mm
레이어:
1-60
표면 마감:
HASL, ENIG, OSP, 이머젼 실버, 침적식 주석
소재:
FR-4
판 두께:
0.1mm-10mm
실크 스트린 색:
하얗고 검고 노랗습니다
구리 두께:
1/3온스~8온스
원래 장소:
첸젠, 중국
포장 세부 사항:
에어 펄스 진공 포장
공급 능력:
200,000 평방 미터/년
강조하다:

화이트 실크 스크린 사용자 지정 PCB 조립

,

사용자 지정 PCB 조립 전자 장치

,

PCB 인쇄 및 조립 전자 장치

제품 설명

맞춤형 화이트 실크스크린 컬러 PCBA 보드 어셈블리 구리 두께 1/3oz-8oz

제품 설명:



특징:

  • 제품명: PCBA 보드 조립
  • 제품 종류: PCBA 보드 조립
  • 최소 추적 너비/격차: 0.075mm/0.075mm
  • 구리 두께: 1/3 온스-8 온스
  • 구멍 크기: 0.1mm
  • 판 두께: 0.1mm-10.0mm
  • 전자 회로 카드 조립
  • 전자 인쇄판 조립


기술 매개 변수:

제품 종류 PCBA 이사회 회의
소재 FR-4
1-60
판 두께 00.1mm-10.0mm
구멍 크기 00.1mm
최소 추적 너비/간격 00.075mm/0.075mm
솔더 마스크 색상 녹색, 빨간색, 파란색, 검은색, 흰색, 노란색
실크 스크린 색상 흰색, 검은색, 노란색
표면 마감 HASL, ENIG, OSP, 몰입 은, 몰입 진
선행 시간 3-5 일


응용 프로그램:

PCBA 이사회 회의: 적용 및 시나리오

PCBA 보드 어셈블리는 전자 기기 생산에서 중요한 요소입니다.그것은 기능적인 전자 회로 카드 조립을 만들기 위해 다양한 전자 구성 요소를 연결하고 통합하는 데 책임이있는 인쇄판 회로 조립 장치입니다.기술의 발전과 함께, 효율적이고 신뢰할 수있는 PCBA 보드 조립에 대한 수요는 통신, 자동차, 의료,소비자 전자제품.

제품 속성:
  • 계층: 1-60
  • 구리 두께: 1/3 온스-8 온스
  • 최대 패널 크기: 600mm*1200mm
  • 실크 스크린 색상: 흰색, 검은색, 노란색
  • 제품 종류: PCBA 보드 조립
적용:

PCBA 보드 어셈블리는 스마트 폰, 노트북, TV 및 의료 장비와 같은 다양한 전자 장치의 생산에 사용됩니다.이 장치의 제조 과정에서 필수적인 요소입니다., 그것은 전자 회로의 척추 역할을 하기 때문에, 모든 전기 구성 요소를 연결하고 공급.

시나리오:

스마트폰 조립 라인의 시나리오를 살펴봅시다. PCBA 보드 조립은 생산 과정의 중요한 단계입니다.스마트폰의 전자 회로의 설계가 완료되면, PCBA 보드 조립은 사양에 따라 만들어집니다. 층, 구리 두께 및 패널 크기는 전자 회로의 복잡성과 크기에 따라 결정됩니다.실크스크린 색상은 스마트 폰 회사의 디자인 및 브랜드 요구 사항에 따라 선택됩니다..

PCBA 보드 어셈블리가 제조되면 용접에 보내집니다. 이것은 저항, 콘덴서 및 칩과 같은 전자 부품이 보드에 배치되고 용접되는 곳입니다.이 과정 은 부품 들 이 올바르게 배치 되고 연결 되어 있는지 확인 하기 위해 정확성 과 전문성 을 요구 합니다어떤 실수라도 결함된 장치로 이어질 수 있기 때문입니다.또한 PCBA 보드 어셈블리는 추가 조립을 위해 보내기 전에 필요한 표준을 충족하는지 확인하기 위해 엄격한 품질 관리 검사를 통과합니다..

PCBA 보드 조립이 완료되면 화면, 배터리 및 케이스와 같은 다른 구성 요소와 통합하여 기능성 스마트 폰을 만듭니다.PCBA 보드 어셈블리의 신뢰성과 품질은 장치의 전반적인 성능에 중요한 역할을합니다..

결론적으로, PCBA 보드 어셈블리는 전자 기기 생산에서 필수적인 제품입니다. 그 다재다능성, 효율성 및 신뢰성은 다양한 산업에서 중요한 구성 요소가됩니다.PCBA 보드 어셈블리의 지속적인 개발과 개선은 기술 발전과 고품질 전자 장치의 생산을 이끌었습니다..



사용자 정의:

PCBA 보드 조립에 대한 맞춤형 서비스

우리의인쇄 회로 조립판고품질의 재료 FR-4로 만들어져 내구성과 신뢰성을 보장합니다. 최소 0.2mm의 구멍 크기로 복잡한 디자인과 컴팩트 전자 장치에 적합합니다.

품질에 대한 우리의 약속의 일부로, 우리는 모든 100% E 테스트를 수행인쇄된 와이어링 보드 조립장완벽한 기능을 보장합니다. 전문가 팀은 1-60층의 보드를 조립할 수 있습니다. 복잡한 프로젝트를 위한 유연성을 제공합니다.

전문적이고 매끄러운 완성도를 위해, 우리는 흰색, 검은색, 노란색의 실크스크린 색상 옵션을 제공합니다인쇄판 회로 조립장이것은 판에 명확하고 읽기 쉬운 라벨링 및 구성 요소의 식별을 허용합니다.

[회사 이름]에서는 PCBA 보드 조립 필요를 위해 최고 수준의 맞춤 서비스를 제공합니다.우리의 경험이 많은 팀과 첨단 기술은 높은 품질과 효율적인 생산을 보장합니다.



포장 및 운송:

포장 및 운송

PCBA 보드 조립은 고객에게 안전한 배달을 보장하기 위해 신중하게 포장됩니다. 패키지는 다음으로 구성됩니다.

  • 정전 전기로부터 전자 부품을 보호하기 위한 반 정적 봉지
  • 배송 도중 완충 및 보호 를 제공하기 위해 거품 포개
  • 운송 도중 손상을 방지 하기 위해 안전 테이프 를 붙인 상자
  • PCBA 보드 조립을 추가로 보호하기 위해 폼 삽입

포장된 PCBA 보드 조립은 평판과 신뢰할 수있는 배송 서비스를 사용하여 고객에게 배송됩니다.배송 방법과 운송사는 고객의 선호도와 위치에 따라 선택됩니다.운송 비용은 제품의 전체 가격에 포함됩니다.

배달 후, 고객은 파손의 흔적을 확인하는 책임이 있습니다. 어떤 손상이 발견되면, 고객은 추가 지원을 위해 즉시 저희에게 연락해야합니다.

우리는 제품을 포장하고 배송하는 데 매우 주의를 기울여 완벽한 상태로 도착하는지 확인합니다.우리는 고객과 함께 문제를 해결하고 만족을 보장합니다..
