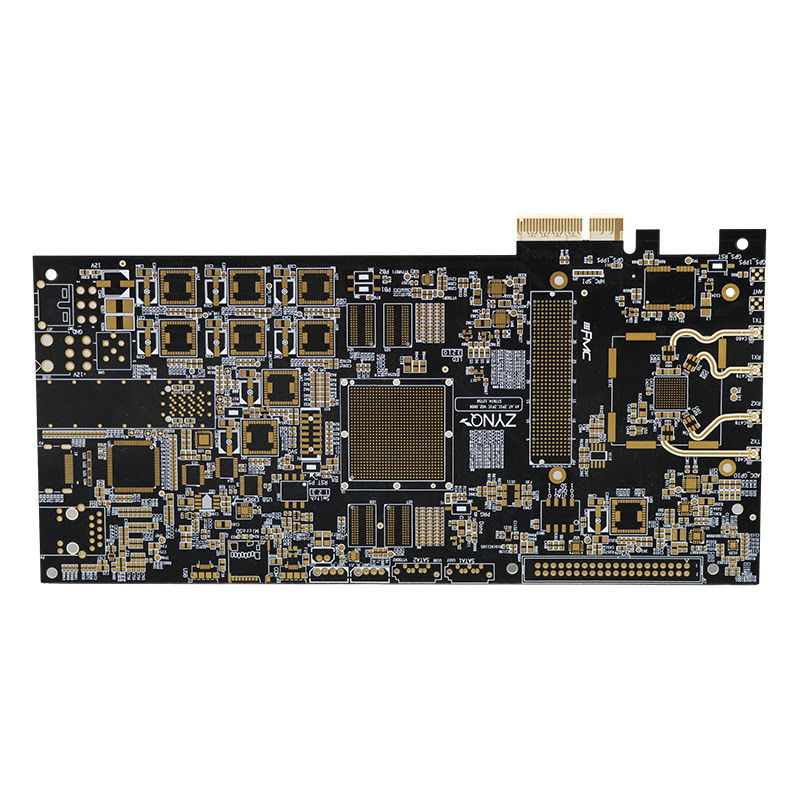

고밀도 인터 커넥터 HDI PCB 보드 스텐실 서비스

제품 설명:

HDI PCB 보드 (High-Density Interconnect PCB) 는 고밀도 및 고성능 전자 애플리케이션을 위해 설계된 인쇄 회로 보드의 일종입니다.가장 최신 HDI 기술을 활용한 6층 보드입니다.보드는 일반적으로 다양한 전자 장치 및 장비의 메인 보드에 사용됩니다.

HDI PCB 보드는 6 층으로 구성되어 있으며, 이는 고밀도 다층 PCB로 만듭니다. 이것은 더 많은 구성 요소를 보드에 배치 할 수 있습니다.복잡하고 고성능의 전자 애플리케이션에 이상적으로 적용됩니다..

PCB 이름인 4L 1+N+1 HDI 보드는 이 보드가 1개의 코어 레이어와 1개의 빌드업 레이어를 가진 4층 보드라는 것을 나타냅니다.이 구성은 높은 밀도와 기능을 달성하기 위해 HDI PCB에서 일반적으로 사용됩니다.1 + N + 1 구축 계층의 사용은 더 많은 구성 요소가 보드에 배치 될 수 있도록 허용하며 4 계층 구조는 라우팅 및 전력 분배에 필요한 공간을 제공합니다.

HDI PCB 보드는 전자 장치 및 장비의 중심 구성 요소인 메인 보드에서 사용하기 위해 특별히 설계되었습니다. 일반적으로 컴퓨터와 같은 응용 프로그램에서 사용됩니다.스마트폰, 의료 장비, 자동차 전자제품.

HDI PCB 보드의 실크 스크린 색상은 고객의 선호도에 따라 사용자 정의 할 수 있습니다. 가장 일반적으로 사용되는 색상은 흰색, 검은색, 노란색, 빨간색 및 파란색입니다.이것은 보드에 구성 요소를 쉽게 식별하고 표시 할 수 있습니다., 조립 및 유지보수를 용이하게합니다.

HDI PCB 보드에 사용되는 유리 에포시 물질은 RO4350B이며, 고성능 기판으로 유리 전환 온도는 280°C입니다. 낮은 이전수 상수 (Er<3.48) 를 가지고 있습니다.고 주파수 및 고속 애플리케이션에 적합하도록 만드는로저스 코퍼레이션은 PCB를 위한 고품질 소재의 잘 알려진 제조업체이며 많은 전자 회사들의 신뢰를 받고 있습니다.

HDI PCB 보드는 높은 성능의 전자 애플리케이션에 인기있는 선택으로 만드는 일련의 주요 기능을 자랑합니다.

• 고밀도층 PCB:이 보드에 사용되는 HDI 기술은 더 작은 보드에 더 많은 구성 요소를 배치 할 수 있도록 허용하여 기능을 손상시키지 않고 높은 밀도를 달성합니다.
• 고밀도 다층 PCB:6층 구조로 HDI PCB 보드는 전통적인 PCB에 비해 더 높은 밀도를 가지고 있어 복잡하고 고성능 애플리케이션에 적합합니다.
• 고밀도 상호 연결 PCB:1+N+1 구축 계층의 사용은 보드에서 여러 구성 요소를 상호 연결하여 높은 밀도를 달성하고 필요한 계층 수를 줄일 수 있습니다.
• HDI 기술:이 보드의 생산에 HDI 기술 사용은 더 얇은 선과 공간, 더 작은 비아, 더 복잡한 디자인을 가능하게 하며, 더 높은 밀도와 더 나은 성능을 제공합니다.

전체적으로 HDI PCB 보드는 고성능 애플리케이션을 위해 설계된 고품질 고밀도 층 PCB입니다.첨단 기술과 재료의 사용은 컴팩트 크기의 신뢰할 수있는 성능과 기능을 보장합니다., 전자 회사들 사이에서 인기 있는 선택이 됩니다.

특징:

• 제품명: HDI PCB 보드
• 적용: 소비자 전자제품
• PCB 두께: 1.5mm
• 표면 가공: 화학적 니켈 팔라디움
• 판 크기: 300 * 210 mm
• 키워드:
  • HDI 인터컨넥트 보드
  • HDI 프린트 와이어링 보드
  • HDI 인터컨넥트 보드
  • 고밀도 PCB
  • HDI PCB
  • 고밀도 상호 연결 PCB
  • 미크로비아 기술
  • 고급 회로
  • 미세 한 선 흔적
  • 소형화
  • 높은 신뢰성

기술 매개 변수:

응용 프로그램:

HDI PCB (High-Density Interconnect Printed Circuit Board) 는 다양한 전자 장치에 널리 사용되는 회로 보드의 일종입니다.그것은 전통적인 PCB에 비해 구성 요소와 상호 연결의 밀도가 높을 수 있도록 특별히 설계되었습니다., 그것은 고성능 및 컴팩트 전자 제품을위한 이상적인 선택입니다.1~30층의 계층 수와 RO4350B Tg280°C의 사용에르<3.48로저스 코프 유리 에포시스 물질은 고밀도 및 고성능 회로를 필요로하는 응용 프로그램에서 가장 인기있는 선택 중 하나입니다.

HDI PCB 보드는 높은 밀도 패널과 층 구조로 특징이며, 더 많은 구성 요소와 상호 연결이 더 작은 영역에 배치 될 수 있습니다.이 보드는 또한 높은 열 및 전기 전도성으로 알려져 있습니다., 효율적인 열 분산 및 신뢰할 수있는 신호 전송을 필요로하는 응용 프로그램에 적합합니다. 다음은 HDI PCB 보드의 주요 속성입니다:

• 계층 수: 1-30 계층
• 유리 에포시 물질: RO4350B Tg280°C, Er<3.48로저스
• 신청자: 본사
• 공정: 몰입 금
• 표면 가공: 화학적 니켈 팔라디움

HDI PCB 보드는 다양한 전자 장치, 특히 고밀도 및 고성능 회로를 필요로하는 데 널리 사용됩니다.HDI PCB 보드의 일반적인 응용 시나리오 중 일부는 다음과 같습니다.:

• 스마트 폰과 태블릿: HDI PCB 보드는 스마트 폰과 태블릿에서 광범위하게 사용됩니다. 이러한 장치는 성능을 손상시키지 않고 컴팩트하고 가벼운 디자인을 필요로하기 때문입니다.고밀도 및 HDI PCB 보드의 층 구조는 더 많은 구성 요소를 허용합니다.프로세서, 메모리 칩, 센서 등이 더 작은 공간에 통합될 수 있기 때문에 이러한 장치에 대한 완벽한 선택입니다.
• 노트북 및 컴퓨터: 소형화 및 휴대성의 시대에 노트북 및 컴퓨터는 또한 HDI PCB 보드를 사용하여 더 컴팩트한 디자인을 달성합니다.HDI PCB 보드의 고밀도 및 고성능 기능은 이러한 장치에 대한 이상적인 선택이됩니다.공간은 제한적이지만 효율적이고 신뢰할 수 있는 회로의 필요성이 중요합니다.
• 의료기기: 심장 박동기, 탈주동기, 진단기기 등 많은 의료기기들은 정확하고 안정적으로 작동하기 위해서는 고밀도와 고성능 회로가 필요합니다.HDI PCB 보드는 이러한 장치에 널리 사용됩니다그것은 작은 영역에서 많은 수의 구성 요소와 상호 연결을 수용 할 수 있기 때문에 또한 훌륭한 열 및 전기 전도성을 제공합니다.
• 자동차 전자제품: 자동차에서 전자 부품의 사용이 증가함에 따라 고밀도 및 고성능 회로 보드의 수요도 증가했습니다.HDI PCB 보드는 자동차 전자제품에 광범위하게 사용됩니다, 탐색 시스템, 인포테인먼트 시스템 및 고급 운전자 보조 시스템과 같이, 효율적이고 신뢰할 수있는 회로를 컴팩트한 디자인으로 제공합니다.

HDI PCB 보드는 다양한 전자 장치에서 널리 사용되는 고밀도 및 고성능 회로 보드입니다.그것은 콤팩트하고 고성능 제품의 개발에 필수적인 요소입니다, 그리고 그 역할은 더 작고 더 강력한 전자 장치에 대한 수요가 증가함에 따라 계속 증가 할 것입니다. 1-30 층의 계층 수와 함께 RO4350B Tg280 ° C의 유리 에포시스 물질, Er<3.48, 로저스 코프, 화학 니켈 팔라디움의 표면 마무리, HDI PCB 보드는 신뢰할 수 있고 효율적이며 고밀도의 상호 연결 보드가 필요한 응용 프로그램에 완벽한 선택입니다.

사용자 정의:

• 스텐실 서비스: 네
• 유리 에포시: RO4350B Tg280°C, Er<3.48로저스
• PCB 이름: 4L 1+N+1 HDI 보드
• 실크 스크린 색상: 흰색, 검은색, 노란색, 빨간색, 파란색, 등
• 신청자: 본사

• 고밀도 다층 PCB
• HDI 프린트 와이어링 보드
• 미크로비아 기술 위원회
• 빠른 회전 PCB

포장 및 운송:

HDI PCB 보드는 안전한 운송을 보장하기 위해 견고한 고지판 상자에 포장됩니다. 상자는 운송 중 외부 손상으로부터 보드를 보호하기 위해 거품 포장으로 덮여 있습니다.보드는 운송 중 전기 정전 방출을 방지하기 위해 반 정적 거품 랩에 포장됩니다.

또한 상자에는 명확하고 눈에 띄는 "미약하다"와 "주의 깊게 취급하라"라는 표지판이 붙여져 운송사에게 주의를 기울일 것을 경고합니다.

HDI PCB 보드는 평판이 좋고 신뢰할 수 있는 배송 서비스를 통해 배송됩니다. 배송 서비스는 고객의 위치와 선호도에 따라 선택됩니다.보드는 고객들의 안정을 보장하기 위해 전체 가치를 보장받습니다..

예상 배송 시간은 주문 확인 시 고객에게 제공 될 것입니다. 보드는 신속하고 안전한 배송을 보장하기 위해 신중하게 포장되고 배송됩니다.

보드가 배송되면 고객에게는 추적 번호가 제공되며고객이 즉시 알리고 해결책을 제공 할 것입니다..

배송 후, 고객은 손해 또는 오차를 위해 패키지를 신중하게 검사하도록 권장됩니다. 어떤 문제도 발생할 경우, 고객은 즉시 도움을 위해 저희에게 연락하십시오.

우리는 우리의 HDI PCB 보드를 포장하고 배송하는 데 큰 주의를 기울여 완벽한 상태에서 고객에게 도달하도록 보장합니다.
