| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

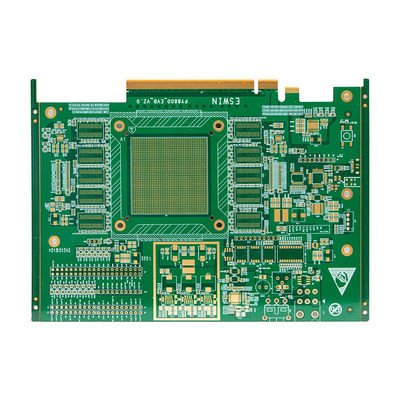

100% 테스트 및 Er 3.48 소비자 전자 산업용 유리 에포시 HDI PCB 보드
HDI PCB 보드는 다양한 전자 장치의 메인 보드로 사용하도록 설계된 고밀도 다층 인쇄 회로 보드입니다. 두께 1.5 mm, 크기는 300 * 210 mm입니다.이 보드는 다양한 애플리케이션을 위한 첨단 연결 솔루션을 제공합니다..
HDI PCB 보드의 주요 특징 중 하나는 고밀도 계층 설계입니다. 이것은 더 많은 구성 요소가 보드에 배치 될 수있게합니다.더 작고 공간 효율적인 설계로 인해이것은 특히 소형화가 최우선 과제인 현대 전자 장치에 중요합니다.
이 보드는 또한 마이크로 비아 기술을 포함하고 있으며, 이는 레이저로 뚫린 작은 구멍을 사용하여 보드의 다른 층 사이의 연결을 만듭니다.이것은 상호 연결의 더 높은 밀도를 허용합니다., 성능과 신뢰성을 향상시킵니다.
HDI PCB 보드는 고 주파수 애플리케이션에 특별히 설계되어 고속 데이터 전송이 필요한 장치에서 사용하기에 이상적입니다.이 보드에서 사용 된 고급 상호 연결 솔루션은 고 주파수 성능을 보장, 통신, 네트워크 및 데이터 저장 장치와 같은 응용 프로그램에서 최고의 선택이됩니다.
보드의 성능과 신뢰성을 더욱 향상시키기 위해, 화학적 니켈 팔라디움 표면 완공으로 완공되어 있습니다. 이 표면 완공은 뛰어난 부식 저항을 제공합니다.보드 및 구성 요소의 장수성 확보또한 더 쉬운 용접 및 신호 무결성을 향상시키기 위해 부드러운 표면을 제공합니다.
요약하자면 HDI PCB 보드는 고밀도 다층 보드입니다. 주 보드 애플리케이션에 대한 고급 인터 커넥트 솔루션을 제공합니다. 소형화된 디자인, 마이크로 비아 기술,고주파 성능, 그것은 현대 전자 장치에 대한 최고의 선택입니다. 화학적 니켈 팔라디움 표면 완공의 사용은 신뢰성과 성능을 더욱 향상시킵니다.다양한 애플리케이션에 대한 신뢰할 수 있고 효율적인 옵션으로.
| 사양 | 가치 |
|---|---|
| 제품 이름 | HDI PCB 보드 |
| 핵심 단어 | 고밀도 인터커넥터 (HDI) |
| 다른 이름 | 나노 회로 PCB, 고밀도 상호 연결 인쇄 회로 보드 |
| 임페던스 제어 | 네 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색, 빨간색, 파란색 등등 |
| PCB 두께 | 1.5mm |
| PCB 테스트 | 100% 테스트 |
| 적용 | 본보드 |
| 계층 수 | 1-30 층 |
| 보드 크기 | 300*210mm |
| 스텐실 서비스 | 네 |
| 계층 수 | 6층 |
HDI PCB 보드 (High Density Interconnector Printed Wiring Board) 는 고밀도 전자 장치에 설계된 PCB의 전문 유형입니다.그것은 통합과 성능의 더 높은 수준을 달성하기 위해 마이크로와 나노회로와 같은 첨단 기술을 활용이 제품은 다양한 산업 및 응용 분야에서 널리 사용되며, 특히 메인 보드 디자인에서 사용됩니다.
HDI PCB 보드는 전자 장치의 메인 보드 설계에서 필수적인 구성 요소입니다. 그 컴팩트 크기와 고밀도 상호 연결은 제한된 공간의 장치에서 사용하기에 이상적입니다.스마트폰과 같은보드의 6층 설계는 신호와 전력의 효율적인 라우팅을 허용하여 복잡한 메인 보드 디자인에 적합합니다.
HDI PCB 보드는 5G 통신 장치, 레이더 시스템 및 위성 통신과 같은 고주파 응용 프로그램에도 널리 사용됩니다.첨단 설계 와 재료 로 인해 고주파 신호 를 처리 하고 신호 무결성 을 유지 할 수 있다, 이러한 응용 프로그램에 대한 인기있는 선택입니다.
HDI PCB 보드는 마이크로 비아 기술로 알려져 있으며, 이는 더 작은 비아와 보드에서 구성 요소의 밀도를 증가시킵니다.이것은 고속 및 고성능 장치에서 사용하기에 이상적입니다마이크로 비아 기술 은 또한 보드 에 더 많은 계층 을 가질 수 있게 하여 더 복잡한 디자인 에 적합 하게 한다.
마이크로 비아 기술 외에도 HDI PCB 보드는 매우 작은 전도성 흔적과 공간을 사용하는 나노 회로 기술을 사용합니다.이것은 구성 요소와 상호 연결의 더 높은 밀도를 허용합니다.이 나노 회로 기술은 HDI PCB 보드를 의료 장비 및 항공 우주 기술과 같은 첨단 전자 장치에 이상적인 선택으로 만듭니다.
HDI PCB 보드는 정확도로 설계되고 제조되며 신뢰성을 보장하기 위해 100% 테스트를 거칩니다.이것은 높은 수준의 정확성과 안정성을 요구하는 중요한 응용 프로그램에 매우 신뢰할 수있는 제품으로 만듭니다.6층 디자인과 첨단 기술의 사용은 또한 보드의 내구성 및 환경 요인에 대한 저항성에 기여합니다.
HDI PCB 보드는 첨단 기술과 컴팩트한 디자인으로 다양한 전자 애플리케이션에 다재다능하고 필수적인 제품입니다.미크로비아 및 나노회로 기술, 그리고 100% 테스트는 주요 보드 디자인, 고주파 애플리케이션, 그리고 정밀 장비에 대한 신뢰할 수 있고 고성능의 선택이 됩니다.HDI PCB 보드는 현대 전자 장치의 발전을 촉진하는 데 결정적인 역할을 계속하고 있습니다..
HDI PCB 보드에서는 고객에게 최고 수준의 사용자 정의 서비스를 제공합니다. 우리의 고밀도 PCB 패널과 다층 PCB 기술은 복잡하고 컴팩트한 디자인을 만들 수 있습니다.나노 회로 PCB 응용 프로그램에 적합합니다..
우리의 모든 제품은 엄격한 테스트를 거쳐야 합니다.당신은 당신의 사용자 정의 HDI PCB 보드가 흠없이 수행 할 것이라고 믿을 수 있습니다.
우리의 몰입 금 프로세스는 부드럽고 균일한 표면을 만들어 PCB의 전도성과 내구성을 향상시킵니다. 1.5mm의 두께로, 우리의 보드는 견고하고 신뢰할 수 있습니다.다양한 산업의 요구에 대응할 수 있습니다..
우리는 300 * 210mm의 표준 크기를 포함하여 다양한 보드 크기에 맞춤 제작을 제공합니다. 우리의 6층 디자인은 더 복잡하고 컴팩트한 레이아웃을 허용합니다.고밀도 및 고속 애플리케이션에 적합합니다..
HDI PCB 보드를 선택하여 모든 사용자 정의 요구 사항을 충족하고 모든 제품에서 최고 품질과 신뢰성을 경험하십시오.오늘 저희에게 연락하여 우리의 서비스에 대해 더 많은 것을 알아보고 당신의 아이디어를 실현하는 데 도움을 줄 수 있습니다..
HDI PCB 보드에서는 고객에게 고품질의 제품을 제공하는 것을 자랑스럽게 생각합니다.우리는 철저한 포장 및 운송 프로세스를 개발했습니다..
우리의 포장 과정은 각 HDI PCB 보드를 철저히 검사하여 품질 표준을 충족하는지 확인하는 것에서부터 시작됩니다.보드는 운송 중에 발생할 수 있는 손상으로부터 보호하기 위해 반 정적 봉지에 배치됩니다.그 후 가방을 견고한 고리 박스에 넣고 추가적인 보호를 위해 거품 포장으로 장착합니다.
더 큰 주문을 위해, 우리는 운송 중에 최대 보호를 보장하기 위해 주문 제작 된 나무 상자를 사용합니다.우리 의 상자 들 은 거칠 한 취급 을 견딜 수 있도록 설계 되었으며, 상자 안 에 어떤 움직임 도 없도록 거미 가 덮여 있다.
우리는 귀하의 필요를 충족시키기 위해 다양한 배송 옵션을 제공합니다. 국내 배송에 대해 우리는 UPS, FedEx, DHL와 같은 신뢰할 수있는 운송사를 사용합니다. 국제 운송에 대해, 우리는 UPS, FedEx, DHL와 같은 신뢰할 수있는 운송사를 사용합니다.우리는 신속하고 안전한 배송을 보장하기 위해 주요 운송업체와 협력합니다..
또한 모든 주문에 대한 추적 정보를 제공하여 배송 상태를 쉽게 모니터링 할 수 있습니다.저희에게 알려주세요. 우리는 그들을 수용하기 위해 최선을 다할 것입니다..
HDI PCB 보드에서, 우리는 적시에 배달의 중요성을 이해하고 모든 배송 기간을 준수하기 위해 노력합니다.우리는 귀하를 계속 알리고 적절한 솔루션을 찾기 위해 귀하와 함께 일합니다..
당신의 PCB 필요에 HDI PCB 보드를 선택 주셔서 감사합니다. 우리는 우리의 포장 및 배송 과정이 당신의 HDI PCB 보드가 완벽한 상태로 도착 할 것을 보장 할 것이라고 확신합니다.
