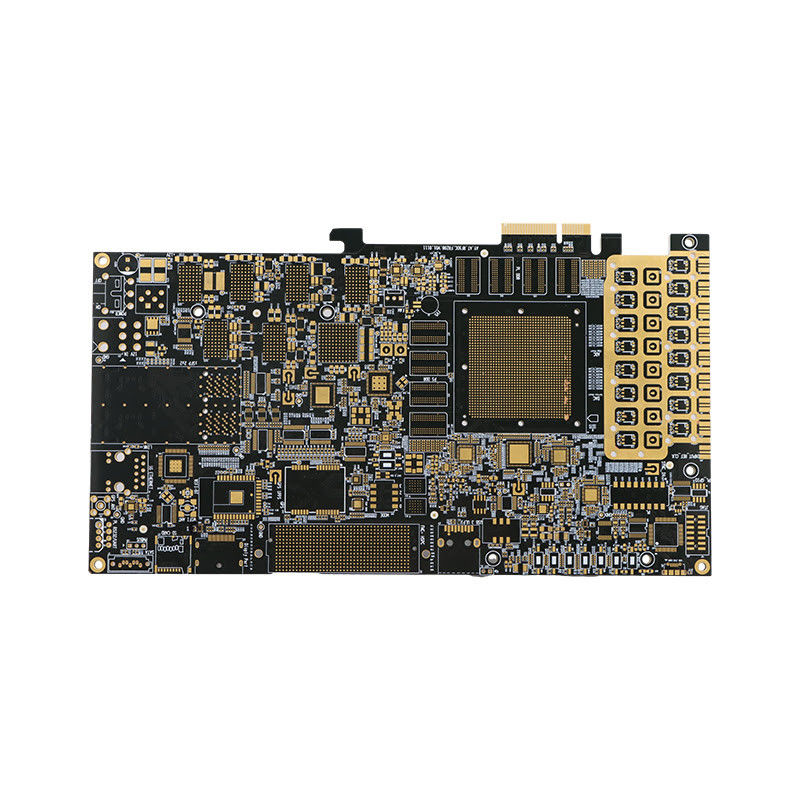

OEM 전자 고주파 PCB 항공 우주 통신

제품 설명:

고주파 PCB (프린트 서킷 보드) 는 고주파 전자 애플리케이션을 위해 설계된 PCB의 전문 유형이다. 항공우주, 군사,통신, 의료 장비, 높은 성능과 신뢰성이 중요합니다.

• 1온즈 구리 두께: 고주파 PCB는 1온즈 (35μm) 구리 두께를 사용하여 높은 전도성과 우수한 신호 전송을 보장합니다.
• 로저스 / PTFE 재료: PCB는 고품질의 로저스 / PTFE (폴리테트라플루로 에틸렌) 재료로 만들어졌으며, 이 물질은 낮은 전기적 손실, 높은 열 안정성 및 우수한 기계적 특성을 제공합니다.
• ±10% 임피던스 값: PCB는 ±10% 임피던스 값의 엄격한 관용을 가지고 있으며, 정확한 신호 일치와 최소한의 신호 손실을 보장합니다.
• 0.2mm 최소 구멍 크기: PCB의 최소 구멍 크기는 0.2mm이며, 이는 얇은 피치 구성 요소와 고밀도 회로를 허용합니다.
• 0.1mm 레이저 드릴, 0.2mm 기계식 드릴: PCB는 높은 정확성과 일관성을 보장하는 0.1mm 레이저 드릴과 0.2mm 기계식 드릴을 사용하여 드릴됩니다.

고주파 PCB는 다음과 같은 다양한 고주파 애플리케이션에 이상적입니다.

• RF/마이크로파 회로
• 무선 통신 시스템
• 위성 통신 시스템
• 레이더 시스템
• 전자 전쟁 시스템
• 의료 영상 장비

고주파 PCB는 전통적인 PCB보다 여러 가지 장점을 제공하며, 고주파 애플리케이션에 대한 선호 선택입니다.

• 높은 성능: 고품질의 재료와 정밀한 제조 과정의 사용은 뛰어난 성능과 신뢰성을 보장합니다.
• 낮은 손실: 로저스 / PTFE 물질의 낮은 변압 손실은 신호 손실과 왜곡을 최소화하여 정확한 신호 전송을 보장합니다.
• 높은 열 안정성: PCB는 전기적 특성을 잃지 않고 높은 온도에 견딜 수 있으며 극단적인 환경에 적합합니다.
• 높은 밀도: 작은 구멍 크기와 정확한 드릴링 프로세스는 고밀도 회로를 허용하여 소형 전자 장치에 적합합니다.

고 주파수 마이크로 웨이브 PCB 의 모든 필요 를 위해, 고 주파수 PCB 를 선택 하십시오. 성능, 신뢰성, 정확성 의 완벽한 조합 입니다. 더 많은 것을 배우기 위해 오늘 우리 와 연락 하십시오!

특징:

• 제품명: 고주파 PCB
• 구리 두께: 1 온스
• 최종 포일: 1온스
• 미니 비아: 0.1mm 레이저 드릴, 0.2mm 기계 드릴
• 사용: OEM 전자제품
• 표면 완성: 몰입 금
• 고주파 마이크로 스트립 PCB
• 고주파 RF PCB
• 고주파 마이크로파 PCB

기술 매개 변수:

응용 프로그램:

고주파 PCB (High Frequency PCB) 는 고주파 신호를 처리하도록 특별히 설계된 회로 보드의 일종이다.고주파 마이크로 스트립 PCB이 유형의 PCB는 통신, 항공우주, 의료, 기술, 기술 및 기술 등 고속 및 고주파 데이터 전송이 필요한 다양한 산업에서 널리 사용됩니다.그리고 자동차 산업.

고주파 PCB는 다음과 같은 주요 특성을 가지고 있습니다.

• 판 두께:00.2mm-6.35mm
• 구리 두께:1 온스
• RoHS 준수:네
• 임페던스 값:±10%
• 작동 온도:-55°C ~ 125°C

고주파 PCB는 다양한 응용 프로그램 및 시나리오에서 사용할 수 있으며, 그 중 일부는 아래에 나열되어 있습니다.

• 무선 통신:고주파 PCB는 스마트 폰, 라우터 및 위성 통신 시스템과 같은 무선 통신 장치의 생산에 널리 사용됩니다.고주파 신호는 PCB를 통해 원활하고 효율적으로 전송 될 수 있습니다, 신뢰성 있고 빠른 통신을 보장합니다.
• 레이더 시스템:항공우주 및 국방 산업에서, 레이더 시스템은 고주파 신호를 필요로 합니다. 고주파 PCB는 이러한 시스템에서 필수적인 구성 요소입니다.정확하고 정확한 데이터 전송을 허용합니다..
• 의료기기:MRI 기계, 초음파 장비, 환자 모니터링 시스템 등 의료기기에서는 고주파 신호가 매우 중요합니다.고주파 PCB는 진단 및 치료 목적으로 정확하고 고품질의 데이터 전송을 보장하기 위해 이러한 장치에 사용됩니다..
• 고속 데이터 처리:오늘날의 디지털 세계에서는 금융, 게임 및 운송과 같은 다양한 산업에서 고속 데이터 처리가 필수적입니다.예를 들어 서버, 라우터 및 스위치, 빠르고 효율적인 데이터 처리를 보장합니다.

고주파 PCB는 자동차 충돌 방지 시스템, 위성 탐색 시스템,산업 자동화 장비.

고주파 PCB는 고속과 고주파 데이터 전송이 필요한 다양한 산업에서 중요한 구성 요소입니다.고주파 신호를 효율적이고 안정적으로 처리하는 능력으로, 고주파 PCB는 기술의 발전과 우리의 일상 생활의 개선에 결정적인 역할을 합니다.

사용자 정의:

우리의 고주파 PCB는 통신 및 자동차 산업과 같은 고주파 애플리케이션의 특정 요구를 충족하도록 설계되었습니다.우리는 귀하의 프로젝트에 대한 최고 품질과 성능을 보장하기 위해 맞춤형 서비스를 제공합니다..

• 미나 비아:00.1mm 레이저 드릴, 0.2mm 기계 드릴
• 적용:통신, 자동차
• 표면 마감:ENIG (전기 없는 니켈 몰입 금)
• 표면 완성:잠수 금
• 작동 온도:-55°C ~ 125°C

우리의 고주파 PCB는 고주파 스트라이프라인, 마이크로파 및 신호 애플리케이션을 위해 특별히 설계되었습니다.우리의 PCB는 정확한 신호 전송과 최소한의 노이즈 간섭을 보장합니다.ENIG 표면 마감은 우수한 전도성 및 부식 저항을 제공하며, 몰입 금 마감은 최적의 신호 성능을 위해 매끄럽고 평평한 표면을 보장합니다.우리의 PCB는 -55°C에서 125°C까지 광범위한 온도 범위에서 작동 할 수 있습니다, 다양한 환경과 응용 프로그램에 적합합니다.

우리의 서비스와 우리가 당신의 프로젝트에 당신을 도울 수있는 방법에 대해 더 알아보기 위해 오늘 저희에게 연락하십시오.

포장 및 운송:

고주파 PCB에서, 우리는 우리의 제품에 대한 안전하고 안전한 포장의 중요성을 이해합니다. 따라서, 우리는 우리의 고주파 PCB를 포장하고 고객에게 배송하는 데 큰 주의를 기울입니다.

우리의 고주파 PCB는 먼저 항 정적 물질로 포장되어 운송 중에 정적 전기에 의한 손상을 방지합니다.내구성 있는 카드 박스, 운송 중에 최대한 보호.

이동을 방지하고 PCB가 자리를 지키도록 하기 위해, 우리는 폼 삽입물과 거품 포장을 상자 안쪽에 사용합니다. 이것은 또한 운송 중에 발생할 수 있는 충격이나 충돌을 흡수하는 데 도움이 됩니다.

우리는 또한 고객의 특정 요구 사항에 따라 고객에게 맞춤형 포장 옵션을 제공합니다.

우리는 DHL, UPS, FedEx, TNT와 같은 신뢰할 수 있고 신뢰할 수 있는 통신사를 사용하여 전 세계로 우리의 고주파 PCB를 배송합니다. 이 통신사들은 빠르고 안전한 배송 옵션을 제공합니다.운송물을 여행 내내 추적할 수 있는 기능.

국제 배송에 필요한 모든 서류를 제공하고 모든 관세 규정을 준수하여 원활하고 신속한 배송을 보장합니다.

또한, 우리는 우리의 고주파 PCB를 가능한 한 빨리 고객에게 전달하는 것을 목표로 긴급 주문에 대한 가속 배송 옵션을 제공합니다.

배송이 완료되면, 우리는 운송 중에 손상을 입지 않도록 조심스럽게 상자를 운송자의 차량에 부착하고 고정합니다.

고주파 PCB에서 우리는 고주파 PCB가 완벽한 상태로 고객에게 도달하는지 확인하기 위해 포장 및 운송 방법에 대해 매우 자랑스럽게 생각합니다.우리는 고객의 요구와 기대를 충족시키기 위해 고품질 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다.

FAQ:

• Q: 고주파 PCB는 무엇입니까?
• A: 고주파 PCB는 고주파에서 신호를 전송하도록 설계된 회로 보드의 한 종류입니다.
• Q: 고주파 PCB의 일반적인 응용 분야는 무엇입니까?
• A: 고주파 PCB는 종종 레이더, 위성 통신 시스템 및 휴대 전화와 같은 전자 장치에 사용됩니다.
• Q: 고주파 PCB의 장점은 무엇입니까?
• A: 고주파 PCB는 전통적인 PCB에 비해 높은 주파수 응용 프로그램에서 더 높은 신호 속도, 낮은 손실 및 더 나은 성능을 제공합니다.
• Q: 고주파 PCB에 일반적으로 사용되는 재료는 무엇입니까?
• A: 고주파 PCB에서 일반적으로 사용되는 재료는 PTFE, FR-4 및 세라믹 재료입니다.
• Q: 고주파 PCB는 여러 층으로 제조될 수 있습니까?
• A: 예, 고주파 PCB는 여러 층으로 제조 될 수 있으며, 더 복잡한 회로 설계와 향상된 성능을 허용합니다.
