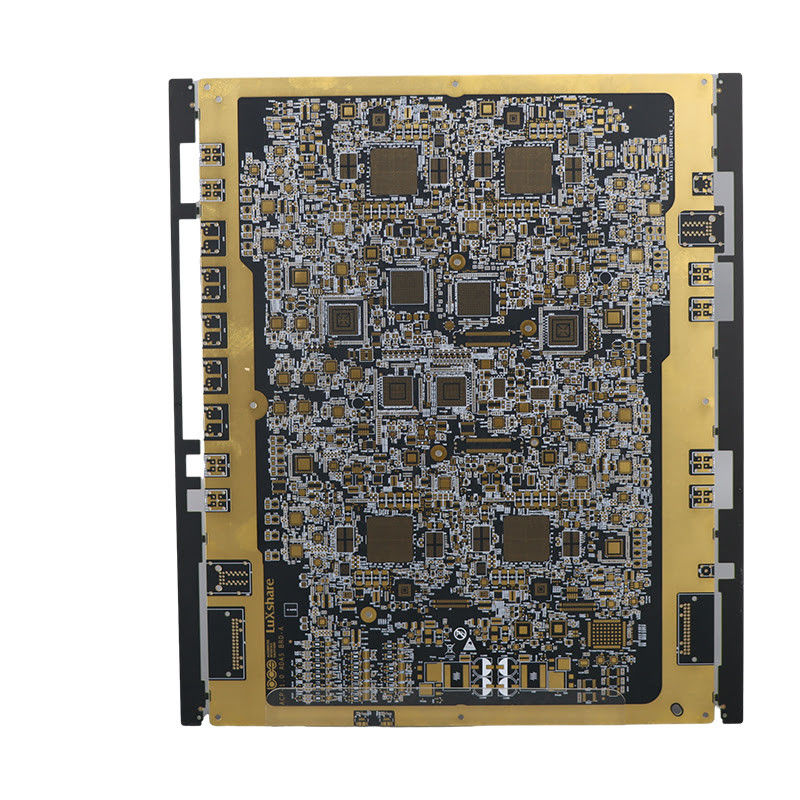

최종 포일 1 Oz 라디오 주파수 회로 보드 Rohs 컴플라이언트

최종 포일 1 온스 고주파 PCB 미니 0.1mm 레이저 드릴 온도 범위 -55C ~ 125C

제품 설명:

고주파 PCB, 또한 고주파 마이크로 스트립 PCB, 고주파 마이크로 웨브 PCB, 또는 고주파 스트라이프라인 PCB로 알려져 있습니다.고주파 애플리케이션을 위해 설계된 인쇄 회로 보드의 종류입니다.통신, 항공우주, 국방 및 의료 장비와 같은 산업에서 널리 사용됩니다.

고주파 PCB는 로저스 및 PTFE와 같은 고품질 재료로 만들어집니다. 이 재료는 우수한 전기적 특성을 가지고 있으며,고주파 애플리케이션에 적합하도록 만드는 것.

고 주파수 PCB의 최소 구멍 크기는 0.2mm입니다. 이는 구성 요소의 정확하고 정확한 배치를 허용합니다. 이것은 PCB의 신뢰성과 기능을 보장합니다.고주파 환경에서도.

고주파 PCB는 1 온스의 최종 포일로 PCB의 외부 층에 사용되는 구리의 양을 나타냅니다.이것은 전기 전도성과 비용 효율성 사이의 좋은 균형을 제공합니다..

고 주파수 PCB의 윤곽은 루트 및 스코어 과정을 통해 만들어집니다. 이것은 PCB의 정밀한 절단 및 모양을 가능하게하며 최종 제품에 완벽하게 적합하도록합니다.

고 주파수 PCB는 침수 금으로 완성되어 있으며, 이는 탁월한 전도성, 부식 저항성 및 용접성을 제공하는 표면 마무리 유형입니다.이것은 신호 무결성이 결정적인 높은 주파수 응용 프로그램에 이상적입니다.

전체적으로, 고주파 PCB는 고주파 애플리케이션의 까다로운 요구 사항을 충족하도록 설계된 고품질 및 신뢰할 수있는 제품입니다.최상급 의 재료 와 제조 공정 을 사용 함 으로써 탁월 한 성능 과 오래 살 수 있는 수명 이 보장 됩니다, 많은 산업에서 선호되는 선택입니다.

특징:

• 제품명: 고주파 PCB
• 구리 두께: 1 온스
• 임페던스 값: ±10%
• 로스 컴플라이언트: 네
• 최소 구멍 크기: 0.2mm
• 적용: 통신, 자동차
• 고주파 신호 PCB
• 고주파 스트라이프라인 PCB
• 고주파 RF PCB

기술 매개 변수:

응용 프로그램:

기술이 계속 발전하고 더 빠르고 효율적인 통신 장치에 대한 수요가 증가함에 따라고주파 PCB의 사용은 통신 및 자동차 산업에서 중요한 요소가되었습니다.고주파 신호 능력과 증강된 신호 무결성으로, 고주파 PCB는 우리가 통신하고 차량을 운영하는 방식에 혁명을 일으켰습니다.

고주파 PCB, 또한 고주파 프린트 와이어링 보드 (High-Frequency Printed Wiring Board, PWB) 또는 고주파 RF PCB로 알려져 있습니다.소량의 신호 손실로 고주파 신호를 송수신하고 수신하도록 설계된 특수한 형태의 회로 보드이 PCB는 최고 성능과 신뢰성을 보장하기 위해 고품질 재료와 첨단 제조 기술로 만들어집니다.

고주파 PCB는 스마트 폰, 라우터, 위성 통신 시스템 등 통신 장치에서 널리 사용됩니다. 고주파 신호를 처리 할 수있는 능력으로,이 PCB는 더 빠른 데이터 전송과 더 나은 연결을 가능하게 합니다.이것은 속도와 신뢰성이 중요한 무선 통신 장치에서 사용하기에 적합합니다.

자동차 산업 또한 고주파 PCB의 사용에서 큰 이익을 얻었습니다. 이 PCB는 GPS, 인포테인먼트,및 운전자 보조 시스템고주파 PCB의 높은 열 안정성은 자동차의 엔진 상부의 극한 온도 조건에서 사용하기 적합합니다.

고주파 PCB의 주요 속성 중 하나는 표면 마무리입니다. 이러한 PCB는 일반적으로 ENIG (전기 없는 니켈 몰입 금) 으로도 알려진 몰입 금으로 마무리됩니다.이 완성도는 평평한, 매끄러운 표면으로 신호 전도성이 뛰어나고 PCB를 부식으로부터 보호합니다.

고주파 PCB는 신호 손실과 왜곡을 최소화하기 위해 특정 계층 구조와 전문 재료로 설계됩니다. 이것은 더 정확하고 신뢰할 수있는 데이터 전송을 가능하게합니다.고속 통신장치와 고주파 통신장치에 필수적인.

더 빠른 데이터 전송 속도 수요가 증가함에 따라, 고주파 PCB는 전자 제조업체의 선택이되었습니다.이 PCB는 최소 신호 손실로 고속 데이터 전송을 처리 할 수 있습니다, 그들은 높은 대역폭 응용 프로그램에 이상적입니다.

신호 손실은 데이터 오류 및 장애로 이어질 수 있기 때문에 고주파 통신 시스템에서 중요한 문제입니다. 고주파 PCB는 신호 손실을 최소화하도록 설계되었습니다.안정적이고 신뢰할 수 있는 통신 신호를 보장합니다..

고주파 PCB의 작동 온도 범위는 통신 및 자동차 애플리케이션에 이상적이게 만드는 또 다른 중요한 속성입니다.이 PCB는 극한 온도 조건에 견딜 수 있습니다.-55°C에서 125°C까지, 그들의 성능에 영향을 미치지 않고, 가혹한 환경에서 사용하기에 적합합니다.

고주파 PCB는 납 없는 재료를 사용하여 제조되며 RoHS를 준수합니다.이것은 위험한 물질을 포함하지 않으며 환경과 인체 건강에 안전하다는 것을 의미합니다..

결론적으로, 고주파 PCB는 통신 및 자동차 산업에서 필수적인 부품입니다. 증진된 신호 무결성, 고속 데이터 전송, 낮은 신호 손실,고 열 안정성이머메이션 골드 표면 완성도와 RoHS 준수성으로, 고주파 PCB는 고성능 통신 및 자동차 장치를 생산하려는 제조업체의 선택입니다.

사용자 정의:

우리의 고주파 PCB는 자동차 산업의 모든 통신 필요에 대한 궁극적인 솔루션입니다.우리는 당신의 통신 장치에 최고의 성능을 제공합니다..

우리의 고주파 PCB는 고주파 애플리케이션을 위해 특별히 설계되어 자동차 산업에서 사용되는 통신 장치에 적합합니다.고주파 PCB 설계에 대한 우리의 전문 지식과, 우리는 최적의 신호 무결성을 보장하고 신호 손실을 최소화합니다.

우리는 모든 통신 장치가 고유한 요구 사항을 가지고 있다는 것을 이해합니다. 그래서 우리는 귀하의 특정 요구를 충족시키기 위해 맞춤 서비스를 제공합니다.우리의 전문가 팀은 당신의 요구 사항에 완벽하게 맞는 고주파 PCB를 설계하고 제조하기 위해 당신과 긴밀히 협력합니다..

우리의 고주파 PCB는 효율적이고 정확한 커스터마이징을 허용하는 루트 및 스코어 기능을 가지고 있습니다.우리의 PCB를 광범위한 응용 프로그램에 적합하게 만드는.

우리의 첨단 기술과 엄격한 품질 관리 프로세스를 통해, 우리는 우리의 모든 고주파 PCB에 ± 10%의 임피던스 관용을 보장합니다.이것은 통신 장치의 안정적이고 일관된 성능을 보장합니다.

최적의 전도성과 산화로부터의 보호를 위해, 우리의 고주파 PCB들은 모두 침몰 금 표면 피니쉬를 가지고 있습니다.이 마무리 또한 더 쉽게 구성 요소 배치를 위해 부드럽고 평평한 표면을 제공합니다.

우리의 고주파 PCB는 OEM 전자제품에 널리 사용되고 있습니다.우리는 당신의 OEM 전자제품의 특정 요구를 충족시킬 수 있습니다, 최고의 품질과 성능을 제공합니다.

포장 및 운송:

우리의 고주파 PCB는 안전하게 배송을 보장하기 위해 신중하게 포장됩니다. 우리는 운송 중에 모든 손상으로부터 보드를 보호하기 위해 강력하고 내구적인 포장재를 사용합니다.

보드는 먼저 정적 전기가 민감한 부품에 손상을 입지 않도록그들은 더 많은 보호를 제공하기 위해 거품 포장된 견고한 고리 박스에 배치됩니다..

우리는 또한 요청에 따라 회사 로고 또는 특정 라벨링을 추가하는 것과 같은 맞춤형 포장 옵션을 제공합니다.

우리는 귀하의 특정 필요와 예산을 충족시키기 위해 다양한 배송 방법을 제공합니다. 우리의 배송 파트너는 신뢰할 수 있으며 시간에 패키지를 배달하는 입증 된 기록을 가지고 있습니다.

소규모 주문을 위해 우리는 표준 배송 옵션을 제공합니다. 일반적으로 국내 배송에는 3-5 일, 국제 배송에는 7-10 일 소요됩니다.

긴급한 주문을 위해, 우리는 신속한 배송 옵션을 제공합니다. 이는 국내 배송을 위해 1-2 일, 국제 배송을 위해 3-5 일 이내에 주문을 배달할 수 있습니다.

주문이 발송되면 추적 번호를 받게 됩니다. 그러면 패키지의 진행 상황을 추적하고 도착 시점을 정확히 알 수 있습니다.

고주파 PCB에서 우리는 제품을 포장하고 배송하는 데 큰 주의를 기울여 완벽한 상태로 도착하는지 확인합니다.저희에게 연락하는 것을 주저하지 마십시오 우리는 당신의 필요를 수용하기 위해 최선을 다할 것입니다.

FAQ:

• Q: 고주파 PCB의 주파수는 무엇입니까?
• A: 고주파 PCB의 주파수는 1GHz 이상입니다.
• Q: 고주파 PCB의 주요 응용 분야는 무엇입니까?
• A: 고주파 PCB의 주요 응용 분야는 무선 통신 시스템, 레이더 시스템 및 위성 시스템과 같은 고속 및 고주파 전자 장치입니다.
• Q: 고주파 PCB의 장점은 무엇입니까?
• A: 고주파 PCB의 장점은 낮은 신호 손실, 높은 신호 무결성 및 더 나은 열 관리입니다.
• Q: 고주파 PCB에는 어떤 재료가 사용됩니까?
• A: 고 주파수 PCB에 사용되는 재료는 일반적으로 테플론, 로저스 또는 아르론과 같은 전문 라미네이트입니다.
• Q: 고 주파수 PCB 생산의 전형적인 처리 시간은 무엇입니까?
• A: 고 주파수 PCB 생산의 전형적인 처리 시간은 복잡성과 계층 수에 따라 3-5일입니다.
