| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

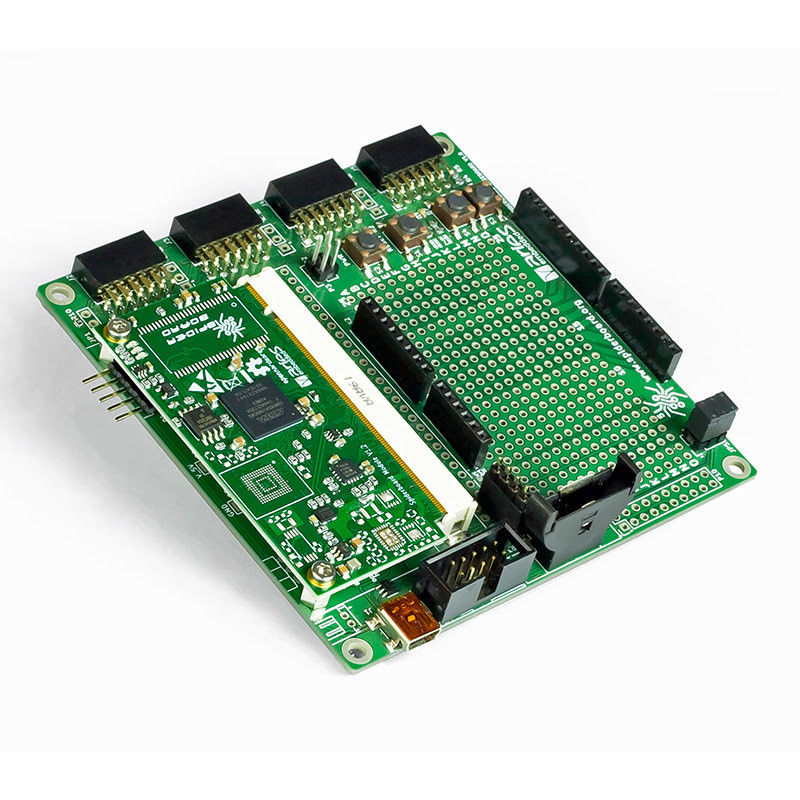

임피던스 값 ±10% 고속 PCB, 고속 설계에 대한 루트 및 점수 윤곽
고주파 PCB, 고주파 마이크로파 PCB 또는 고주파 인쇄 회로 보드라고도 알려져 있습니다.무선 통신과 같은 고주파 애플리케이션의 까다로운 요구 사항을 충족하도록 설계되었습니다.이 최첨단 기술 은 뛰어난 성능 과 신뢰성 을 제공 하여 첨단 전자 장치 에 이상적 인 선택 이 된다.
우리의 고주파 PCB는 최고 품질의 재료와 첨단 제조 기술을 사용하여 정확성과 전문성을 바탕으로 설계되었습니다.우리의 PCB는 낮은 삽입 손실을 제공합니다, 낮은 신호 왜곡, 그리고 우수한 열 관리, 그들을 고속 및 고 주파수 응용 프로그램에 대한 최고의 선택으로.
표면 완성도는 PCB 설계의 중요한 측면입니다. 특히 고주파 애플리케이션에서. 우리의 고주파 PCB는금의 얇은 층에 PCB를 몰입시키는 과정이 표면 마감은 우수한 전도성, 부식 저항성 및 용접성을 제공하여 고주파 신호에 이상적입니다.
1.0MM의 판 두께는 고주파 PCB의 최적의 성능을 보장하기 위해 신중하게 선택되었습니다. 이 두께는 고주파 신호에 필요한 안정성과 강도를 제공합니다.신호 손실을 줄이고 신호 무결성을 향상시킵니다..
우리의 고주파 PCB에 사용되는 재료는 고주파 성능을 달성하는 데 중요합니다. 우리는 Rogers/PTFE를 사용합니다.저손실 접수이 물질은 고주파 통신을 위해 특별히 설계되었으며 극한 온도에서도 뛰어난 성능을 제공합니다.
우리는 고주파 PCB의 표면 완공으로 전자기 없는 니켈 몰입 금 (ENIG) 을 사용합니다. 이 과정은 구리 흔적을 니켈 층으로 코팅하는 것을 포함합니다.그 뒤에 금으로 된ENIG는 탁월한 평면성과 용접성을 제공하여 고주파 애플리케이션에 이상적입니다.
우리의 고주파 PCB는 RoHS를 준수합니다. 즉, 그들은 환경을 해칠 수 있는 위험한 물질이 없습니다. 우리는 고품질의 PCB를 생산하기 위해 최선을 다합니다.환경 친화적 제품우리의 RoHS 준수도 그 증거입니다.
우리의 고주파 PCB는 고주파 애플리케이션의 요구사항을 충족하도록 설계되었습니다.우리의 고주파 PCB는 고급 전자 장치에 대한 완벽한 선택입니다.
| 고주파 PCB 기술 매개 변수 | |
|---|---|
| 로스 준수 | 네 |
| 구리 두께 | 1 온스 |
| 최종 포일 | 1 온스 |
| 사용 | OEM 전자제품 |
| 윤곽 | 진격 및 점수 |
| 판 두께 | 00.2mm-6.35mm |
| 작동 온도 | -55°C ~ 125°C |
| 판 두께 | 1.0MM |
| 소재 | 로저스/PTFE |
| 적용 | 자동차 통신 |
| 키워드 | 고주파 PCB, 고주파 라디오 주파수 PCB, 고속 PCB |
고주파 마이크로파 PCB 또는 고주파 마이크로 스트립 PCB로도 알려진 고주파 PCB는 고주파 신호를 처리하도록 설계된 특수형 인쇄 회로 보드입니다.고주파 통신이 필요한 다양한 전자 장치 및 장비에 널리 사용됩니다, 레이더 시스템, 위성 통신, 무선 통신 등.
고주파 PCB는 -55°C에서 125°C까지의 극한 온도에서 작동하도록 설계되었습니다.이것은 가혹한 환경과 높은 신뢰성과 안정성을 요구하는 응용 프로그램에 사용하기에 적합합니다..
고주파 PCB의 표준 두께는 1.0mm입니다. 이는 고주파 신호의 무결성을 유지하는 데 중요합니다.이 두께는 보드가 낮은 다이 일렉트릭 상수를 보장, 이는 신호 손실을 최소화하고 신호 무결성을 유지하는 데 필수적입니다.
고주파 PCB는 개별 보드를 만들기 위해 미리 결정된 선을 따라 보드를 절단하는 "루트 앤 스코어" 방법을 사용하여 제조됩니다.이 방법 은 효율적 인 생산 을 가능하게 하며 깨끗 하고 균일 한 가장자리 마무리 를 가져옵니다.
고주파 PCB는 OEM (원래 장비 제조업체) 전자제품에 널리 사용됩니다. 증폭기, 필터 및 오시레이터와 같은 고성능 전자 장치에서 일반적으로 사용됩니다.고주파 신호의 정확하고 신뢰할 수 있는 전송을 보장하기 위해.
고주파 PCB는 지름 0.2mm에 불과 한 구멍을 수용 할 수 있습니다. 이것은 더 작고 더 컴팩트한 구성 요소를 사용할 수 있습니다.고밀도 전자 장치에 이상적으로 사용되고 전체 보드 크기를 줄입니다..
고주파 PCB는 고주파 통신이 필요한 광범위한 응용 프로그램에 적합합니다. 일반적인 응용 프로그램 중 일부는 다음과 같습니다.
고주파 PCB는 신뢰성 있고 정확한 고주파 신호 전송이 필요한 고성능 전자 장치의 중요한 구성 요소입니다.극한의 온도에서도 작동할 수 있는, 효율적인 생산 과정, 그리고 더 작은 부품과 호환성, 그것은 OEM 전자 산업의 필수 요소가되었습니다.
| 작동 온도 | 판 두께 | 윤곽 | 최소 구멍 크기 |
|---|---|---|---|
| -55°C ~ 125°C | 10.0mm | 진격 및 점수 | 00.2mm |
고주파 PCB에 대한 자세한 정보 또는 요금을 요청하려면 웹 사이트를 방문하십시오.www.hfpcb.com.
우리의 고주파 라디오 주파수 PCB, 고주파 인쇄 와이어링 보드 또는 고주파 스트리프라인 PCB로도 알려져 있습니다, 특별히 설계되고 귀하의 필요와 요구 사항을 충족하도록 사용자 정의됩니다.우리의 첨단 기술과 기술력으로, 우리는 당신의 OEM 전자 응용 프로그램에 완벽한 고품질과 신뢰할 수있는 고주파 PCB를 제공합니다.
우리의 고주파 PCB는 전기 없는 니켈 몰입 금 (ENIG) 으로 완성되어 우수한 부식 저항성, 표면 평면성 및 용접성을 제공합니다.이 표면 완화는 일관된 신호 성능을 보장하고 신호 손실을 최소화하기 때문에 고주파 애플리케이션에 적합합니다..
우리의 고주파 PCB는 무선 통신, 레이더 시스템, 위성 시스템, 그리고 더 많은 것을 포함하여 OEM 전자,우리는 우리의 고주파 PCB를 당신의 특정 응용 요구에 맞게 조정할 수 있습니다.
우리의 고주파 PCB는 -55°C에서 125°C까지의 극한 온도까지 견딜 수 있도록 설계되었습니다.
우리는 당신의 특정 요구 사항에 따라, 우리의 고주파 PCB를 위해 두 개의 경로와 점수 윤곽을 제공합니다.우리의 첨단 라우팅 및 스코어 기술 전문적인 마무리 위해 정확하고 깨끗한 가장자리를 보장.
우리의 고주파 PCB는 레이저 드릴링을 위해 최소 0.1mm, 기계 드릴링을 위해 0.2mm의 크기를 갖추고 있습니다. 이것은 더 단단한 부품 배치와 향상된 신호 무결성을 허용합니다.
우리의 고주파 라디오 주파수 PCB 사용자 정의 서비스로, 당신은 당신이 당신의 정확한 사양을 충족하는 고품질과 신뢰할 수있는 PCB를 제공 하 고 우리에게 신뢰할 수 있습니다.오늘 저희에게 연락하여 저희 서비스에 대해 더 많은 정보를 얻고 여러분의 프로젝트에 어떻게 도움을 줄 수 있는지 알아보세요..
우리의 고주파 PCB는 고객들에게 안전하고 안전한 배달을 보장하기 위해 신중하게 포장됩니다. 우리는 어떠한 손상이나 결함을 방지하기 위해 운송 중에 제품을 보호하는 데 큰 주의를 기울입니다.
각 고주파 PCB는 정적 상태가 없는 가방에 넣고, 그 다음 외부 힘으로부터 보호하기 위해 충분한 포장과 함께 견고한 고지판 상자에 넣습니다.상자 에 우리 회사 로고 와 제품 정보 를 붙여서 간편 한 식별 을 위해 봉인 되어 있습니다..
대용량 주문을 위해 우리는 팔레트를 사용하여 PCB를 쌓고 포장합니다. 운송 중에 변경되는 것을 방지하기 위해 안전하게 묶여 쌓여있는 것을 보장합니다.우리는 또한 특별한 요청 또는 특정 운송 필요에 맞게 사용자 정의 포장 옵션을 제공합니다.
우리는 신뢰할 수 있고 신뢰할 수 있는 운송 회사와 협력하여 전세계에 제품을 배달합니다. 저희 팀은 신속하고 성공적인 배송을 보장하기 위해 배송 과정을 신중하게 추적하고 모니터링합니다.우리는 또한 긴급한 주문을 위해 가속 배송 옵션을 제공합니다..
고주파 PCB에서, 우리는 고객에게 우리의 제품의 안전과 신속한 배달을 우선시합니다. 우리는 고객의 만족을 보장하기 위해 최고의 포장 및 배송 서비스를 제공하기 위해 노력합니다.
