반도체 PCB
Created with Pixso.

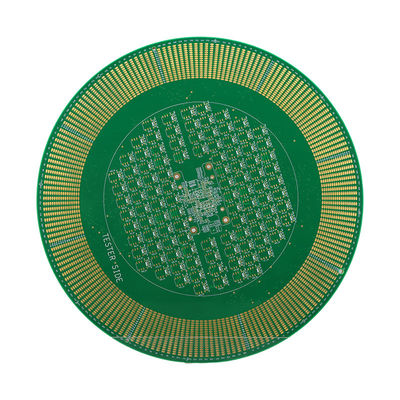

턴키 PCB 조립 서비스 FR-4 및 금 접착 표면 마무리와 반도체 PCB

턴키 PCB 조립 서비스 FR-4 및 금 접착 표면 마무리와 반도체 PCB

브랜드 이름: Ben Qiang
모델 번호: FR-4/로저스
MOQ: 1pcs
가격: custom made
지불 조건: 은행 송금/Alipay/PayPal
공급 능력: 200,000 평방 미터/년
자세한 정보
원래 장소:
첸젠, 중국
인증:
ISO/TS16949/RoHS/TS16949
솔더 마스크 색:
녹색
PCBA 서비스:
전원 PCB 조립 서비스
시험 서비스:
기능 테스트, 100% 테스트
레이어 총수:
38
사용:
OEM 전자공학
민 구멍 치수:
0.2 밀리미터
표면 마감:
금도금 50U"
드릴링 사이즈:
최소 0.0078”(0.2mm)
포장 세부 사항:
에어 펄스 진공 포장
공급 능력:
200,000 평방 미터/년
강조하다:

FR-4 반도체 PCB

,

손바닥의 조립 반도체 PCB

제품 설명

턴키 PCB 조립 서비스 FR-4 및 금 접착 표면 마무리와 반도체 PCB

제품 설명:

제품 개요: 반도체 PCB

반도체 PCB(반도체 인쇄 회로 보드) 는 반도체의 생산 및 테스트를 위해 설계된 특화된 유형의 회로 보드입니다.그것은 컴퓨터와 같은 전자 장치의 제조 과정에서 필수 요소입니다., 스마트폰, 그리고 다른 소비자 전자제품.

반도체 PCB소재가FR4, 우수한 전기적 특성과 내구성으로 알려진 고품질의 라미네이트 재료입니다. 이것은 반도체 생산의 민감하고 정확한 성격에 대한 완벽한 선택입니다.

보드는층 수 38, 반도체 테스트 및 생산에 대한 컴팩트하고 효율적인 플랫폼을 제공합니다. 이것은 또한 다층 보드에 비해 저렴한 비용을 보장합니다.반도체 제조업체에 대한 비용 효율적인 솔루션으로.

굴착 크기우리의 반도체 PCB의분 0.0078 ′′ (0.2mm), 반도체 구성 요소를 배치하기 위해 매우 세밀하고 정확한 파장을 허용합니다. 이것은 생산 과정에서 높은 정확성과 신뢰성을 보장합니다.

우리의반도체 PCB특별히 설계된OEM 전자제품(오리지널 장비 제조업체) 및 다른 반도체 제조업체의 특정 요구 사항을 충족하도록 사용자 정의 할 수 있습니다.이것은 다양한 생산 필요에 대한 다재다능하고 적응 가능한 솔루션으로 만듭니다..

그리고2주 전속 시간, 우리는 우리의 신속하고 효율적인 배달을 보장합니다반도체 PCB이것은 원활한 생산과정을 가능하게 하고 반도체 제조 과정에서 발생할 수 있는 지연을 최소화합니다.



특징:

  • 제품명: 반도체 PCB
  • 레이어 수: 38
  • 솔더 마스크 색상: 녹색
  • 특징: FR4 고 TG
  • 선행 시간: 2 주
  • Pcba 서비스: Turnkey PCB 조립 서비스
  • 반도체용 보드
  • 반도체용 인쇄 회로판
  • 반도체판


기술 매개 변수:

특징 FR4 높은 TG
뚫기 크기 분 0.0078 ′′ (0.2mm)
표면 마감 금장
계층 수 36
특별 맹인 미크로비아
PCBA 서비스 전원 PCB 조립 서비스
사용 OEM 전자제품
미니 추적 너비 00.1mm
구멍 기술 을 통해 아니
소재 FR-4


응용 프로그램:

반도체 PCB - 반도체 애플리케이션을 위한 완벽한 보드

반도체 PCB는 반도체용 인쇄회로판으로도 알려져 있습니다.그것은 반도체 애플리케이션에 대한 보드입니다.그 다양한 특성을 탐구해보고 어떻게 여러분의 프로젝트를 향상시킬 수 있는지 알아봅시다.

임페던스 제어

반도체 PCB는 임피던스 컨트롤이 없으므로 고속 디지털 회로와 저주파 아날로그 회로에 적합합니다. 이것은 더 쉬운 설계와 비용 효율성을 허용합니다.반도체 애플리케이션을 위한 완벽한 선택.

시험 서비스

반도체 PCB는 기능 테스트와 100% 테스트를 포함한 포괄적인 테스트 서비스를 제공합니다.이것은 각 보드가 가장 높은 품질 표준을 충족하고 반도체 응용 프로그램에서 결함이없는 기능을 보장합니다우리의 고급 테스트 서비스의 도움으로 당신의 제품이 원활하게 작동 할 것이라고 확신 할 수 있습니다.

솔더 마스크 색상

반도체 PCB의 녹색 용접 마스크 색상은 단순히 시각적 선호도뿐만 아니라 기능적인 목적도 있습니다.그것은 구성 요소 배치와 용접을 더 쉽게 식별하기 위해 더 나은 대비도를 제공합니다이것은 조립 과정에서 결함을 더 쉽게 감지하여 반도체 응용 프로그램에 대한 신뢰할 수 있고 효율적인 제품을 보장합니다.

PCBA 서비스

반도체 PCB를 위한 우리의 Turnkey PCB 조립 서비스는 불편함 없는 경험을 제공하도록 설계되었습니다. 부품 공급에서 조립과 테스트까지, 우리는 모든 것을 관리합니다.그래서 당신은 당신의 핵심 역량에 집중할 수 있습니다우리의 전문 지식과 최첨단 시설을 통해, 당신은 당신의 반도체 PCB의 고품질 및 적시에 배달을 확신 할 수 있습니다.

특징:FR4 높은 TG

반도체 PCB는 첨단FR4 높은 TG전기적 성능과 열성 안정성이 뛰어난 물질로 알려져 있습니다. 이것은 고주파 애플리케이션에 적합합니다.극한 조건에서도 안정적이고 효율적인 성능을 보장합니다.이 기능을 통해 반도체 애플리케이션은 비교할 수 없는 정확성과 일관성을 얻을 수 있습니다.

시나리오

여러분이 중요한 반도체 프로젝트를 하고 있다고 상상해 보세요. 높은 성능과 신뢰성을 갖춘 보드가 필요하죠. 고주파 신호와 극한 온도까지 견딜 수 있는 보드가 필요하죠.품질에 타협하지 않고이 부분에서 반도체 PCB가 등장합니다. 첨단 기능과 최고 품질로 모든 요구 사항을 충족시키고 기대를 초과합니다.녹색 솔더 마스크 색상은 쉽게 구성 요소 배치를 식별하는 데 도움이됩니다, 그리고FR4 높은 TG우리의 Turnkey PCB 조립 서비스는 시간과 자원을 절약하여 완전히 조립되고 테스트 된 보드를 제공합니다. 반도체 PCB와 함께,여러분의 반도체 애플리케이션은 새로운 성공을 이룰 수 있습니다..

결론

반도체 PCB는 모든 반도체 애플리케이션에 완벽한 보드입니다. 독특한 기능과 최고 품질로 비교할 수 없는 성능과 신뢰성을 제공합니다.당신이 고속 디지털 회로 또는 낮은 주파수 아날로그 회로에서 작업하는 경우, 반도체 PCB는 당신의 프로젝트에 대한 이상적인 선택입니다. 그래서, 반도체 PCB와 함께 최고의 얻을 수 있습니다 때 품질과 성능에 타협하는 이유는 무엇입니까?우리의 턴키 PCB 어셈블리 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 다음 단계로 반도체 응용 프로그램을 가져.
