3.3V 5G 광 모듈 PCB 고주파 고속 데이터 전송

제품 설명:

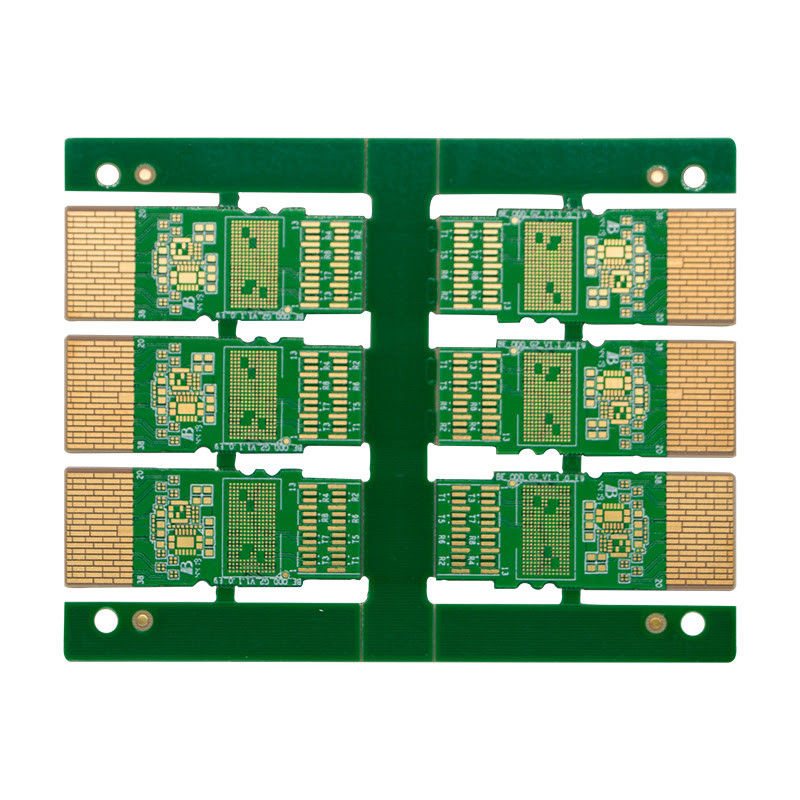

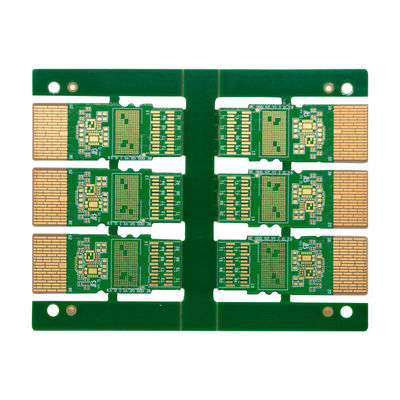

5G 광 모듈 PCB는 5G 광 네트워크에서 고속 데이터 전송을 위해 특별히 설계된 고급 회로 보드입니다.5G 광적 수신기 및 송신기 시스템의 중요한 구성 요소입니다.효율적인 데이터 전송을 위한 안정적이고 신뢰할 수 있는 플랫폼을 제공합니다.

5G 기술의 급속한 발전으로 고속 데이터 전송 수요가 크게 증가했습니다. 5G 광학 모듈 PCB는이 수요를 충족하도록 설계되었습니다.4층 디자인과 첨단 재료로 빠르고 효율적인 데이터 전송을 보장합니다..

5G 광 모듈 PCB는 4층 설계로 여러 신호 계층과 전력 계층을 허용합니다. 이 설계는 컴팩트하고 공간을 절약하는 솔루션뿐만 아니라하지만 또한 훌륭한 신호 무결성을 보장하고 간섭을 줄입니다..

5G 광 모듈 PCB는 1310nm의 파장에서 작동하여 장거리 데이터 전송에 적합합니다. 이 파장은 일반적으로 광섬유 통신 시스템에서 사용됩니다.다양한 애플리케이션에서 호환성과 신뢰성을 보장합니다..

5G 광학 모듈 PCB는 위험 물질 제한 (RoHS) 지침에 완전히 적합하며 납, 수은 및 캐드미엄과 같은 위험 물질이 없음을 보장합니다.이것은 사용하기에 안전할 뿐만 아니라, 또한 환경 친화적입니다.

5G 광학 모듈 PCB는 1온스 구리 두께로 만들어져 있으며, 뛰어난 열전도성과 전기 성능을 제공합니다. 이것은 안정적이고 신뢰할 수있는 신호 전송을 보장합니다.심지어 고속 및 고주파 애플리케이션에서도.

임피던스 제어는 신호 무결성을 유지하고 소음 및 간섭을 줄이기 위해 고속 데이터 전송에서 중요합니다. 5G 광 모듈 PCB는 50Ω 임피던스 제어로 설계되었습니다.일관되고 정확한 신호 전송을 보장합니다..

특징:

• 제품명: 5G 광 모듈 PCB
• 데이터 전송 속도: 10Gbps
• 적용: 5G 네트워크
• 송신거리는 10km
• 작동 온도: -40°C ~ +85°C
• 층: 4개
• 광적 데이터 전송판
• 광적 데이터 전송판
• 5G 광 회로 보드

기술 매개 변수:

응용 프로그램:

• 5G 모듈 PCB: 우리의 제품은 5G 기술을 위해 특별히 설계되어 있으며, 라우터, 베이스 스테이션 등 장치에 5G 모듈 통합을 위해 완벽합니다.
• 5G 광 수신기 회로 보드: 우리의 제품은 고속 데이터 전송과 신뢰할 수있는 신호 품질을 보장하는 5G 시스템에서 광 수신기 회로 보드로 사용될 수 있습니다.

• 임피던스 제어: 최적의 신호 전송을 위해 50Ω의 정확한 제어.
• 고속 데이터 전송: 우리의 제품은 5G 기술의 요구를 충족하는 고속 데이터 전송을 허용합니다.
• 고품질 신호: 정확한 임피던스 제어와 고급 설계로, 우리의 제품은 최소한의 간섭으로 고품질 신호를 보장합니다.
• 미니어처 사이즈: 단지 25mm x 25mm의 크기로, 우리의 제품은 컴팩트하고 다양한 장치와 시스템에 쉽게 통합됩니다.
• 장거리 전송 거리: 10km의 전송 거리로, 우리의 제품은 손실이나 간섭없이 장거리 데이터 전송을 허용합니다.
• 폭 넓은 온도 범위: 우리의 제품은 -40 °C에서 +85 °C까지 폭 넓은 온도 범위에서 작동 할 수 있으며, 다양한 환경과 응용 프로그램에 적합합니다.
• 안정적인 성능: 우리의 제품은 고품질의 재료와 첨단 기술을 사용하여 설계되어 안정적이고 신뢰할 수있는 성능을 보장합니다.
• 낮은 전력 소비: 3.3V 전력 공급 장치에서 작동하여 우리의 제품은 에너지 효율적이며 전력 소비를 줄입니다.
• 3.3V 전원 공급: 우리의 제품은 3.3V의 저전압 전원 공급에서 작동하여 에너지 효율성을 높이고 전력 소비를 줄입니다.

사용자 정의:

이 서비스는 5G 광 데이터 전송 보드에 맞춤형 4층 PCB를 제공합니다.

• 레이어:4
• 작동 온도:-40°C ~ +85°C
• 준수:RoHS
• 데이터 속도:10Gbps
• 크기:25mm x 25mm

• 맞춤형 4층 PCB 설계
• 5G 광 데이터 전송 보드를 지원합니다.
• 10Gbps의 고속 데이터 속도
• 25mm x 25mm의 콤팩트 크기
• -40°C ~ +85°C의 넓은 작동 온도 범위
• RoHS 표준을 준수합니다

우리의 5G 광학 모듈 PCB 사용자 정의 서비스를 사용하여 정확성과 효율성을 갖춘 5G 광학 회로 보드를 디자인하십시오.우리의 전문가 팀은 귀하의 보드가 귀하의 특정 요구 사항을 충족하고 최고의 성능을 보장합니다..

포장 및 운송:

우리의 5G 광학 모듈 PCB는 안전하게 당신의 문턱에 도착하는 것을 보장하기 위해 신중하게 포장됩니다. 포장 과정에는 다음 단계가 포함됩니다.

• 각 PCB는 정전기에 의한 손상을 방지하기 위해 개별적으로 정전지 방부로 포장됩니다.
• 그 다음 여러 개의 PCB는 견고한 고지판 상자에 배치되어 운송 중에 보호되도록 적절한 완충이 있습니다.
• 상자는 봉인되어 있고, 쉽게 식별할 수 있도록 회사 로고와 제품 이름이 표시되어 있습니다.
• 국제 운송을 위해 상자는 적절한 관세 문서로 안전합니다.

운송에 관해서는, 우리는 당신의 필요에 맞는 다양한 옵션을 제공합니다:

• 국내 주문을 위해, 우리는 신속하고 신뢰할 수 있는 배달을 보장하기 위해 신뢰할 수 있는 현지 운송사를 사용합니다.
• 국제 주문을 위해, 우리는 당신의 시간표와 예산에 맞게 신속하고 표준 배송 옵션을 제공합니다.
• 모든 배송은 추적되고 보험이 있습니다.

우리의 철저한 포장 및 배송 과정으로, 당신은 당신의 5G 광학 모듈 PCB가 완벽한 상태로 도착 할 것이라고 믿을 수 있습니다. 주문을 하기 위해 오늘 저희에게 연락!
