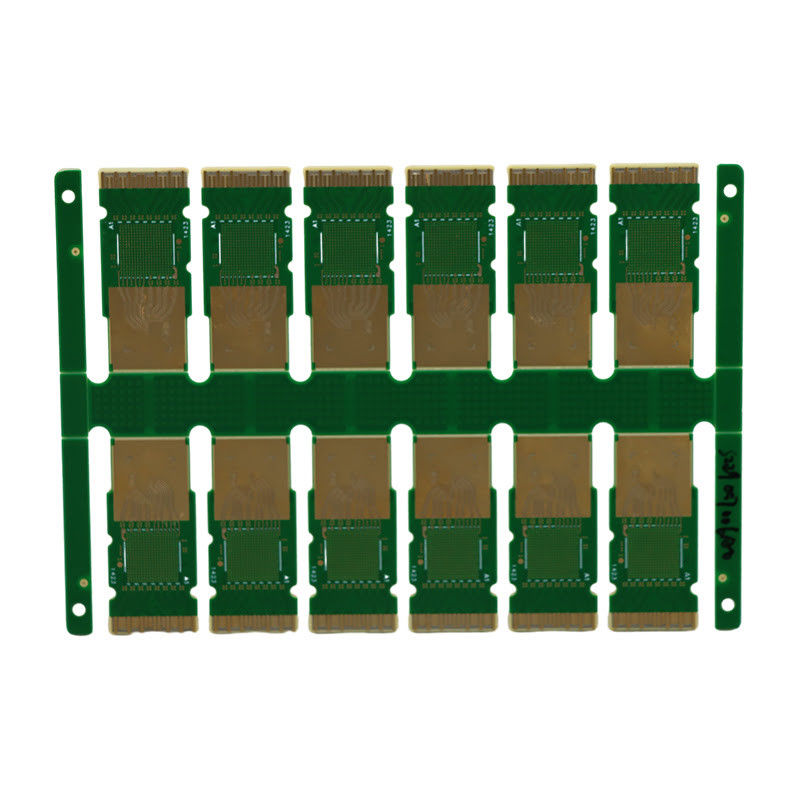

네트워크 5G 광 모듈 PCB 광 인쇄 회로 보드 ENIG

제품 설명:

5G 광학 모듈 PCB는 5G 광학 송신기에 특별히 설계된 차세대 PCB입니다. 더 높은 데이터 속도와 더 빠른 전송 속도에 대한 수요가 계속 증가함에 따라이러한 요구사항을 충족시킬 수 있는 첨단 PCB의 필요성이 필수적이 되었습니다.5G 광학 모듈 PCB는 이러한 요구를 충족시키는 완벽한 솔루션입니다.

5G 광 모듈 PCB는 25mm X 25mm의 컴팩트 크기로 고속 광 모듈에 사용할 수있는 가장 작은 PCB 중 하나입니다.이 작은 크기는 더 많은 공간 절약 설계 및 다양한 장치 및 시스템에 더 쉽게 통합 할 수 있습니다..

5G 광학 모듈 PCB는 1310nm의 파장에서 작동하며 장거리 전송에 이상적입니다.이 파장은 일반적으로 광 통신에 사용되며 낮은 attenuation 및 높은 전송 효율을 제공합니다..

5G 광학 모듈 PCB는 10km의 전송 거리를 가지고 있어 장거리 통신과 데이터 전송에 적합합니다.이것은 장거리 장치와 네트워크 간의 원활한 연결을 가능하게 합니다..

5G 광학 모듈 PCB는 3.3V의 낮은 전원 공급으로 작동하여 에너지 효율적이고 친환경적입니다.이 낮은 전력 소비 또한 열 발생을 줄이고 PCB의 수명을 늘리는 데 도움이됩니다.

5G 광모듈 PCB는 산화와 진열에 대한 우수한 보호를 제공하는 고급 표면 마무리인 전기 불량 니켈 몰입 금 (ENIG) 으로 완성되었습니다.이것은 PCB의 수명과 신뢰성을 보장합니다., 심지어는 가혹한 운영 환경에서도.

5G 광학 모듈 PCB는 초고속 전송을 위해 설계되었으며, 엄청난 양의 데이터를 매우 빠른 속도로 처리할 수 있습니다.이것은 실시간 데이터 전송이 필요한 응용 프로그램에 이상적입니다5G 네트워크, 클라우드 컴퓨팅, 초고속 인터넷 등이 있습니다.

첨단 디자인과 고품질의 재료로 5G 광학 모듈 PCB는 최소한의 손실로 고주파 신호를 처리 할 수 있습니다.이것은 PCB가 높은 전송 속도를 유지하고 신뢰할 수있는 성능을 제공할 수 있도록 보장합니다..

5G 광학 모듈 PCB는 5G 광학 전송의 엄격한 요구 사항을 충족하도록 설계된 고성능 PCB입니다.그리고 신뢰성 때문에 5G 산업의 제조업체와 엔지니어가 선택하게 됩니다..

5G 광학 모듈 PCB는 5G 네트워크의 고속 광학 전송에 완벽한 솔루션입니다.그리고 높은 성능의 기능으로 차세대 광학 모듈의 최상위 선택이 됩니다.5G 광학 모듈 PCB를 사용하면 먼 거리에서도 원활하고 신뢰할 수 있는 데이터 전송을 보장할 수 있습니다.

특징:

• 제품명: 5G 광 모듈 PCB
• 표면 가공: ENIG
• 크기: 25mm X 25mm
• 임페던스 제어: 50Ω
• 전원 공급: 3.3V
• 적용: 5G 네트워크
• 고속 데이터 전송
• 고주파 신호 처리
• 5G 광 수신기 회로판
• 5G 광섬유 모듈 보드
• 5G 광망 모듈 PCB

기술 매개 변수:

응용 프로그램:

5G 광모듈 PCB는 차세대 광통신 시스템의 증가하는 데이터 요구에 맞게 특별히 설계된 최첨단 제품입니다.이 고성능 PCB는 첨단 기술과 구성 요소를 통합, 데이터 센터, 통신 네트워크 및 다른 고속 데이터 전송 애플리케이션의 필수 구성 요소입니다.

5G 광학 모듈 PCB는 3.3V의 저전압 전원 공급 장치로 작동하여 에너지 효율적이고 비용 효율적입니다.이 PCB는 에너지 소비를 최소화하면서 고속 데이터 전송이 필요한 5G 애플리케이션에 이상적인 솔루션입니다..

5G 광 모듈 PCB는 10Gbps의 데이터 전송 속도와 함께 고속 데이터 전송에 최적화되었습니다.이 예외적인 데이터 전송 속도는 효율적이고 신뢰할 수있는 데이터 전송을 보장합니다.고속 및 대용량 데이터 전송을 요구하는 애플리케이션에 이상적입니다.비디오 스트리밍, 클라우드 컴퓨팅, 가상현실 등이 있습니다.

5G 광모듈 PCB는 전극적 니켈 몰입 금 (ENIG) 표면 완공으로 코팅되어 우수한 전기 전도성, 열 저항성 및 부식 저항성을 제공합니다.이 표면 마무리 높은 품질의 신호를 보장, PCB의 내구성 향상 및 연장 수명, 5G 애플리케이션에 대한 신뢰할 수있는 선택이됩니다.

5G 광학 모듈 PCB는 위험 물질 제한 (RoHS) 표준을 준수하여 안전성과 환경 지속가능성을 보장합니다.이것은 PCB가 유해 물질을 포함하지 않는다는 것을 의미합니다, 사용이 안전하고 세계 환경 규정을 준수합니다.

5G 광 모듈 PCB는 50Ω의 제어 된 임피던스를 가지고 있으며 안정적이고 일관된 성능을 보장합니다. 이 기능은 고속 데이터 전송에 중요합니다.신호 손실을 최소화하고 최적의 신호 무결성을 보장하기 때문에, 신뢰성 있고 효율적인 통신 시스템으로 이어집니다.

5G 광학 모듈 PCB는 다음과 같은 다양한 응용 프로그램 및 시나리오에서 필수 구성 요소입니다.

• 데이터 센터: 높은 데이터 속도와 낮은 전력 소비로 5G 광 모듈 PCB는 대용량의 데이터가 빠르고 효율적으로 전송되어야하는 데이터 센터에서 사용하기에 이상적입니다..
• 통신망: 5G 광학 모듈 PCB는 빠르고 신뢰할 수 있는 데이터 전송이 필요한 통신망에 완벽하게 적합합니다.예를 들어 5G 무선 네트워크와 광섬유 네트워크.
• 고속 컴퓨팅: 5G 광학 모듈 PCB는 클라우드 컴퓨팅과 빅 데이터 처리와 같은 고속 컴퓨팅 애플리케이션에 대한 게임 변경입니다.많은 양의 데이터가 처리되고 실시간으로 전송되어야 하는 경우.
• 가상현실: 5G 광학 모듈 PCB는 가상현실 기술의 개발과 구현에 매우 중요합니다.고속 데이터 전송을 요구하여 원활하고 몰입적인 경험을 제공합니다..

뛰어난 성능과 다양한 응용 프로그램 및 시나리오와의 호환성으로 5G 광학 모듈 PCB는 5G 시대에 고속 데이터 전송에 혁명을 일으키는 선두에 있습니다..

사용자 정의:

우리의 5G 광학 모듈 PCB는 고속 데이터 전송을 위한 차세대 솔루션을 제공합니다. 25mm x 25mm의 컴팩트 크기로, 이 PCB는 공간 제한된 애플리케이션에 완벽합니다.

우리의 맞춤형 서비스의 주요 특징은 다음을 포함합니다:

• 크기: 25mm x 25mm
• 송신거리는 10km
• 구리 두께: 1온스
• 재료: FR-4
• 데이터 전송 속도: 10Gbps

우리의 5G 모듈 PCB는 최적의 성능과 신뢰성을 위해 설계되었으며, 고속 광학 데이터 전송에 이상적입니다.이 보드는 장거리 데이터 전송에 적합합니다..

우리의 맞춤형 서비스는 5G 광학 모듈 PCB를 귀하의 특정 요구 사항에 맞게 조정할 수 있습니다. 우리는 각 프로젝트가 독특하다는 것을 이해합니다.그리고 우리는 우리의 고객을 위해 개인화된 솔루션을 제공하기 위해 헌신합니다.

우리의 차세대 광학 모듈 PCB를 고속 데이터 전송 필요에 선택하고 당신의 프로젝트에 원활한 통합을 위해 우리의 맞춤 서비스를 활용하십시오.

포장 및 운송:

우리의 5G 광학 모듈 PCB는 고객에게 안전하고 안전한 배달을 보장하기 위해 매우 신중하게 포장됩니다.

각 5G 광학 모듈 PCB는 운송 중에 손상을 방지하기 위해 개별적으로 정형 방지 가방에 포장됩니다.그 후 가방 은 더 많은 보호 를 제공하기 위해 추가 로 완충 물질 을 넣은 단단 한 고리 상자 에 넣는다.

우리 는 고객 의 필요 를 충족 시키기 위해 여러 가지 배송 방법 을 제공합니다. 우리 의 표준 배송 방법 은 DHL, FedEx, UPS 와 같은 평판 좋은 국제 택배 를 통해 합니다.또한 긴급 주문을 위해 신속한 배송을 제공합니다..

국제 운송에 있어서, 우리는 원활한 배송 과정을 보장하기 위해 필요한 모든 관세 및 수출 문서를 처리합니다.우리는 또한 우리의 고객을 위해 추적 정보를 제공 그들의 운송의 진행을 모니터링.

5G 광학 모듈 PCB에서 우리는 제품의 안전과 신속한 배달을 최우선으로 생각합니다. 우리의 포장 및 배송 과정은 고품질의 고객 경험을 제공하기 위한 우리의 의지를 반영합니다.추가 질문이나 특별한 배송 요청이 있으시면, 저희에게 연락하는 것을 주저하지 마십시오.

FAQ:

• 높은 속도와 낮은 지연
• 5G 네트워크 기술을 지원합니다.
• 콤팩트 크기와 가벼운 디자인
• 높은 전송 속도 및 용량
• 다양한 장치 및 시스템과 호환됩니다.
