1온스 구리 두께 광 회로 보드 데이터 전송을 위한 LC 커넥터

제품 설명:

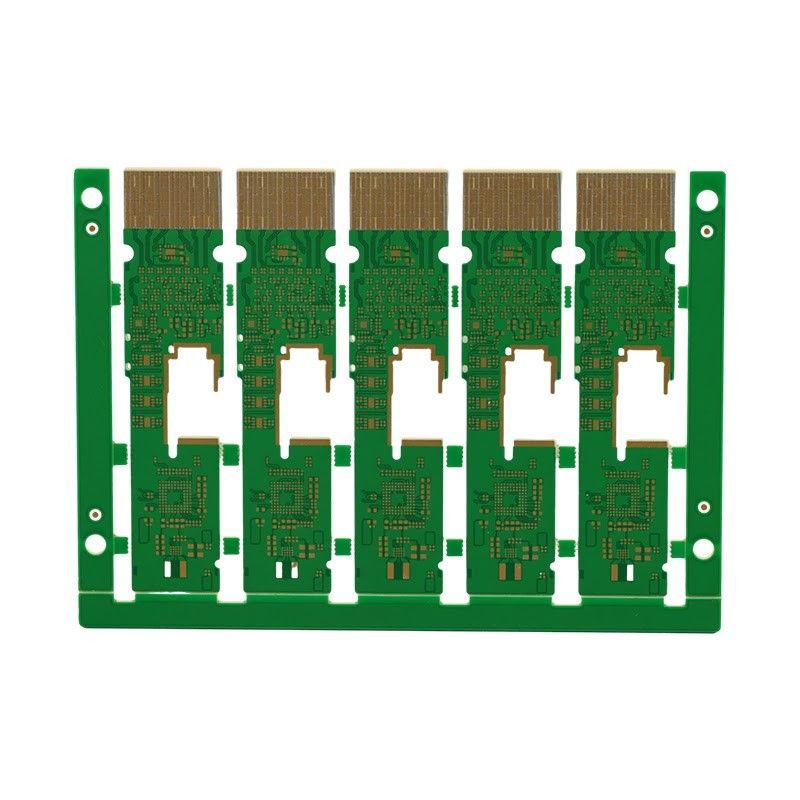

5G 광학 모듈 PCB는 5G 섬유 송수신 보드에 특별히 설계된 고속 차세대 PCB입니다.급속도로 발전하는 5G 시장의 요구를 충족시키기 위해 최신 기술을 사용하여 설계되었습니다..

5G 광 모듈 PCB는 4층으로 구성되어 있으며, 5G 광섬유 송수신 보드에 대한 컴팩트하고 효율적인 디자인을 제공합니다. 여러 층은 기능과 성능을 향상시킵니다.고속 데이터 전송에 최적의 선택지.

5G 광학 모듈 PCB는 -40°C에서 +85°C까지의 극한 온도에 견딜 수 있도록 설계되었습니다. 이것은 광범위한 환경에서 안정적으로 작동 할 수 있음을 보장합니다.5G 산업의 다양한 애플리케이션에 적합한.

5G 광 모듈 PCB의 구리 두께는 1oz이며, 뛰어난 전도성과 안정성을 제공합니다. 이것은 효율적인 신호 전송을 보장하고 신호 손실을 최소화합니다.고품질의 신뢰할 수 있는 데이터 전송을.

5G 광 모듈 PCB는 신호 무결성을 유지하고 간섭을 줄이기 위해 중요한 50Ω의 임피던스 제어 기능을 가지고 있습니다. 이것은 최적의 성능과 안정성을 보장합니다.5G 애플리케이션에서 초고속 데이터 전송에 가장 선호되는 선택지.

5G 광 모듈 PCB는 전송 거리가 10km로 5G 네트워크에서 장거리 데이터 전송에 적합합니다. 안정적이고 효율적인 연결을 제공합니다.장거리 간 원활한 통신을 가능하게 합니다..

결론적으로, 5G 광학 모듈 PCB는 차세대 5G 시장에 설계된 고품질 고성능 PCB입니다.구리 두께 1온스, 50Ω 임피던스 제어, 10km 전송 거리, 그것은 5G 섬유 송수신 보드에 대한 완벽한 선택입니다.

특징:

• 제품명: 5G 광 모듈 PCB
• 임페던스 제어: 50Ω
• 연결 장치 유형: LC
• 표면 가공: ENIG
• 층: 4개
• 파장: 1310nm
• 광적 데이터 전송판
• 5G 광섬유 모듈 보드
• 5G 광망 모듈 PCB

기술 매개 변수:

응용 프로그램:

5G 광학 모듈 PCB는 5G 섬유 송수신 보드에 특별히 설계된 차세대 PCB입니다.25mm x 25mm의 콤팩트 크기이 PCB는 초고속 통신의 게임 전환기입니다.

5G 광 모듈 PCB는 주로 고속 통신 및 데이터 전송을 위해 데이터 센터에서 사용됩니다.그 탁월한 성능과 작은 크기는 데이터 센터의 고밀도 인터 커넥션에 이상적인 선택이 됩니다..

5G 기술의 급속한 발전으로 고속 통신과 데이터 전송 수요가 크게 증가했습니다.5G 광학 모듈 PCB는 이러한 수요를 충족시키고 데이터 센터에 신뢰할 수 있고 효율적인 솔루션을 제공하도록 설계되었습니다..

5G 광학 모듈 PCB는 데이터 센터 및 고속 통신 애플리케이션의 최우선 선택으로 만드는 다양한 기능을 자랑합니다.

ENIG 표면 완화는 평평하고 부드러운 표면을 제공하여 고속 신호 전송에 이상적입니다. 또한 PCB의 장수성을 보장하는 우수한 부식 저항을 제공합니다.

25mm x 25mm 크기의 5G 광 모듈 PCB는 컴팩트하며 다양한 장치 및 시스템에 쉽게 통합 될 수 있습니다. 이 기능은 공간이 제한되어있는 데이터 센터에 적합합니다.

PCB는 소손실 물질로 만들어져 신호 손실을 줄이고 고품질의 데이터 전송을 보장합니다. 이 기능은 높은 신호 무결성을 요구하는 응용 프로그램에 적합합니다.

5G 광학 모듈 PCB는 -40°C에서 +85°C의 인상적 인 운영 온도 범위를 가지고 있으며 극단적인 환경에서 사용하기에 적합합니다.성능 을 손상 시키지 않고 높은 온도 에 견딜 수 있다, 많은 열을 생성하는 데이터 센터에 이상적입니다.

PCB는 특히 1310nm의 파장으로 작동하도록 설계되어 5G 애플리케이션에 적합합니다. 이러한 호환성은 신호 손실없이 원활하고 효율적인 데이터 전송을 보장합니다.

대용량의 데이터를 빠른 속도로 처리해야 하는 데이터 센터를 상상해보세요. 5G 광학 모듈 PCB는 이 시나리오에 대한 완벽한 솔루션입니다.PCB의 콤팩트 크기와 고밀도 상호 연결은 데이터 센터의 공간을 효율적으로 사용할 수 있습니다.ENIG 표면 마감은 서로 다른 장치와 시스템 간의 신뢰할 수 있고 고속 통신을 보장합니다.저손실 재료와 높은 작동 온도 범위는 데이터 센터의 까다로운 환경에 적합합니다.5G 광학 모듈 PCB를 통해 데이터 센터는 5G 기술의 높은 요구 사항을 손쉽게 처리 할 수 있습니다.

5G 광학 모듈 PCB는 초고속 통신의 방식을 변화시키는 혁명적인 제품입니다.첨단 기능과 5G 기술과의 호환성으로 데이터 센터의 필수 구성 요소가됩니다.콤팩트한 크기, 저손실 재료, 그리고 높은 성능으로 5G 광학 모듈 PCB는 고속 통신의 미래입니다.

사용자 정의:

표면 마감:ENIG

레이어:4

크기:25mm x 25mm

소재:FR-4

전원 공급:3.3V

우리 회사에서는 5G 광학 모듈 PCB, 5G 광학 회로 보드, 5G 광학 수신기 회로 보드 등에 맞춤형 서비스를 제공합니다.우리의 전문가 팀은 귀하의 특정 요구 사항을 충족시키기 위해 고품질과 신뢰할 수있는 솔루션을 제공하기 위해 헌신합니다..

우리는 5G 광학 모듈 PCB의 성능과 수명을 보장하는 표면 완성도의 중요성을 이해합니다. 따라서,우리는 우리의 표준 표면 마무리 옵션으로 ENIG (전기 없는 니켈 몰입 금) 를 제공합니다이것은 우수한 전도성, 용접성 및 부식 저항성을 제공합니다.

우리의 5G 광학 모듈 PCB는 신호 무결성을 최적화하고 간섭을 줄이기 위해 4층으로 설계되었습니다.이것은 5G 애플리케이션에 대한 고속 데이터 전송과 신뢰할 수 있는 성능을 보장합니다..

우리의 5G 광학 모듈 PCB의 크기는 25mm x 25mm입니다. 5G 기기에 대한 컴팩트하고 공간 절약 솔루션을 제공합니다.

우리는 5G 광학 모듈 PCB의 생산에 고품질의 FR-4 재료를 사용하며 내구성, 안정성 및 우수한 전기 특성을 보장합니다.

우리의 5G 광학 모듈 PCB는 3.3V 전원 공급 장치로 작동하여 다양한 5G 장치와 응용 프로그램과 호환됩니다.

맞춤형 서비스를 통해 5G 광학 모듈 PCB의 디자인, 재료 및 사양을 사용자 고유의 필요와 요구 사항을 충족시킬 수 있습니다.우리의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 5G 광 모듈 PCB 요구 사항에 대해 당신을 도울 수 있습니다.
