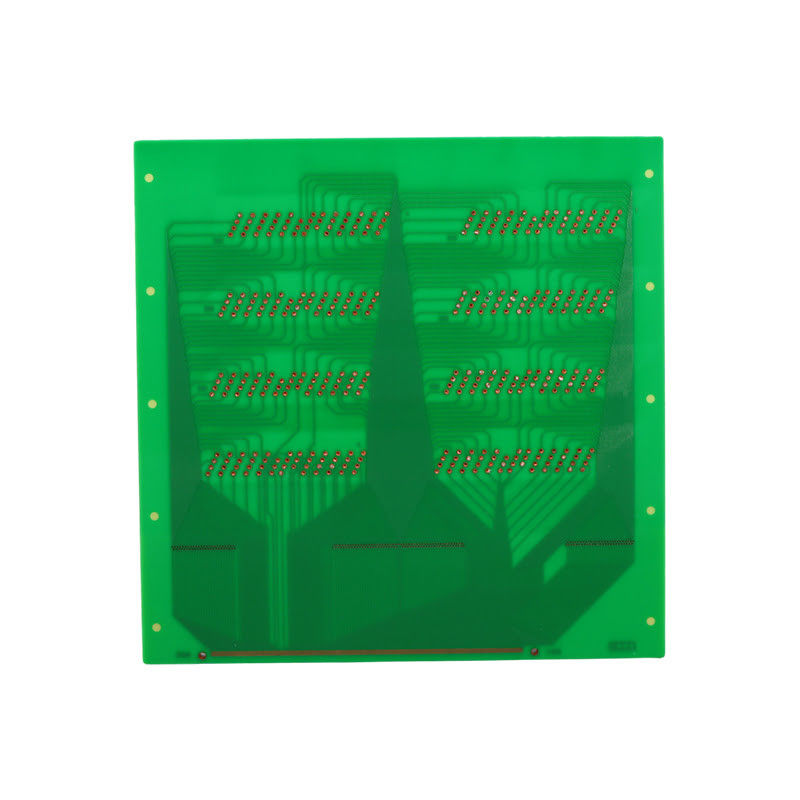

600mm X 1200mm 소비자 전자 PCB 보드 ENIG HASL 표면 마무리

600mm X 1200mm 소비자 전자 PCB 보드 ENIG HASL 표면 마무리

브랜드 이름: Ben Qiang
모델 번호: FR-4/로저스
MOQ: 1pcs
가격: custom made
지불 조건: 은행 송금/Alipay/PayPal
공급 능력: 200,000 평방 미터/년
자세한 정보
원래 장소:
첸젠, 중국
인증:
ISO/TS16949/RoHS/TS16949
솔더 마스크 색:
녹색, 빨간색, 파란색, 검정색, 흰색
Min. 최소 Silkscreen Clearance 실크스크린 클리어런스:
0.15 밀리미터
레이어:
단일, 이중, 다층
민. 구멍 치수:
0.1 밀리미터
Min. 최소 Solder Mask Clearance 솔더 마스크 클리어런스:
0.1 밀리미터
맥스. 패널 사이즈:
600mm x 1200mm
최소 솔더 마스크 브리지:
0.08 밀리미터
표면 마감:
HASL, ENIG, 침수 실버, OSP
포장 세부 사항:
에어 펄스 진공 포장
공급 능력:
200,000 평방 미터/년
강조하다:

소비자 전자 PCB ENIG 마무리

,

소비자 전자 PCB HASL 마무리

,

600mm × 1200mm PCB 전자판

제품 설명

맞춤형 디자인과 함께 다층 소비자 전자 인쇄 회로 보드

제품 설명:

소비자 전자 전자 PCB - 첨단 기술을 위한 고품질 PCB

테크 일렉트로닉스 PCB는 소비자 전자제품에 특별히 설계된 인쇄 회로판입니다. 이 개인 전자 회로판은 모든 전자 장치에 적합합니다.현대 소비자의 요구에 부응하기 위해 신뢰할 수 있는 성능과 첨단 기술을 제공하는.

주요 특징
  • 구멍 크기: 0.2mm
  • 타입: 인쇄 회로판
  • 두께: 0.2mm-6.0mm
  • 미니 솔더 마스크 브리지: 0.08mm
  • 실크스크린 클리어런스: 0.15mm
우수한 품질

우리의 소비자 전자 인쇄 회로 보드는 최고 품질의 재료와 첨단 기술로 제조됩니다.우리는 각 PCB가 엄격한 산업 표준을 충족하고 신뢰성과 성능을 보장하기 위해 철저한 테스트를 통과하는지 확인합니다..

첨단 기술

우리의 전자 장치 PCB는 우수한 기능과 정밀도를 제공하기 위해 첨단 기술을 사용합니다.우리는 높은 정확성과 정확성을 가진 복잡한 회로 디자인을 만들 수 있습니다, 전자 장치의 최상의 성능을 제공합니다.

신뢰성 있는 성능

고품질 PCB는 가장 까다로운 조건에서도 안정적인 성능을 제공하기 위해 설계되었습니다.당신은 우리의 소비자 전자 PCB를 신뢰 할 수 있습니다 일관성 있고 안정적인 성능을 제공 귀하의 전자 장치.

사용자 정의 가능한 옵션

우리는 모든 전자 장치가 고유한 요구사항을 가지고 있다는 것을 알고 있습니다.우리는 당신의 특정 요구를 충족시키기 위해 우리의 PCB를 조정할 수 있습니다, 전자 장치에 가장 잘 맞는 것을 보장합니다.

결론

소비자 전자 PCB는 모든 전자 장치에 대한 최고의 선택입니다. 고품질의 건설, 첨단 기술,신뢰성 있고 고성능의 전자 기기를 요구하는 현대 소비자들에게 완벽한 솔루션입니다..



특징:

  • 제품명: 소비자 전자 전자 PCB
  • 층: 단일, 이중, 다층
  • 표면 가공: HASL, ENIG, 몰입 은, OSP
  • 타입: 인쇄 회로판
  • 구멍 크기: 0.2mm
  • 두께: 0.2mm-6.0mm

주요 특징:

  • 고품질 전자 장치 인쇄 회로 보드
  • 단일, 이중 및 다층 옵션으로 제공됩니다.
  • 다양한 필요에 맞는 여러 표면 마감 옵션 (HASL, ENIG, Immersion Silver, OSP)
  • 테크 기기 인쇄판에 사용하기 위해 특별히 설계된
  • 0.2mm의 최소 구멍 크기는 정확하고 복잡한 디자인을 허용
  • 두께는 0.2mm에서 6.0mm까지 다양하며 다양한 전자 응용 프로그램에 유연성을 제공합니다.


기술 매개 변수:

소비자 전자 PCB 기술 사양
속성 가치
기술 장치 인쇄 회로판 테크 전자 PCB
실크 스크린 마이너스 0.15mm
소재 유리섬유, 구리
최대 패널 크기 600mm × 1200mm
두께 00.2mm-6.0mm
최소 용매 마스크 면허 00.1mm
솔더 마스크 색상 녹색, 빨간색, 파란색, 검은색, 흰색
구리 두께 1oz-6oz
구멍 크기 00.1mm
종류 인쇄 회로판
실크 스크린 색상 흰색, 검은색, 노란색
