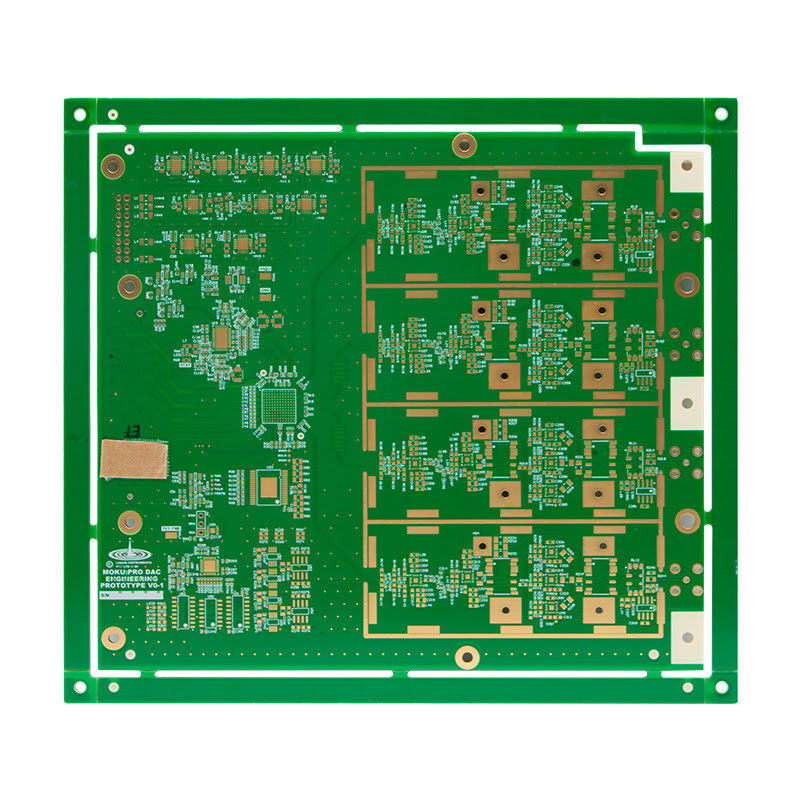

ENIG 표면 마무리 소비자 전자 PCB 흰색 검정 노란색 실크 스크린

제품 설명:

소비자 전자 PCB는 현대 전자 장치의 생산에서 중요한 구성 요소입니다.그것은 스마트 폰과 같은 소비자 전자제품에 사용하도록 특별히 설계 된 인쇄 회로 보드 (PCB) 의 일종입니다., 노트북, 태블릿, 그리고 다른 기술 기기.

소비자 전자 PCB는 단일, 이중 및 다층 옵션을 포함하여 다양한 층으로 제공됩니다.레이어 선택은 회로 설계의 복잡성과 전자 장치의 특정 요구 사항에 달려 있습니다..

소비자 전자 PCB의 최소 용접 마스크 브리지는 0.08mm입니다. 이것은 용접 마스크와 보드에 있는 구리 흔적 사이의 최소 거리를 의미합니다.이것은 적절한 단열을 보장하고 단회로를 방지합니다..

소비자 전자 PCB의 두께는 0.2mm에서 6.0mm까지 다양합니다. 두께 선택은 전자 장치의 크기 및 무게 요구 사항에 따라 다릅니다.회로 설계의 복잡성.

소비자 전자 PCB는 최소 실크 스크린 클리어런스가 0.15mm입니다. 이것은 실크 스크린과 보드에 있는 구리 흔적 사이의 최소 거리를 의미합니다.실크 스크린은 판에 있는 각기 다른 구성 요소를 표시하고 식별하는 데 사용됩니다., 조립 및 문제 해결을 용이하게합니다.

소비자 전자 PCB는 구리 두께 1oz에서 6oz까지 선택할 수 있습니다.구리 층 의 두께 는 보드 의 전류 운반 능력 과 전자 장치 의 전체적 성능 에 영향을 미칩니다.

소비자 전자 PCB는 고품질의 신뢰할 수있는 옵션입니다 전자 장치 제조업체가 내구적이고 효율적인 회로 보드를 찾고 있습니다.정밀 용접 마스크 다리, 최적의 두께와 실크 스크린 클리어, 그리고 사용자 정의 구리 두께, 그것은 모든 기술 장치 인쇄판에 대한 완벽한 선택입니다.

특징:

• 제품명: 소비자 전자 전자 PCB
• 타입: 인쇄 회로판
• 최소 흔적 너비 0.1mm
• 분간: 0.1mm
• 구멍 크기: 0.2mm
• 재료: 유리 섬유, 구리
• 최소 용접 마스크 클리어런스 0.1mm

기술 매개 변수:

응용 프로그램:

소비자 전자제품 PCB (프린트 서킷 보드) 는 전자 기기 생산에 필수적인 부품입니다. 이 첨단 기술은 전자 기기 제조 방식에 혁명을 일으켰습니다.더 효율적으로높은 품질과 정확성으로, 소비자 전자 PCB는 전자 산업의 필수 요소가되었습니다.

소비자 전자 PCB는 스마트 폰, 노트북, 텔레비전 및 기타 소비자 전자 장치와 같은 전자 장치를 조립하는 기본으로 사용되는 회로 보드의 일종입니다.선도성이 없는 물질로 만든 얇은 보드입니다., 일반적으로 유리섬유, 복잡한 경로에 각기 다른 전자 구성 요소를 연결하기 위해 그 위에 새겨져 있습니다. 최대. 소비자 전자 PCB의 패널 크기는 600mm × 1200mm,다양한 부품에 충분한 공간을 제공하고 원활하고 효율적인 조립 과정을 보장합니다..

가장 일반적으로 사용되는 소비자 전자 PCB는 내구성과 효율성으로 유명한 인쇄 회로 보드입니다.판 표면에 전도성 잉크 층을 인쇄함으로써 만들어집니다., 이 과정은 손상으로부터 회로를 보호하기 위해 비전도 물질의 층으로 코팅됩니다. 이 과정은 컴팩트하고 신뢰할 수있는 디자인을 가능하게합니다.다양한 소비자 전자 장치에 사용하기에 적합합니다..

소비자 전자 PCB의 주요 특징 중 하나는 녹색, 빨간색, 파란색, 검은색 및 흰색과 같은 다양한 색상으로 제공되는 용접 마스크입니다.솔더 마스크는 선도 경로 사이의 브리딩을 방지하기 위해 보드에 적용 된 폴리머의 층입니다, 회로의 정확성 및 기능을 보장합니다. 사용 가능한 다양한 색상은 PCB의 사용자 정의 및 개인화를 허용합니다.시각적으로 매력적이고 쉽게 식별 할 수 있도록.

소비자 전자 PCB 또한 전자 장치의 특정 필요에 따라 0.2mm에서 6.0mm까지 두께 옵션이 있습니다.이것은 PCB가 다양한 응용 프로그램에 적합하고 다양한 유형의 전자 구성 요소를 지원 할 수 있음을 보장합니다.0.15mm의 최소 실크 스크린 클리어런스는 라벨, 기호 및 기타 표시가 PCB에 인쇄되도록 충분한 공간을 제공합니다.기술자가 문제를 확인하고 해결하는 것을 더 쉽게 만드는.

소비자 전자 PCB는 끊임없이 진화하는 전자 산업의 요구를 충족시키기 위해 최신 기술을 사용하여 설계되었습니다.첨단 기술 을 사용 하여 제조 되고, 품질 과 신뢰성 을 보장 하기 위해 엄격 한 검사 를 받습니다이것은 전자 제조업체에게 선호되는 선택이 되는데, 이는 고장 위험을 줄이고 생산 과정의 전반적인 효율성을 높이기 때문입니다.

결론적으로, 소비자 전자 PCB는 전자 장치의 생산에 필수적인 구성 요소입니다. 다양한 전자 구성 요소를 지원 할 수있는 능력, 높은 품질과 정확성,신뢰성, 그리고 비용 효율성은 전자 제조업체들 사이에서 인기있는 선택으로 만듭니다.그것은 전자 기기를 강화하고 개선하는 완벽한 솔루션입니다., 더 오래 지속되고 효율적으로 사용하도록 합니다.

사용자 정의:

테크 디바이스 프린트 보드에서는 고객의 다양한 요구를 충족시키기 위해 소비자 전자 PCB 제품에 대해 고품질의 맞춤 서비스를 제공합니다.우리의 첨단 기술과 경험이 풍부한 팀은 최고 수준의 정확성을 보장합니다., 신뢰성, 그리고 우리가 제공하는 모든 제품의 효율성.

• 두께: 0.2mm-6.0mm
• 미니 솔더 마스크 브리지: 0.08mm
• 층: 단일, 이중, 다층
• 최대 패널 크기: 600mm X 1200mm
• 최소 흔적 너비/격차: 0.1mm/0.1mm

우리는 각 고객의 요구가 독특하다는 것을 이해하고 있으며, 따라서 우리는 소비자 전자 PCB 제품에 대한 다양한 사용자 정의 옵션을 제공합니다.저희 팀은 고객들과 긴밀히 협력하여 고객의 요구사항을 이해하고 고객의 특정 요구사항을 충족시키기 위한 맞춤형 솔루션을 제공합니다..

• 두께: 우리는 다양한 응용 프로그램과 요구 사항에 맞게 0.2mm에서 6.0mm까지 다양한 두께 옵션을 제공합니다.
• 솔더 마스크 브릿지: 우리의 첨단 기술은 0.08mm의 최소 솔더 마스크 브릿지를 달성하여 정확하고 정확한 PCB를 보장합니다.
• 레이어: 우리는 다양한 제품의 복잡성과 기능 요구 사항을 충족시키기 위해 단일, 이중 및 다층 옵션을 제공합니다.
• 패널 크기: 600mm X 1200mm의 최대 패널 크기는 더 큰 PCB를 생산 할 수 있으며 고객에게 더 많은 디자인 유연성을 제공합니다.
• 트레스 너비/스페이싱: 최소 트레스 너비와 0.1mm/0.1mm의 간격으로, 우리는 고성능 애플리케이션을 위해 복잡하고 상세한 PCB 디자인을 생산할 수 있습니다.

테크 디바이스 프린트 보드에서는 소비자 전자 PCB 제품에 대한 최고의 맞춤 서비스를 제공하기 위해 최선을 다하고 있습니다.귀하의 구체적인 요구 사항을 논의하기 위해 오늘 저희에게 연락하고 아이디어를 실현하는 데 도움이 되도록하십시오..

포장 및 운송:

소비자 전자 PCB는 고객에게 안전한 배달을 보장하기 위해 신중하게 포장됩니다. 각 PCB는 운송 중 손상으로부터 보호하기 위해 개별적으로 반 정적 물질로 포장됩니다.포장 된 PCB는 운송 중 이동 또는 충돌을 방지하기 위해 거품 포장 된 견고한 고지 상자에 배치됩니다..

우리는 우리의 소비자 전자 PCB를 위해 전 세계 배송을 제공합니다. 우리의 선호하는 배송 방법은 DHL, FedEx, UPS와 같은 신뢰할 수 있고 신뢰할 수있는 택배 서비스를 통해입니다.고객은 또한 다른 운송 방법을 요청할 수 있습니다.하지만 추가 요금이 부과될 수 있습니다.

국내 주문의 경우, 예상 배송 시간은 3-5 일입니다. 국제 주문은 목적국의 관습 및 규정에 따라 더 오래 걸릴 수 있습니다.고객은 주문이 배송되면 추적 번호를 받게됩니다., 그들의 패키지의 배달 상태를 추적 할 수 있습니다.

우리는 우리의 제품이 적시에 포장되고 안전하게 배송되도록 매우 조심합니다.우리는 손상된 물건에 대한 교체 또는 환불을 제공합니다..

포장 및 배송에 관한 문의 또는 우려에 대해서는 고객 서비스 팀에 문의하십시오. 우리는 소중한 고객에게 최고의 서비스와 지원을 제공하기 위해 최선을 다하고 있습니다.
