| 브랜드 이름: | Ben Qiang |
| 모델 번호: | FR-4/로저스 |
| MOQ: | 1pcs |
| 가격: | custom made |
| 지불 조건: | 은행 송금/Alipay/PayPal |
| 공급 능력: | 200,000 평방 미터/년 |

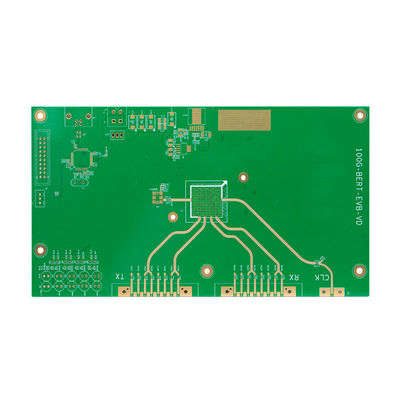

높은 전류 용량 구리 PCB 최소 흔적 너비 0.2mm 및 구리 두께 3oz
| 제품 이름 | 강화 된 구리 전력 PCB |
|---|---|
| 대체 이름 | 고체 구리 전력 회로판, 고전력 구리 PCB, 두꺼운 구리 PCB |
| 실크 스크린 색상 | 흰색 |
| 최대 패널 크기 | 600mm x 600mm |
| 최소 구멍 크기 | 00.3mm |
| 두께 | 10.6mm |
| 적용 | 전력전자 |
| 최소 추적 너비 | 00.2mm |
| 계층 수 | 8 |
| 솔더 마스크 색상 | 녹색 |
| 임페던스 제어 | 네 |
| 표면 마감 | ENIG |
두꺼운 구리 전력 PCB는 높은 전류 애플리케이션 및 높은 전력 전자 장치에 설계 된 무거운 구리 전력 인쇄 회로 보드입니다.그것은 자동차와 같은 다양한 산업에서 널리 사용됩니다., 항공우주, 재생가능 에너지, 그리고 다른 많은 것들이 있습니다.
이 PCB는 높은 전류와 높은 전압 조건에서도 최적의 성능을 보장하는 추가 두꺼운 전력 구리 라미네이트로 만들어졌습니다. 구리 층은 표준 PCB보다 훨씬 두껍습니다.고전력 애플리케이션에 낮은 저항 경로를 제공.
두꺼운 구리 전력 PCB는 높은 온도에 견딜 수 있도록 설계되어 있으며 높은 기계적 강도를 가지고 있으며, 높은 전력과 높은 온도 저항을 필요로하는 응용 프로그램에 적합합니다.고장 위험 없이 무거운 짐 을 처리 할 수 있다, 안정적이고 오래 지속되는 성능을 보장합니다.
최소 0.2mm의 흔적 간격으로, 이 PCB는 구성 요소가 서로 가깝게 배치되는 고밀도 회로에 이상적입니다.흔적의 가까운 거리는 신호의 더 효율적인 라우팅을 허용하고 신호 간섭 또는 크로스 토크의 가능성을 줄입니다..
두꺼운 구리 전력 PCB는 ENIG의 표면 가공을 가지고 있으며 산업에서 널리 사용되는 표면 가공입니다.그것은 우수한 용접성을 제공하고 구성 요소와 PCB 사이의 강력하고 신뢰할 수있는 결합을 보장합니다..
이 PCB는 또한 0.2mm의 최소 흔적 폭을 가지고 있으며, 이는 정밀 회로와 고밀도 라우팅을 허용합니다. 좁은 흔적 폭은 PCB에 더 많은 구성 요소를 배치 할 수 있습니다.복잡하고 고성능의 전자 장치에 이상적으로 적용됩니다..
두꺼운 구리 파워 PCB는 흰색의 실크 스크린 색상을 갖추고 있으며, 이는 PCB의 구성 요소에 대한 명확하고 정확한 표시를 제공합니다.이것은 기술자가 생산 또는 조립 과정에서 발생할 수있는 문제를 식별하고 해결하는 것을 더 쉽게합니다..
두꺼운 구리 전력 PCB는 0.3mm의 최소 구멍 크기를 가지고 있으며, 더 크고 무거운 구성 요소에 적합합니다. 더 큰 구멍 크기는 구성 요소에 대한 더 강한 고정 지점을 제공합니다.PCB의 안정성과 내구성을 향상시키는 것.
두꺼운 구리 전력 PCB는 다양한 산업에서 높은 전력 애플리케이션에 대한 신뢰할 수 있고 내구적인 솔루션입니다.고 기계적 강도, 그것은 견고하고 고성능 PCB를 필요로하는 까다로운 전자 장치에 대한 완벽한 선택입니다.
제품 속성:
주요 특징:
우리의 두꺼운 구리 전력 PCB를 선택 주셔서 감사합니다. 제품의 안전한 배달을 보장하기 위해, 우리는 다음과 같은 방법으로 신중하게 포장했습니다:
당사는 신뢰할 수 있는 배송사들을 사용하여 귀하의 제품을 배송하여 신속하고 신뢰할 수 있는 배송을 보장합니다. 예상 배송 시간은 체크아웃 시에 제공됩니다.
특별한 포장 또는 배송 요청이 있다면 미리 알려주세요. 우리는 당신의 필요를 충족시키기 위해 최선을 다할 것입니다.
우리의 두꺼운 구리 전력 PCB를 선택 주셔서 감사합니다. 우리는 당신이 우리의 포장 및 배송 방법에 만족하기를 바랍니다.추가 질문이나 우려가 있을 경우 저희에게 연락하는 것을 주저하지 마십시오..
