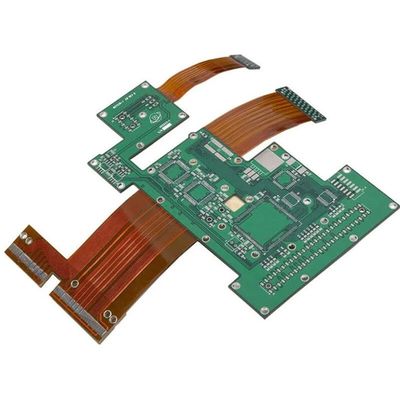

불규칙한 딱딱한 유연 PCB 엑스레이 테스트 AOI 테스트 및 기능 테스트

제품 설명:

딱딱한 유연 PCB는 딱딱하고 유연한 PCB의 장점을 결합한 인쇄 회로판의 일종이다. 플렉스-직접 PCB 또는 딱딱하고 유연한 인쇄 회로판으로도 알려져 있다.이 혁신적인 제품은 높은 정확성 때문에 최근 몇 년 동안 인기를 얻었습니다, 높은 밀도와 유연성, 그것은 광범위한 응용 프로그램에 적합합니다.

딱딱하고 유연한 PCB는 유연하고 내구성이 뛰어나도록 설계되어 자주 구부러지거나 회전해야하는 응용 프로그램에 적합합니다.그 유연한 성격은 0의 최소 반경으로 구부릴 수 있습니다..5mm는 어떤 손상을 일으키지 않고 좁은 공간이나 자주 움직여야 하는 장치에서 사용하기에 이상적입니다.

딱딱하고 유연한 PCB는 여러 층을 가질 수 있으며, 더 높은 구성 요소 밀도를 게시판에 배치 할 수 있습니다.이것은 소형화 및 고속 신호 전송이 필요한 장치에 적합합니다, 스마트폰, 카메라, 의료 장비 등이 있습니다.

딱딱한 유연 PCB는 다른 디자인 선호도에 맞게 녹색과 파란색 두 가지 매력적인 색상으로 제공됩니다.이 색상 들 은 제품 에 시각적 인 매력 을 더할 뿐만 아니라, 다른 층 의 보드 를 나타내는 지표 로도 작용 합니다, 기술자가 문제 해결과 수리를 더 쉽게 할 수 있습니다.

단단한 유연 PCB의 품질과 신뢰성을 보장하기 위해 X선 테스트, 자동 광 검사 (AOI) 테스트 및 기능 테스트를 포함하여 일련의 테스트를 수행합니다.이러한 테스트는 보드 성능에 영향을 미칠 수 있는 모든 결함 또는 문제를 탐지하는 데 도움이, 고품질 제품만 고객에게 공급되는 것을 보장합니다.

딱딱하고 유연한 PCB는 매우 얇고 가벼운 형태로 설계되어 공간과 무게가 중요한 요소인 애플리케이션에 적합합니다.얇은 프로파일 로 인해 얇은 전자 장치 에 사용 하기 에 적합 합니다, 가벼운 특성 때문에 휴대용 기기에 적합합니다.

딱딱 한 유연 PCB 는 전통적인 PCB 에 비해 비용 효율적 인 솔루션입니다. 그 유연 한 성격은 추가 연결 장치 및 케이블의 필요성을 제거하여 전체 생산 비용을 줄입니다..또한 높은 신뢰성으로 인해 제품 수명이 길어지고 빈번한 교체 및 수리 필요성이 감소합니다.

전체적으로, 딱딱한 유연 PCB는 다양한 장점을 제공하는 매우 다재다능하고 신뢰할 수있는 제품으로 다양한 응용 분야에 이상적인 선택입니다.내구성, 높은 밀도, 낮은 비용으로 전자 기기에 대한 혁신적이고 효율적인 솔루션을 찾는 제조업체와 디자이너들 사이에서 인기있는 선택입니다.

• 색상:녹색, 파란색
• 굴착 크기:분 0.0078 ′′ (0.2mm)
• PCBA 테스트:엑스레이, AOI 테스트, 기능 테스트
• C 무게:0.5-4 0z
• 최소 굽기 반지름:0.5mm

특징:

• 제품명: 딱딱한 유연 PCB
• 계층 수: 1-36 계층
• 색상: 녹색, 파란색
• 솔더 마스크: 노란색, 파란색, 검은색, 흰색...
• 수 무게: 0.5-4 0z
• 애플리케이션 세그먼트: 자동차, 산업, 의료, 데이터컴, 소비자
• 유연한 딱딱한 인쇄 회로판
• 딱딱하고 유연한 회로
• 딱딱하고 유연한 회로
• 오토
• 산업
• 의학적
• 데이터컴
• 소비자

기술 매개 변수:

응용 프로그램:

튼튼한 유연 PCB (Rigid-Flex Circuitry) 는 딱딱하고 유연한 인쇄 회로 보드의 장점을 결합한 회로 보드의 일종이다.그것은 그것의 독특한 특징과 능력 때문에 다양한 산업에 널리 사용됩니다.

계층 수: 1-36 계층

딱딱하고 유연한 PCB는 1~36층을 가질 수 있어 설계자에게 더 많은 옵션과 복잡한 회로를 설계할 수 있는 유연성을 제공합니다.

솔더 마스크: 노란색, 파란색, 검은색, 흰색...

Rigid Flexible PCB의 용접 마스크는 노란색, 파란색, 검은색, 흰색과 같은 다양한 색상으로 제공되며, 사용자 정의 및 다양한 회로를 쉽게 식별 할 수 있습니다.

굴착 크기: 미니 0.0078mm

딱딱한 유연 PCB는 0.0078 ′′ (0.2mm) 의 최소 굴착 크기를 가지고 있으며, 작고 복잡한 회로를 만들 수 있습니다.

최대 패널 크기: 600mm X 1200mm

딱딱한 유연 PCB는 최대 600mm X 1200mm의 큰 패널 크기로 제조 될 수 있으며 다양한 응용 분야에 사용할 수 있습니다.

PCB 윤곽: 사각형, 원, 불규칙 (Jigs와 함께)

딱딱하고 유연한 PCB의 윤곽은 조그를 사용하여 사각형, 원 또는 불규칙과 같은 다른 모양으로 사용자 정의 할 수 있으며 더 많은 디자인 옵션과 유연성을 제공합니다.

딱딱하고 유연한 PCB는 다양한 산업 분야에서 널리 사용되며 광범위한 응용 분야가 있습니다. 그 중 일부는 아래에 나열되어 있습니다.

딱딱한 유연 PCB는 가볍고 공간을 절약하는 기능으로 인해 의료 장치에서 일반적으로 사용됩니다. 심장 박동기, 탈주동기 및 인슐린 펌프와 같은 장치에서 사용됩니다.콤팩트하고 신뢰할 수 있는 회로가 필수적인 경우.

항공우주 및 국방 산업에서, 딱딱한 유연 PCB는 항공기, 위성 및 군사 장비에 사용됩니다.높은 신뢰성 및 극단적 인 환경에 견딜 수있는 능력은 중요한 응용 프로그램에 선호되는 선택입니다..

딱딱한 유연 PCB는 스마트 폰, 노트북 및 웨어러블과 같은 소비자 전자제품에 널리 사용됩니다. 유연성은 컴팩트하고 세련된 디자인을 가능하게합니다.내구성이 안정적인 성능을 보장하는 동안.

자동차 산업에서, 딱딱한 유연 PCB는 대시보드 디스플레이, 센서 및 제어 장치와 같은 다양한 전자 구성 요소에 사용됩니다.가볍고 공간 을 절약 할 수 있는 기능 으로 차량 에 사용 하기 에 적합 하다.

딱딱한 유연 PCB는 로봇, 센서 및 제어 시스템과 같은 산업 자동화 장비에서 널리 사용됩니다.소형 크기 와 안정적 인 성능 으로 인해 가혹 한 산업 환경 에서 사용 할 수 있습니다.

딱딱하고 유연한 PCB는 전자 산업에 혁명을 일으킨 다재다능하고 신뢰할 수 있는 제품입니다.튼튼함과 유연성의 독특한 조합은 광범위한 응용 분야에 적합합니다., 설계자에게 더 많은 선택과 유연성을 제공합니다.

사용자 정의:

이 서비스는 고객들이 그들의 특정 요구에 맞게 맞춤형 솔루션을 필요로 하는플렉스-리직 회로 보드그리고딱딱하고 유연한 인쇄 회로 보드우리의 전문가 팀은 고품질, 신뢰할 수 있고 비용 효율적인딱딱한 플렉스 하이브리드 PCB여러분의 특수한 요구사항을 충족시키는

• 계층 수:1-36 층
• 최소 굽기 반지름:0.5mm
• 인증서:ISO9001, ISO14001, IATF16949, UL
• C 무게:00.5-4 온스
• 색상:녹색, 파란색

생산에 대한 오랜 경험으로딱딱하고 유연한 회로판그리고딱딱하고 유연한 인쇄 회로 보드, 우리는 복잡한 디자인을 처리하고 엄격한 품질 기준을 충족시키기 위해 최신 기술과 장비를 갖추고 있습니다.엔지니어와 기술자들로 구성된 우리 팀은 고객의 가장 어려운 프로젝트에 대한 혁신적인 솔루션을 개발하는 데 매우 숙련되어 있습니다..

우리의 커스터마이징 프로세스는 초기 디자인에서 최종 생산까지 고객과 긴밀한 협력을 포함합니다. 우리는 크기, 모양, 계층 수,소재, 그리고 표면 마감, 당신의딱딱한 플렉스 하이브리드 PCB여러분의 정밀한 사양과 성능 요구사항을 충족시킵니다.

우리는 고객에게 최고의 품질을 제공하기 위해 최선을 다하고 있습니다.딱딱하고 유연한 PCB우리의 엄격한 품질 관리 및 테스트 절차를 통해 우리의 생산 프로세스는 국제 표준을 준수하고 우리의 모든 제품은 ISO9001, ISO14001, IATF16949,그리고 UL, 우수한 품질과 신뢰성을 보장합니다.

• 경험과 지식이 풍부한 팀
• 특수한 요구사항에 맞춘 맞춤형 솔루션
• 최첨단 기술과 장비
• 엄격한 품질 관리 및 시험 절차
• 국제 표준의 준수
• 신속한 배송과 경쟁력 있는 가격

우리에게 신뢰하여딱딱한 유연 PCB당신의 요구사항을 충족시키고 당신의 기대를 초과합니다. 우리의 사용자 정의 서비스에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하십시오. 그리고 우리가 당신의 프로젝트에 어떻게 도움을 줄 수 있는지.

포장 및 운송:

Rigid Flexible PCB에서는 제품을 고객에게 안전하게 전달하기 위해 적절한 포장과 운송의 중요성을 이해합니다.우리의 포장 및 운송 프로세스는 주의 깊게 설계되었습니다 운송 중에 어떤 손상에 PCB를 보호하기 위해.

각 딱딱하고 유연한 PCB는 먼저 정적 전기가 구성 요소를 손상시키는 것을 방지하기 위해 반 정적 가방에 배치됩니다.가방은 그 다음 PCB가 운송 중에 장소에 머물러 있는지 확인하기 위해 봉인.

다음으로, PCB는 보호 폼 삽입이 있는 견고한 고리 박스에 배치됩니다. 이 삽입은 PCB의 크기와 모양에 맞게 특별히 설계되었습니다.운송 중에 최대한의 보호를 제공.

우리는 또한 더 큰 주문 또는 독특한 PCB 모양에 맞춘 맞춤형 포장 옵션을 제공합니다. 우리의 팀은 귀하의 특정 요구에 대한 최상의 포장 솔루션을 결정하기 위해 귀하와 함께 작업합니다.

우리는 귀하의 특정 필요와 예산을 충족시키기 위해 다양한 배송 옵션을 제공합니다. 우리의 표준 배송 방법은 DHL, UPS, FedEx와 같은 평판 좋은 운송사를 통해입니다.우리는 또한 긴급한 주문을 위해 가속 배송 옵션을 제공합니다..

주문이 포장되면 1-3 일 이내에 배송됩니다. 추적 번호를 받게 되므로 패키지의 여정을 추적 할 수 있습니다.

우리는 PCB가 안전하게 포장되어 적시에 배송되도록 매우 주의합니다.즉시 저희에게 연락하여 문제를 해결하도록 노력하겠습니다..

당신의 PCB 필요에 대한 딱딱한 유연 PCB를 선택 주셔서 감사합니다. 우리는 당신에게 고품질 제품과 우수한 서비스를 제공하기를 기대합니다.

FAQ:

• A: 딱딱하고 유연한 PCB는 스마트 폰, 노트북, 웨어러블 장치, 의료 장비 및 항공 우주 장비와 같은 유연성과 딱딱성을 필요로하는 전자 장치에서 널리 사용됩니다.
• Q: 딱딱하고 유연한 PCB의 장점은 무엇입니까?
• A: 딱딱하고 유연한 PCB는 공간을 절약하고 무게를 줄이고 신뢰성을 향상시키고 설계 유연성을 향상시키는 것을 포함하여 딱딱하고 유연한 PCB의 장점을 제공합니다.
• Q: 딱딱하고 유연한 PCB는 전통적인 PCB와 어떻게 다릅니다?
• A: 딱딱하고 유연한 PCB는 딱딱하고 유연한 PCB의 특징을 결합하여 구조적 안정성을 희생하지 않고 구부러지거나 접을 수 있습니다.또한 연결 장치의 필요성을 제거하고 전자 장치의 전체 크기와 무게를 줄입니다..
• Q: 딱딱하고 유연한 PCB에 사용되는 재료는 무엇입니까?
• A: 딱딱한 유연 PCB의 딱딱한 층은 일반적으로 FR4 또는 폴리아미드, 유연한 층은 폴리아미드 또는 폴리에스터 필름으로 만들어집니다.접착 층은 일반적으로 에포시 또는 아크릴과 같은 접착 물질로 만들어집니다..
• Q: 딱딱하고 유연한 PCB의 제조 과정은 무엇입니까?
• A: 딱딱하고 유연한 PCB의 제조 과정은 전통적인 PCB 제조 기술과 딱딱하고 유연한 층을 결합하기위한 추가 단계의 조합을 포함한다.여기에는 굴착이 포함됩니다., 접착, 라미네이션, 그리고 에칭 프로세스.
